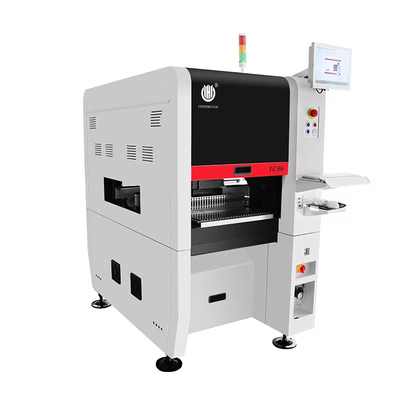

पीसीबी असेंबली लाइन के लिए कॉम्पैक्ट इंडस्ट्रियल एसएमडी पिक एंड प्लेस मशीन टीसी06 चिप माउंटर

पीसीबी असेंबली लाइन के लिए कॉम्पैक्ट इंडस्ट्रियल एसएमडी पिक एंड प्लेस मशीन टीसी06 चिप माउंटर
पीसीबी असेंबली लाइन के लिए कॉम्पैक्ट इंडस्ट्रियल एसएमडी पिक एंड प्लेस मशीन टीसी06 चिप माउंटर पीसीबी असेंबली लाइन के लिए कॉम्पैक्ट इंडस्ट्रियल एसएमडी पिक एंड प्लेस मशीन टीसी06 चिप माउंटर पीसीबी असेंबली लाइन के लिए कॉम्पैक्ट इंडस्ट्रियल एसएमडी पिक एंड प्लेस मशीन टीसी06 चिप माउंटर पीसीबी असेंबली लाइन के लिए कॉम्पैक्ट इंडस्ट्रियल एसएमडी पिक एंड प्लेस मशीन टीसी06 चिप माउंटर पीसीबी असेंबली लाइन के लिए कॉम्पैक्ट इंडस्ट्रियल एसएमडी पिक एंड प्लेस मशीन टीसी06 चिप माउंटर

बड़ी छवि :  पीसीबी असेंबली लाइन के लिए कॉम्पैक्ट इंडस्ट्रियल एसएमडी पिक एंड प्लेस मशीन टीसी06 चिप माउंटर

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीनी
ब्रांड नाम: Charmhigh
प्रमाणन: CE
मॉडल संख्या: TC06 (6 सिर + 50 फीडर)
दस्तावेज: Charmhigh TC06 - Catalog.pdf
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1
मूल्य: $18000
पैकेजिंग विवरण: लकड़ी का डिब्बा
प्रसव के समय: 5 से 7 कार्य दिवस
भुगतान शर्तें: टी/टी,वेस्टर्न यूनियन
आपूर्ति की क्षमता: 20 प्रति माह

पीसीबी असेंबली लाइन के लिए कॉम्पैक्ट इंडस्ट्रियल एसएमडी पिक एंड प्लेस मशीन टीसी06 चिप माउंटर

वर्णन
सिर: 6pcs (19pcs नोजल ऑटो-चेंज स्थिति के साथ) पीसीबी आकार: 350 मिमी (एल) * 300 मिमी (डब्ल्यू)
गति: 27800 सीपीएच (हमारी कंपनी के तहत सबसे अच्छी स्थिति) फीडर: 50pcs NXT इलेक्ट्रिक फीडर का समर्थन करें
अवयव: 01005, 0201,0402, -5050, SOP, QFN, BGA से 36*36 मिमी बड़े घटक अधिकतम घटक ऊंचाई: 12 मिमी
कैमरा: आईसी कैमरा: 1pcs (36x36 मिमी); फ्लाइंग कैमरा: 6pcs (16x16 मिमी); मार्क कैमरा: 2pcs पीसीबी वितरण: रेल के साथ 3 टुकड़े ऑटो डिलीवरी, चौड़ाई सॉफ्टवेयर द्वारा समायोजित की जा सकती है
आयाम: 890 मिमी (एल) X1450 मिमी (डब्ल्यू) x1500 मिमी (एच) विद्युत आपूर्ति: AC220V (50 हर्ट्ज, एकल चरण)
फीडर प्रकार: फ़ूजी एनएक्सटी इलेक्ट्रिक फीडर मोटर: पैनासोनिक सर्वो मोटर
पीसीबी मोटाई: 0.6-3.5 मिमी शुद्ध भार: 900 किग्रा

यह पिक एंड प्लेस मशीन कॉम्पैक्ट और प्यारी है, फिर भी अविश्वसनीय रूप से शक्तिशाली है।

संकीर्ण डिजाइनउच्च परिशुद्धता TC06 मॉड्यूल SMT पिक एंड प्लेस मशीन6 सिर 50 फीडर, समर्थन 01005सीपीके>1.0

89 सेंटीमीटर चौड़ा, अधिकांश कार्यालय के दरवाजे और लिफ्ट के लिए उपयुक्त!


Charmhigh TC06 पैरामीटरः

आयाम
890mm(L) x1450mm(W) x1500mm(H)
वजन 900 किलोग्राम
विद्युत आपूर्ति AC220V (50Hz, एकल चरण), 3kW
वायु आपूर्ति 0.5MPa ~ 0.7MPa
वैक्यूम जनरेशन अंतर्निहित वैक्यूम पंप
माउंटिंग हेड की मात्रा 6
माउंटिंग गति 27800cph (सर्वोत्तम)
बढ़ी हुई सटीकता (xy) +30μm,सीपीके≥1.0
घटक ऊंचाई ≤12 मिमी

घटक प्रकार और घटक रेंज

प्रतिरोधक संधारित्र को छोड़कर, बेलनाकार डायोड, एल्यूमीनियम
संधारित्र, SOT, SOP, QFP, QFN, BGA आदि

-इंच का आकार01005 से 36*36 मिमी तक, और बड़े घटकों को माउंट

पीसीबी मोटाई 0.6mm~3.5mm
पीसीबी का आकार 350mm ((L) x300mm ((W)
पीसीबी परिवहन 3-सेक्शन रेल ऑटोमैटिक कन्वेयर, पीसीबी समर्थन उपकरण
नोजल परिवर्तन स्वचालित नोजल परिवर्तन (19-छेद नोजल पुस्तकालय)
नियंत्रण प्रणाली अंतर्निहित औद्योगिक कंप्यूटर (विंडोज सिस्टम)
मॉनिटर, कीबोर्ड और माउस से सुसज्जित
ड्राइव प्रणाली

एक्स और वाई अक्ष द्वारा संचालितपैनासोनिक सर्वो मोटर

ट्रांसमिशन सिस्टम ग्राउंडिंग स्क्रू + रैखिक गाइड
भोजन प्रणाली 50 एनएक्सटी 8 मिमी मानक फीडर स्टैक
(आईसी ट्रे और स्टिक फीडर के लिए भी उपयुक्त)
दृष्टि प्रणाली फ्लाई कैमरा x 6 (घटक आकार लागूः 16mmx16mm);
आईसी कैमरा x 1 (घटक आकार लागूः 36mmx36mm);
मार्क कैमरा x 2


1मॉडल संख्याः TC06
2ब्रांडः चार्महाइ
3मुख्य विन्यासःपूर्ण स्वचालित इन-लाइन + पीसीबी ऑटो डिलीवरी + 6 सिर 50 फीडर +(xy) +30μm,CPK>1.0 + X&Y अक्ष पैनासोनिक सर्वो मोटर द्वारा संचालित + स्वचालित नोजल चेंजर + 9 कैमरे + ग्राउंड स्क्रू और रैखिक गाइड +
थर्मल मुआवजा + इष्टतम गतिः 27800CPH

4फीडर: फुजी इलेक्ट्रिक फीडर (अलग से खरीदें)
5पीसीबी क्षेत्रफल:
350 मिमी ((L) * 300 मिमी ((W)

6. विंडोज सिस्टम के साथ कंप्यूटर और कीबोर्ड और माउस के साथ आता है
7घटक: 01005/ 0201/ 0402 / 0603-5050/ डायोड/ ट्रायड/ एसओपी/ क्यूएफपी/ क्यूएफएन/ बीजीए/ एलईडी... अधिकतम 36*36 मिमी आईसी तक
8आयाम: 89
0 (एल) * 1450 (डब्ल्यू) * 1500 (एच) मिमी, AC220V (50hz, एकल चरण)
9. नेतृत्व समयः 5-7 कार्यदिवस
10. डिलीवरीः समुद्र के द्वारा / हमारे कारखाने से सीधे उठाओ / चीन गोदाम में भेजें
11भुगतान का तरीका: बैंक हस्तांतरण (टी/टी)
12पैकिंगः प्लाईवुड बॉक्स


Charmhigh यूट्यूब चैनल: https://www.youtube.com/@KimiLiuCharmhigh/videos

TC06 कामकाजी वीडियो, 01005 माउंटिंगःhttps://www.youtube.com/watch?v=jmGMTdvt9FY


भाग सूचीः

पद मात्रा पद मात्रा
TC06 पिक एंड प्लेस मशीन 1 स्नेहन तेल 1
नोजल 8 फ़िल्टर 4
औजार बॉक्स 1 त्वरित कनेक्टर 1
वारंटी कार्ड 1 माउस पैड 2
उपयोगकर्ता पुस्तिका 1 पावर केबल 2
परीक्षण रिपोर्ट 1 कीबोर्ड 1
ब्रश 1 माउस पैड 1
चिमटी 1 एलसीडी 1


Charmhigh TC06, 6-हेड 50-फीडरः (चौड़ाई 890 मिमी)

कास्ट आयरन एकीकृत मोल्डिंग, अल्ट्रा-मजबूत एक्स-रे संरचना।

पीसीबी असेंबली लाइन के लिए कॉम्पैक्ट इंडस्ट्रियल एसएमडी पिक एंड प्लेस मशीन टीसी06 चिप माउंटर 0

TC06 के फायदे:
-सीपीके का समर्थन एक पिक एंड प्लेस मशीन चुनने के लिए एक महत्वपूर्ण कुंजी है, जो एसएमटी उत्पादन प्रक्रिया को अधिक स्थिर बनाता है।
-एएनसीः स्वचालित नोजल परिवर्तन, नोजल को स्वचालित रूप से घटकों के अनुसार आवंटित किया जा सकता है, जिससे एसएमटी उत्पादन अधिक बुद्धिमान और अधिक कुशल हो जाता है।
-उच्च परिशुद्धता वाला सार्वभौमिक माउंटिंग हेड: एक मशीन उच्च स्थिरता के साथ विभिन्न घटकों की माउंटिंग आवश्यकताओं को पूरा कर सकती है
- कास्ट आयरन आधार संरचना, पिक एंड प्लेस मशीन उच्च गति पर सुचारू रूप से चलती है, संगमरमर से बेहतर है।
- पैनासोनिक सर्वो मोटर द्वारा संचालित एक्स एंड वाई अक्ष मशीन की दीर्घकालिक स्थिरता और सटीकता सुनिश्चित करता है।


मशीन-विशिष्ट दर्द बिंदु समाधानः "नोजल बदलने से मेरी टीम पागल हो जाती है"
ऑटो-नोजल चेंजर 30 सेकंड में 6 प्रकारों को संभालता है।

पीसीबी असेंबली लाइन के लिए कॉम्पैक्ट इंडस्ट्रियल एसएमडी पिक एंड प्लेस मशीन टीसी06 चिप माउंटर 1


मशीन-विशिष्ट दर्द बिंदु समाधानः "हमारी कार्यशाला लिफ्ट बहुत छोटी है"
890 मिमी स्लिम बॉडी मानक लिफ्टों के लिए फिट होती है

पीसीबी असेंबली लाइन के लिए कॉम्पैक्ट इंडस्ट्रियल एसएमडी पिक एंड प्लेस मशीन टीसी06 चिप माउंटर 2


मशीन के लिए विशिष्ट दर्द बिंदु समाधानः
"गर्मियों की गर्मी स्थान की सटीकता को बर्बाद कर देती है"
स्मार्ट थर्मल मुआवजा पूरे दिन ±0.01 मिमी रहता है।

पीसीबी असेंबली लाइन के लिए कॉम्पैक्ट इंडस्ट्रियल एसएमडी पिक एंड प्लेस मशीन टीसी06 चिप माउंटर 3

मशीन के लिए विशिष्ट दर्द बिंदु समाधानः
"फीडर संरेखण उत्पादन समय खाता है"
लेजर ऑटो-कैलिब्रेशन 5 मिनट में 50 फीडर सेट करें।

पीसीबी असेंबली लाइन के लिए कॉम्पैक्ट इंडस्ट्रियल एसएमडी पिक एंड प्लेस मशीन टीसी06 चिप माउंटर 4


मशीन के लिए विशिष्ट दर्द बिंदु समाधानः
"जबकि अन्य लोग हिलते हैं, हम स्थिर रहते हैंः दोहरी मोटर स्थिरता उच्च गति पर निर्दोष स्थान के लिए। "
"आखिरकार एक ऐसी मशीन जो आदेश देने के समय छोटे चिप्स से कंपन नहीं करती है। "

पीसीबी असेंबली लाइन के लिए कॉम्पैक्ट इंडस्ट्रियल एसएमडी पिक एंड प्लेस मशीन टीसी06 चिप माउंटर 5

मशीन के लिए विशिष्ट दर्द बिंदु समाधानः"नए घटकों की स्थापना में घंटों लगते हैं"
आरंभ करने के लिए सामान्य घटकों का पूर्व-लोड किया गया पुस्तकालय ड्रैग एंड ड्रॉप करें।

पीसीबी असेंबली लाइन के लिए कॉम्पैक्ट इंडस्ट्रियल एसएमडी पिक एंड प्लेस मशीन टीसी06 चिप माउंटर 6


मशीन के लिए विशिष्ट दर्द बिंदु समाधानःमशीन का डाउनटाइम हमारी डेडलाइन को मार देता है"
TC06 3 मशीनों की तरह काम करता है ∙ 24/7 विश्वसनीयता।

पीसीबी असेंबली लाइन के लिए कॉम्पैक्ट इंडस्ट्रियल एसएमडी पिक एंड प्लेस मशीन टीसी06 चिप माउंटर 7

मशीन के लिए विशिष्ट दर्द बिंदु समाधानः"नए ऑपरेटरों को प्रशिक्षित करने में महीनों लगते हैं"
सरल इंटरफेस ∙ कोई भी इसे 1 घंटे में चला सकता है।

पीसीबी असेंबली लाइन के लिए कॉम्पैक्ट इंडस्ट्रियल एसएमडी पिक एंड प्लेस मशीन टीसी06 चिप माउंटर 8


एसएमटी उत्पादन लाइन की सिफारिशः

पीसीबी असेंबली लाइन के लिए कॉम्पैक्ट इंडस्ट्रियल एसएमडी पिक एंड प्लेस मशीन टीसी06 चिप माउंटर 9

पीसीबी असेंबली लाइन के लिए कॉम्पैक्ट इंडस्ट्रियल एसएमडी पिक एंड प्लेस मशीन टीसी06 चिप माउंटर 10

माउंटिंग नमूनेः

पीसीबी असेंबली लाइन के लिए कॉम्पैक्ट इंडस्ट्रियल एसएमडी पिक एंड प्लेस मशीन टीसी06 चिप माउंटर 11


कारखाने से प्रत्यक्ष आपूर्ति:

पीसीबी असेंबली लाइन के लिए कॉम्पैक्ट इंडस्ट्रियल एसएमडी पिक एंड प्लेस मशीन टीसी06 चिप माउंटर 12

सेवा और वारंटीः

पूर्ण मशीन की खरीद के समय से 1 वर्ष की वारंटी अवधि है और आजीवन सेवा है।

हम हमेशा मशीनों के स्पेयर पार्ट्स प्रदान करते हैं, कारखाने की प्रत्यक्ष आपूर्ति गारंटी के साथ।

हम ऑनलाइन प्रश्न / उत्तर और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं।


हम एक-से-एक बिक्री के बाद सेवा प्रदान करते हैं।प्रत्येक मशीन 100% जहाज से बाहर जाने से पहले अच्छी तरह से परीक्षण किया।
