उत्पाद विवरण:
|
| पीसीबी अधिकतम क्लैंपिंग क्षेत्र: | 350 मिमी (एल) × 270 मिमी (डब्ल्यू) | फीडर: | 50 पीसी यामाहा फीडर (वायवीय और बिजली फीडर) |
|---|---|---|---|
| वोल्टेज: | AC220V(50Hz, 1 चरण, 1.5kw) | घटक ऊंचाई: | अधिकतम 12 मिमी |
| बढ़ते गति: | IPC9850: 8850cph (वास्तविक गति) | शुद्ध भार: | 310 किग्रा (डेस्कटॉप प्रकार) |
| नोक: | 13 पीसी नोजल लाइब्रेरी के साथ ऑटो नोजल परिवर्तक | सटीकता: | सीपीके≥1.0 |
| न्यूनतम घटक: | 0201 परफेक्ट माउंटिंग | आयाम: | 1050x1050x885मिमी |
| खालीपन: | निर्मित वैक्यूम पंप | हवा की आपूर्ति: | 0.6 एमपीए |
| प्रमुखता देना: | डेस्कटॉप एसएमटी पिक प्लेस मशीन,4 हेड्स एसएमटी पिक प्लेस मशीन,सीएचएम-550 पिक एंड प्लेस मशीन |
||

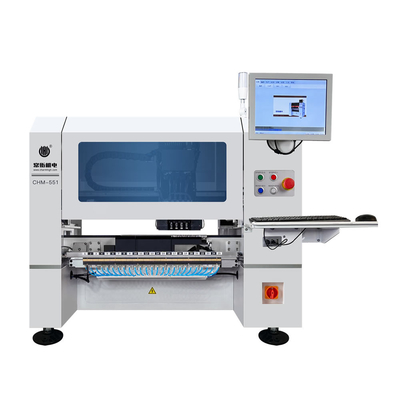

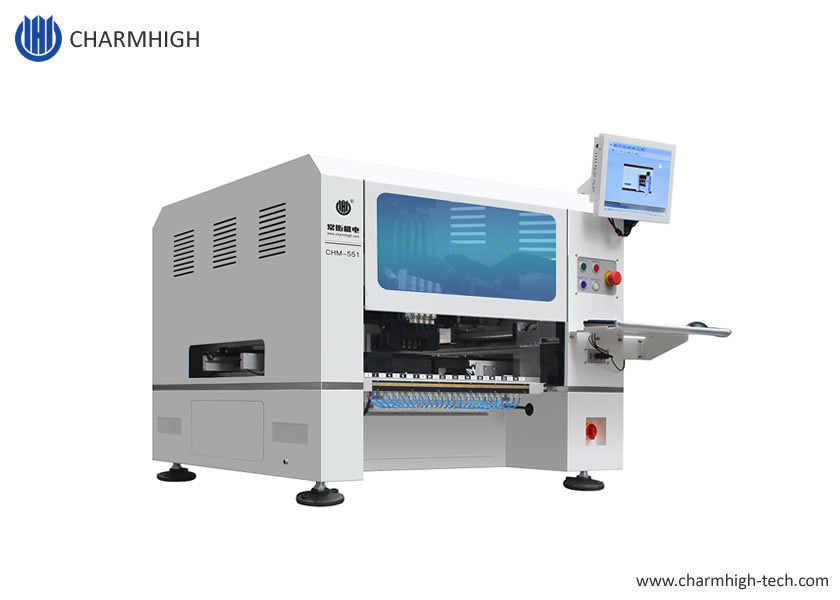

50 फीडर सीएचएम-551 के साथ उच्च परिशुद्धता जीनियस मॉडल 4 हेड्स डेस्कटॉप एसएमटी एसएमडी पिक प्लेस मशीन
मॉडल: सीएचएम-551 हाइलाइट्स:
* स्वचालित नोजल चेंजर के साथ 4 प्लेसमेंट हेड (13-होल नोजल लाइब्रेरी)
* 50 पीसी यामाहा वायवीय फीडर और इलेक्ट्रिक फीडर का समर्थन करें
* उच्च सटीकता के साथ उच्च कॉन्फ़िगरेशन, 0201 समर्थित, सीपीके परीक्षण सीपीके≥1.0
* स्वचालित पीसीबी कन्वेयर, आप एक छोटी और मध्यम एसएमटी उत्पादन लाइन बना सकते हैं
* बॉल स्क्रू और सर्वो मोटर्स
*इष्टतम गति:11500CPH; IPC9850:8850CPH
* डबल मार्क कैमरे, बड़े पीसीबी बोर्ड के लिए अच्छे हैं
*थर्मल मुआवजा, विभिन्न तापमान के लिए उपयुक्त
* कंप्यूटर (मॉनिटर, कीबोर्ड, यूएसबी माउस) के साथ आता है
सीएचएम-551 कैटलॉग यहां से डाउनलोड करें:सीएचएम-551 - कैटलॉग.पीडीएफ
| चार्महाई सीएचएम-551 विशिष्टताएँ | |
| DIMENSIONS | 1050(एल)x1050(डब्ल्यू)x885मिमी(एच) |
| वज़न | 230 किग्रा |
| शक्तिआपूर्ति | AC220V (50Hz, एकल चरण), 2.2kW |
| हवा की आपूर्ति | 0.5MPa ~ 0.6MPa |
| वैक्यूम जनरेशन | जापान PISCO वैक्यूम जनरेटर |
| बढ़ते हुए सिर | 4 प्रमुख |
| माउंटिंग स्पीड | IPC9850: 8850cph(वास्तविक गति) |
| माउंटिंग सटीकता | (XY) ±0.06 मिमी;सीपीके≥1.0 |
| सटीकता पर नियंत्रण रखें | 5μm |
| घटक ऊँचाई | 12 मिमी |
| घटक प्रकार |
0201/0402/0603~5050/एसओटी/एसओपी/क्यूएफपी/क्यूएफएन/बीजीए, आदि। (प्रतिरोधी/संधारित्र/डायोड/ट्रायोड/एलईडी/आईसी, आदि) |
| पीसीबी मोटाई | 0.6मिमी~3.5मिमी |
| पीसीबी का आकार | 350मिमी(एल)x270मिमी(डब्ल्यू) |
| पीसीबी डिलिवरी | पीसीबी स्वचालित कन्वेयर |
| नोजल परिवर्तन | स्वचालित नोजल परिवर्तन(13-होल नोजल लाइब्रेरी) |
| नियंत्रण प्रणाली |
अंतर्निर्मित औद्योगिक कंप्यूटर (विंडोज़ सिस्टम) मॉनिटर, कीबोर्ड और माउस से सुसज्जित |
| ड्राइव सिस्टम | सर्वो मोटर्स द्वारा संचालित X&Y अक्ष; लचीले एस-वक्र त्वरण और मंदी को अपनाना |
| प्रसारण प्रणाली | बॉल स्क्रू + लीनियर गाइड |
| भोजन व्यवस्था |
50 यामाहा8 मिमी मानकवायवीय/विद्युत फीडरस्लॉट (आईसी ट्रे + स्टिक/ट्यूब/कंपन फीडर के लिए भी उपयुक्त) |
| दृष्टि प्रणाली |
स्नैपशॉट कैमरा x 4 (घटक आकार लागू: 14mmx14mm); आईसी कैमरा x 1 (घटक आकार लागू: 36mmx36mm); कैमरा x 2 अंकित करें |
एसएमटी माउंटिंग मशीन का अनुप्रयोग
1. घरेलू उपकरण उद्योग
2. ऑटो इलेक्ट्रॉनिक्स उद्योग
3. विद्युत उद्योग
4. एलईडी उद्योग
5. सुरक्षा, उपकरण और मीटर उद्योग
6. संचार उद्योग
7. बुद्धिमान नियंत्रण उद्योग
8. इंटरनेट ऑफ थिंग्स (आईओटी) उद्योग और सैन्य उद्योग, आदि।
सीएचएम-551 भागों की सूची
| वस्तु | मात्रा | वस्तु | मात्रा |
| मशीन चुनें और रखें | 1 | चिमटी से नोचना | 1 |
| नलिका | 8 | भीतरी षट्कोण स्पैनर | 1 |
| टूल बॉक्स | 1 | चिकनाई तेल | 1 |
| आश्वासन पत्रक | 1 | फ़िल्टर | 4 |
| उपयोगकर्ता पुस्तिका | 1 | त्वरित संपर्ककर्ता | 1 |
| जाँच रिपोर्ट | 1 | माउस पैड | 1 |
| ब्रश | 1 | बिजली का केबल | 1 |
प्रमुखता से दिखाना:

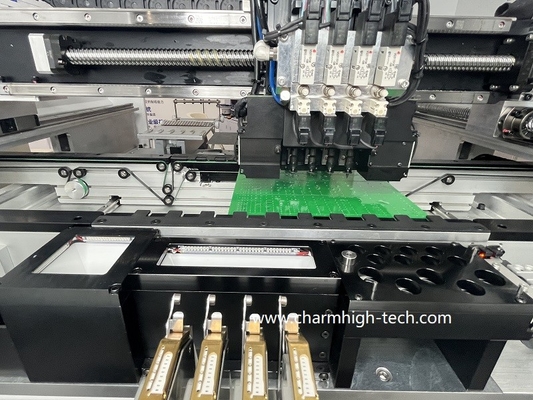

1. ऑटो नोजल एक्सचेंज, आपको नोजल को मैन्युअल रूप से बदलने की आवश्यकता नहीं है, बहुत सुविधाजनक!

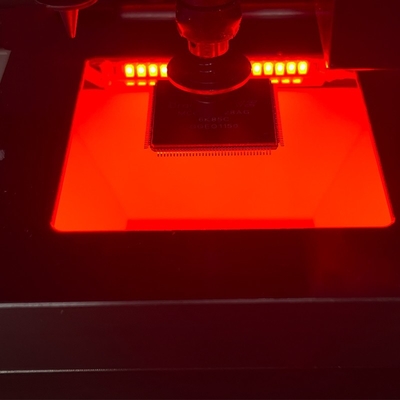

2. मजबूत दृष्टि कैमरा प्रणाली, अधिक सटीक, आईसी प्लेससीडी अधिक सटीक, और न्यूनतम घटक 0201:
3. उच्च विन्यास, लंबी उम्र, चार्महाई ने अन्य ब्रांडों की तुलना में मजबूत यांत्रिकी प्रदान की।
सार्वभौमिक मानक यामाहा फीडर के साथ कार्य करना:
विकल्प:
1. 8 मिमी / 12 मिमी / 16 मिमी / 24 मिमी / 32 मिमी / 44 मिमी इलेक्ट्रिक फीडर
2. 8x4 मिमी / 12 मिमी / 16 मिमी / 24 मिमी / 32 मिमी / 44 मिमी वायवीय फीडर
3. कंपन फीडर
ग्राहक प्रतिक्रिया, पीसीबी नमूने:
जटिल पीसीबी के लिए उपयुक्त:
ग्राहकों से 100% उच्च प्रतिक्रिया:
सेवा एवं वारंटी:
पूरी मशीन की खरीद और आजीवन सेवा के समय से 1 वर्ष की वारंटी अवधि है।
हम हमेशा गारंटी के साथ मशीन के स्पेयर पार्ट्स, फैक्टरी डायरेक्ट सप्लाई प्रदान करते हैं।
हम ऑनलाइन प्रश्नोत्तरी और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं।
हम एक से एक बिक्री के बाद सेवा प्रदान करते हैं। भेजे जाने से पहले प्रत्येक मशीन का 100% परीक्षण किया गया।
