उत्पाद विवरण:
|
| सिर: | 8 पीस (31 पीस नोजल ऑटो-परिवर्तन स्थिति के साथ) | पीसीबी आकार: | 600मिमी(लंबाई) * 350मिमी(चौड़ाई) / 1200 *350मिमी(विकल्प) |
|---|---|---|---|
| गति: | 35000 CPH (हमारी कंपनी के तहत सबसे अच्छी स्थिति) | फीडर: | समर्थन 80pcs एनएक्सटी विद्युत फीडर |
| अवयव: | 0201,0402,-5050, एसओपी, क्यूएफएन, बीजीए से 36*36 मिमी बड़े घटक | अधिकतम घटक ऊंचाई: | 12 मिमी |
| कैमरा: | आईसी कैमरा: 1 पीसी (36x36 मिमी); फ्लाइंग कैमराः 8 पीसी (16x16 मिमी); मार्क कैमराः 2 पीसी | पीसीबी वितरण: | रेल के साथ 3 टुकड़े ऑटो डिलीवरी, चौड़ाई सॉफ्टवेयर द्वारा समायोजित की जा सकती है |
| आयाम: | 1280 (लंबाई) * 1580 (चौड़ाई) * 1500 (ऊंचाई) मिमी | विद्युत आपूर्ति: | AC220V (50 हर्ट्ज, एकल चरण) |
| फीडर प्रकार: | फ़ूजी एनएक्सटी इलेक्ट्रिक फीडर | मोटर: | पैनासोनिक सर्वो मोटर |
| पीसीबी मोटाई: | 0.6-3.5 मिमी | शुद्ध भार: | 1470 किलो |
| प्रमुखता देना: | पीसीबीए विनिर्माण एसएमटी प्लेसमेंट मशीन,पीसीबीए विनिर्माण एसएमटी चिप माउंटर,एसएमटी चिप माउंटर प्लेसमेंट मशीन |
||

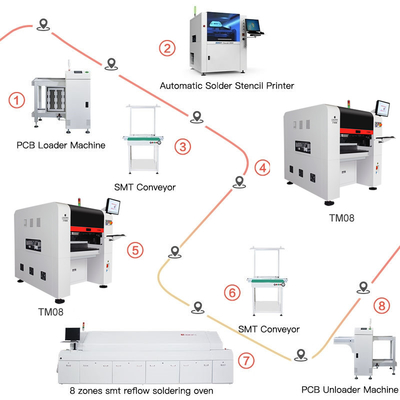

उच्च प्रदर्शनCharmhigh TM08 SMT पिक एंड प्लेस मशीन, पूर्ण स्वचालित SMT उत्पादन लाइन
8 सिर, 80 फीडर स्टैक पीसीबीए विनिर्माण
परिचय
Charmhigh TM08 मॉडल सटीक मशीनरी की एकीकृत संरचना को अपनाता है और Charmhigh स्वतंत्र अनुसंधान और विकास परिणामों का उपयोग करता है।
इसमें उच्च परिशुद्धता, उच्च स्थिरता, पूर्ण कार्यों और सुविधाजनक उपयोग की विशेषताएं हैं। इसकी इष्टतम माउंटिंग गति 35000CPH है। पूर्ण स्वचालित पीसीबी असेंबली लाइन के लिए बहुत उपयुक्त है।
TM08 हाइलाइटः
1सीपीके का पता लगाने का समर्थन करें, (एक्सवाई) ± 0.05 मिमी; सीपीके≥1.0
2. स्वचालित नोजल परिवर्तन (31 सेट नोजल पुस्तकालय)
3. स्वचालित थर्मल मुआवजा सुधार प्रणाली
4. स्वचालित परिवहन
5. डबल वाई अक्ष
6. इष्टतम गतिः 35000CPH
1मॉडल संख्याः TM08
2ब्रांडः चार्महाइ
3मुख्य विन्यासःपूर्ण स्वचालित इन-लाइन + पीसीबी ऑटो डिलीवरी + 8 हेड 80 फीडर + सीपीके का पता लगाना पारित + पैनासोनिक सर्वो मोटर + डबल वाई अक्ष + स्वचालित नोजल चेंजर + 11 कैमरे + THK ग्राइंडिंग स्क्रू +थर्मल मुआवजा + इष्टतम गतिः 35000CPH
4फीडर: फुजी इलेक्ट्रिक फीडर (अलग से खरीदें)
5पीसीबी क्षेत्र (2 विकल्प):600mm(L) * 350mm(W) / 1200 * 350mm (वैकल्पिक)
6. विंडोज सिस्टम के साथ कंप्यूटर और कीबोर्ड और माउस के साथ आता है
7घटक: 0201/ 0402 / 0603-5050/ डायोड/ ट्रायड/ एसओपी/ क्यूएफपी/ क्यूएफएन/ बीजीए/ एलईडी... अधिकतम 36*36 मिमी आईसी तक
8. आयामः1280 (एल) * 1580 (डब्ल्यू) * 1500 (एच) मिमी, AC220V (50hz, एकल चरण)
9. नेतृत्व समयः 3-5 कार्य दिवस
10. डिलीवरीः समुद्र के द्वारा / हमारे कारखाने से सीधे उठाओ / चीन गोदाम में भेजें
11भुगतान का तरीका: बैंक हस्तांतरण (टी/टी)
12पैकिंगः प्लाईवुड बॉक्स
Charmhigh TM08 कैटलॉग डाउनलोड करेंः TM08 - सूची.pdf
Charmhigh TM08 पैरामीटरः

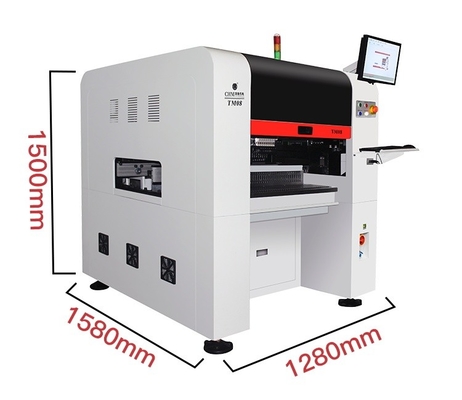

| आयाम | 1280mm ((L) x1580mm ((W) x1500mm ((H) |
| वजन | 1450 किलो |
| विद्युत आपूर्ति | AC220V (50Hz, एकल चरण), 3.5kW |
| वायु आपूर्ति | 0.5MPa ~ 0.7MPa |
| वैक्यूम जनरेशन | अंतर्निहित वैक्यूम पंप |
| माउंटिंग हेड की मात्रा | 8 |
| माउंटिंग गति | 35000cph (उत्तम) |
| बढ़ी हुई सटीकता | ±0.05mm CPK≥1.0 |
| घटक ऊंचाई | ≤12 मिमी |
| घटक का प्रकार | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA आदि (प्रतिरोधक/संधारित्र/डायोड/ट्रायोड/एलईडी/आईसी आदि) |
| पीसीबी मोटाई | 0.6mm~3.5mm |
| पीसीबी का आकार | 450mm ((L) x350mm ((W) (मानक); 1200mm(L) x350mm(W) (वैकल्पिक) |
| पीसीबी परिवहन | 3-सेक्शन रेल ऑटोमैटिक कन्वेयर, पीसीबी समर्थन उपकरण |
| नोजल परिवर्तन | स्वचालित नोजल परिवर्तन (31-छेद नोजल पुस्तकालय) |
| नियंत्रण प्रणाली | अंतर्निहित औद्योगिक कंप्यूटर (विंडोज सिस्टम) मॉनिटर, कीबोर्ड और माउस से सुसज्जित |
| ड्राइव प्रणाली |
एक्स और वाई अक्ष द्वारा संचालितपैनासोनिक ए 6 सर्वो मोटर (डबल मोटर द्वारा वाई अक्ष); लचीली एस-वक्र त्वरण और विलंबता को अपनाना |
| ट्रांसमिशन सिस्टम | एक्स एंड वाई अक्ष ग्राउंड स्क्रू और मूक रैखिक गाइड को अपनाता है (डबल शिकंजा के साथ वाई अक्ष) |
| भोजन प्रणाली | 80 एनएक्सटी 8 मिमी मानक फीडर स्टैक (आईसी ट्रे और स्टिक फीडर के लिए भी उपयुक्त) |
| दृष्टि प्रणाली | फ्लाई कैमराx8 (घटक का आकार लागूः 16mmx16mm); IC camerax1 (घटक आकार लागूः 36mmx36mm); मार्क कैमराएक्स2 |

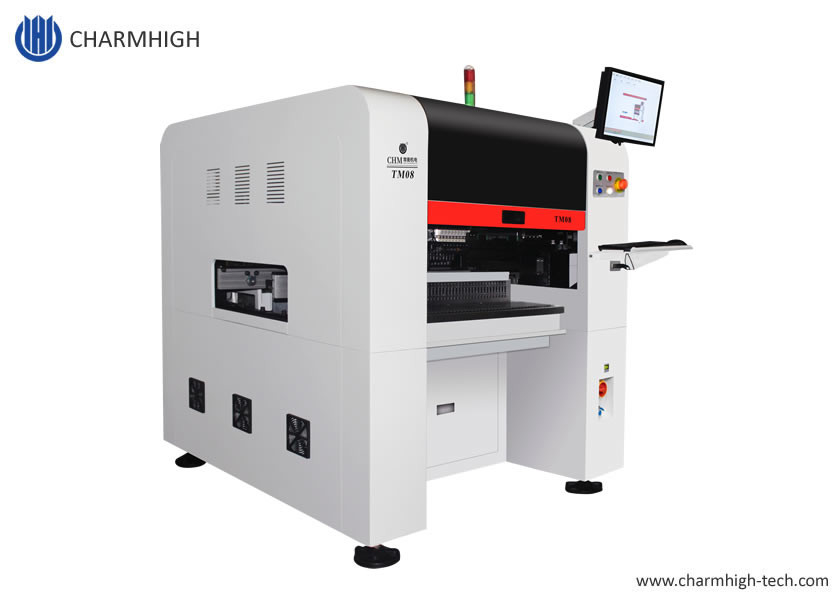

Charmhigh TM08, 8-हेड 80-फीडरः
Charmhigh TM08: सीपीके का पता लगाने पारित,TM08:सीपीके≥1.0,उच्च परिशुद्धता मॉडल:
सीपीके का पता लगाना क्या है?
सीपीके प्रक्रिया क्षमता सूचकांक को संदर्भित करता है, यह एक माप है कि एक पिक-एंड-प्लेस मशीन अपने उत्पादन में कितनी सुसंगत और सटीक है,यदि सीपीके उच्च है, इसका मतलब है कि मशीन वास्तव में अच्छी तरह से घटकों को ठीक उसी स्थान पर रखने में सक्षम है जहां उन्हें होना चाहिए। लेकिन यदि सीपीके कम है, तो इसका मतलब यह हो सकता है कि मशीन बहुत अच्छी नहीं है,और असेंबली प्रक्रिया में और अधिक गलतियाँ हो सकती हैं. मैंt हमें बताता है कि विनिर्माण के दौरान मशीन की गुणवत्ता कितनी स्थिर है।
1 ≤ सीपीके < 1.33: सामान्य
सीपीके ≥ 133उत्कृष्ट
सारांशः सीपीके एक माप है कि एक पिक-एंड-प्लेस मशीन अपने उत्पादन में कितनी सुसंगत और सटीक है। अनिवार्य रूप से, यह हमें बताता है कि निर्माण के दौरान मशीन की गुणवत्ता कितनी स्थिर है।
एनएक्सटी इलेक्ट्रिक फीडर के साथ काम करें, अधिक स्थिर, उच्च परिशुद्धताः

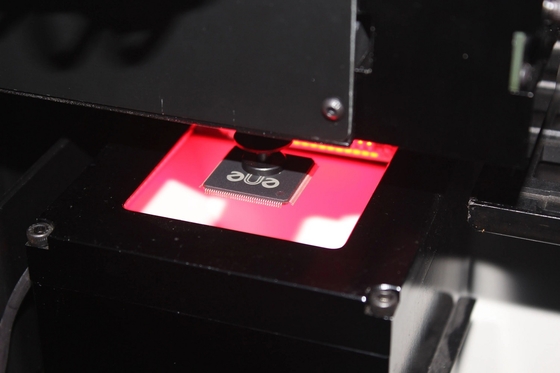

अधिकतम आईसी आकार 36x36 मिमी, उच्च संकल्प आईसी कैमराः
उड़ान कैमरा 8pcs (16x16mm):
नोजल कैसे चुनें:
पीसीबी के नमूने:
भाग सूचीः
| पद | मात्रा | पद | मात्रा |
| TM08 पिक एंड प्लेस मशीन | 1 | स्नेहन तेल | 1 |
| नोजल | 8 | फ़िल्टर | 4 |
| औजार बॉक्स | 1 | त्वरित कनेक्टर | 1 |
| वारंटी कार्ड | 1 | माउस पैड | 2 |
| उपयोगकर्ता पुस्तिका | 1 | पावर केबल | 2 |
| परीक्षण रिपोर्ट | 1 | कीबोर्ड | 1 |
| ब्रश | 1 | माउस पैड | 1 |
| चिमटी | 1 | एलसीडी | 1 |
फैक्ट्री प्रत्यक्ष आपूर्ति,हमारे पास अपनी उत्पादन लाइन हैः
सेवा और वारंटीः
पूर्ण मशीन की खरीद के समय से 1 वर्ष की वारंटी अवधि है और आजीवन सेवा है।
हम हमेशा मशीनों के स्पेयर पार्ट्स प्रदान करते हैं, कारखाने की प्रत्यक्ष आपूर्ति गारंटी के साथ।
हम ऑनलाइन प्रश्न / उत्तर और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं।
हम एक-से-एक बिक्री के बाद सेवा प्रदान करते हैं।प्रत्येक मशीन 100% जहाज से बाहर जाने से पहले अच्छी तरह से परीक्षण किया।
