उत्पाद विवरण:
|
| सिर: | 6 पीसी (19-होल नोजल लाइब्रेरी के साथ) | पीसीबी आकार: | 450/900(एल)मिमी * 350मिमी(डब्ल्यू) (2 विकल्प) |
|---|---|---|---|
| गति: | 27800cph (इष्टतम) | फीडर: | 60 पीसी इलेक्ट्रिक फीडर का समर्थन करें |
| अवयव: | 01005, 0201,0402,-5050, एसओपी/क्यूएफपी/क्यूएफएन/बीजीए/एलईडी.. | शुद्ध भार: | 1100 किग्रा |
| कैमरा: | आईसी कैमरा: 1 पीसी (36 मिमी) फ्लाइंग कैमरा: 6 पीसी (16 मिमी) मार्क कैमरा: 2 पीसी | पीसीबी वितरण: | रेल के साथ 3 टुकड़े ऑटो डिलीवरी, चौड़ाई सॉफ्टवेयर द्वारा समायोजित की जा सकती है |
| आयाम: | 1320(एल)x1600(डब्ल्यू)x1500(एच) | विद्युत आपूर्ति: | AC220V (50/60Hz, 1 चरण) 3KW |
| फीडर प्रकार: | फ़ूजी एनएक्सटी इलेक्ट्रिक फीडर | पीसीबी मोटाई: | 0.6-3.5 मिमी |
| प्रमुखता देना: | 6 हेड एसएमटी पिक एंड प्लेस मशीन,60 फीडर एसएमटी पिक एंड प्लेस मशीन,60 फीडर ऑटो पिक एंड प्लेस मशीन |
||

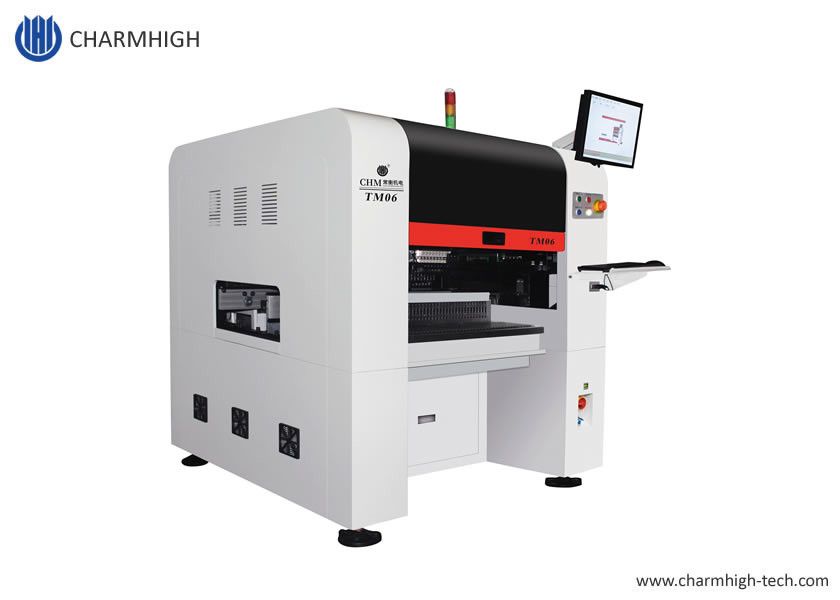

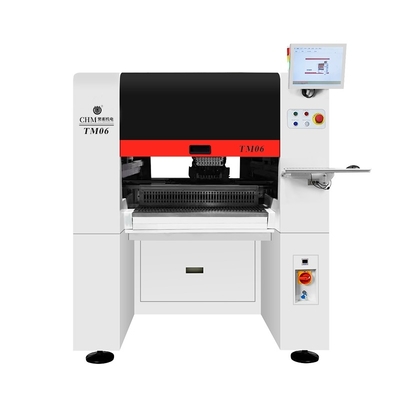

स्मार्ट सॉफ्टवेयर उच्च परिशुद्धता 6 सिर एसएमटी पिक एंड प्लेस मशीन TM06
पीसीबी कन्वेयर के साथ पूर्ण इन-लाइन एसएमटी पिक एंड प्लेस मशीन
मध्यम पूर्ण स्वचालित पीसीबी असेंबली लाइन - एसएमटी बैच उत्पादन के लिए
1मॉडल संख्याः TM06
2ब्रांडः चार्महाइ
3मुख्य विन्यासः 3-टुकड़ा पीसीबी ऑटो डिलीवरी + 6 हेड 60 फीडर + पैनासोनिक सर्वो मोटर
+ ऑटो नोजल चेंजर ((19 पोजीशन) + 9 कैमरे + बॉल स्क्रू + रैखिक गाइड ((डबल स्क्रू के साथ वाई अक्ष)
4फीडर: फुजी इलेक्ट्रिक फीडर (अलग से खरीदें)
5पीसीबी क्षेत्र (2 विकल्प): 400*350 मिमी / 800*350 मिमी
6. विंडोज सिस्टम के साथ कंप्यूटर और कीबोर्ड और माउस के साथ आता है
7घटकः 0201, 0402-5050, एसओपी, क्यूएफएन, टीक्यूएफपी, बीजीए... आदि।
8. 1320 ((L) x 1350 ((W) x 1500 ((H), AC220V (50/60Hz, 1 चरण)
9. नेतृत्व समय: 5-8 कार्य दिवस
10. डिलीवरीः हवा से / समुद्र के द्वारा / हमारे कारखाने से सीधे उठाओ / चीन में गोदाम में भेजें
11भुगतान का तरीका: बैंक हस्तांतरण (टी/टी)
12पैकिंगः प्लाईवुड बॉक्स
Charmhigh 6 सिर SMT पिक और प्लेस मशीनकामकाजी वीडियोग्राहक साइट परः
https://youtu.be/aQr95HjaxFQ?si=HwKuz-CAX2lodkLv
TM06 विनिर्देश:
| मॉडल | TM06 |
| आयाम | 1320mm(L) × 1600mm(W) × 1500mm(H) |
| वजन | 1100 किलो |
| विद्युत आपूर्ति | AC220V (50Hz, एकल चरण), 3kW |
| वायु आपूर्ति | 0.5MPa ~ 0.7MPa |
| वैक्यूम जनरेशन | अंतर्निहित वैक्यूम पंप |
| माउंटिंग हेड की मात्रा | 6 सिर |
| माउंटिंग गति | 27800cph (सर्वोत्तम) |
| बढ़ी हुई सटीकता | ±0.035 मिमी;CPK≥1.0 ((XY) |
| नियंत्रण सटीकता | 4μm |
| घटक ऊंचाई | 12 मिमी |
| घटक का प्रकार |
01005/0201/04025050/SOT/SOP/QFP/QFN/BGA, आदि अधिकतम दृष्टि 36*36 मिमी घटकों के लिए (प्रतिरोधक/संधारित्र/डायोड/ट्रायोड/एलईडी/आईसी आदि) |
| पीसीबी मोटाई | 0.6mm~3.5mm |
| पीसीबी का आकार | 450mm(L) × 350mm(W) (मानक); 900mm(L) × 350mm(W) (वैकल्पिक) |
| पीसीबी परिवहन | 3-सेक्शन रेल ऑटोमैटिक कन्वेयर,पीसीबी समर्थन |
| नोजल परिवर्तन | स्वचालित नोजल परिवर्तन(19-छेद नोजल पुस्तकालय) |
| नियंत्रण प्रणाली | अंतर्निहित औद्योगिक कंप्यूटर (विंडोज सिस्टम) मॉनिटर, कीबोर्ड और माउस से सुसज्जित |
| ड्राइव प्रणाली | पैनासोनिक ए6 सर्वो मोटर्स द्वारा संचालित एक्स एंड वाई अक्ष(डबल मोटर्स द्वारा वाई अक्ष)लचीला एस-वक्र त्वरण और विलंब को अपनाना |
| ट्रांसमिशन सिस्टम | X&Y अक्ष TBI ग्राउंड बॉल स्क्रू और HIWIN रैखिक गाइड को अपनाता है(डबल शिकंजा के साथ वाई अक्ष) |
| भोजन प्रणाली | 60एनएक्सटी 8 मिमी मानक फीडर स्टैक (आईसी ट्रे और स्टिक फीडर के लिए भी उपयुक्त) |
| दृष्टि प्रणाली | फ्लाई कैमरा×6 (घटक आकार लागूः 16mm×16mm); आईसी कैमरा×1 (घटक आकार लागूः 36mm×36mm); मार्क कैमरा×2 |

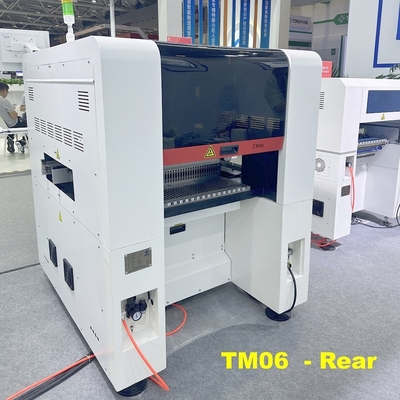

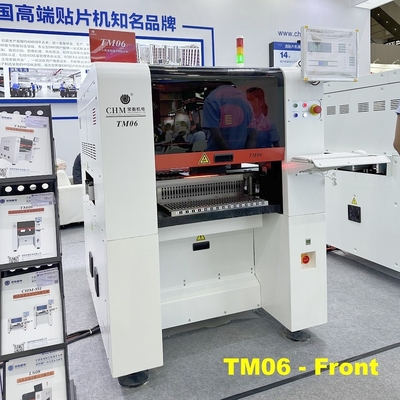

TM06 के लिए असली तस्वीरेंः
(CHM-551 और TM06)
60 फीडर स्लॉट (फूजी एनएक्सटी इलेक्ट्रिक फीडर के साथ काम करता है, फीडर अलग से खरीदे जाते हैं, 8/12/16/24/32/44 मिमी):
यह सबसे छोटे 01005 और बड़े आकार के घटकों की उच्च परिशुद्धता और स्थिर माउंटिंग प्राप्त कर सकता है।
पूर्ण स्वचालित एसएमटी उत्पादन लाइन:
ग्राहक साइटः
पीसीबी के नमूने:
Charmhigh कारखाने प्रत्यक्ष आपूर्ति, हमारे TM06, TM08, TS10, TS20 श्रृंखला मशीनों आधार संरचना अपनाया जाता हैः पीसने औद्योगिक ग्रेड मंच, वाई-अक्ष अभिन्न कास्टिंग,ताकि उपकरण उच्च गति वाली कार्य परिस्थितियों में स्थिर और विश्वसनीय रूप से काम कर सके.
सेवा और वारंटीः
पूर्ण मशीन की खरीद के समय से 1 वर्ष की वारंटी अवधि है और आजीवन सेवा है।
हम हमेशा मशीनों के स्पेयर पार्ट्स प्रदान करते हैं, कारखाने की प्रत्यक्ष आपूर्ति गारंटी के साथ।
हम ऑनलाइन प्रश्न / उत्तर और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं।
हम एक-से-एक बिक्री के बाद सेवा प्रदान करते हैं।प्रत्येक मशीन 100% जहाज से बाहर जाने से पहले अच्छी तरह से परीक्षण किया।
