CHMT36VA SMD पिक एंड प्लेस मशीन, टेबल टॉप श्रीमती प्लेसमेंट उपकरण कंपन फीडर

CHMT36VA SMD पिक एंड प्लेस मशीन, टेबल टॉप श्रीमती प्लेसमेंट उपकरण कंपन फीडर
CHMT36VA SMD पिक एंड प्लेस मशीन, टेबल टॉप श्रीमती प्लेसमेंट उपकरण कंपन फीडर CHMT36VA SMD पिक एंड प्लेस मशीन, टेबल टॉप श्रीमती प्लेसमेंट उपकरण कंपन फीडर

बड़ी छवि :  CHMT36VA SMD पिक एंड प्लेस मशीन, टेबल टॉप श्रीमती प्लेसमेंट उपकरण कंपन फीडर

उत्पाद विवरण:
Place of Origin: China
ब्रांड नाम: Charmhigh
प्रमाणन: CE
Model Number: CHMT36VA
भुगतान & नौवहन नियमों:
Minimum Order Quantity: 1pcs
मूल्य: $3100
Packaging Details: Packed in 5cm EPE foam firstly, and then reinforced with wooden case for outer packing
Delivery Time: 2-3 working days after received your payment
Payment Terms: T/T , Western Union, MoneyGram
Supply Ability: 200pcs per month

CHMT36VA SMD पिक एंड प्लेस मशीन, टेबल टॉप श्रीमती प्लेसमेंट उपकरण कंपन फीडर

वर्णन
पोजिशनिंग: डबल दृष्टि कैमरा स्थिति मशीन का आकार: एल 855 मिमी * डब्ल्यू 535 मिमी * एच 335 मिमी
Pcb एरिया: 10 मिमी * 10 मिमी ~ 355 मिमी * 355 मिमी सटीक काम कर रहा है: ± 0.025mm
बढ़ते गति: 2800cph (vision on) ; 2800cph (दृष्टि पर); 4000cph (vision off) 4000cph (दृष
हाई लाइट:

CHMT36VA टेबल टॉप पिक एंड प्लेस मशीन

,

टेबल टॉप श्रीमती प्लेसमेंट उपकरण

,

CHMT36VA एसएमडी पिक एंड प्लेस मशीन

धमाकेदार सेल!

29 फीडर 2 हेड विजन कैमरा CHMT36VA + बाहरी पीसी,

डेस्कटॉप श्रीमती पिक एंड प्लेस मशीन, छोटे बैच उत्पादन, प्रोटोटाइप



SMD सर्फेस माउंटिंग इंग्लिश वर्जन 110v 220V CE पास हुआ

TNT ..DHL द्वारा शिपिंग .. या आप हमारे कारखाने से चुन सकते हैं!





काम कर रहे वीडियो:



CHMT36VA इटली से काम कर वीडियो:
www.youtube.com/watch?v=FJoGJK79luU



CHMT36VA प्लेसिंग एलईडी - उत्पादन वीडियो:
www.youtube.com/watch?v=jYD_1U8pUm0



कैटलॉग यहाँ से डाउनलोड करें:CHMT36VA.pdf





विवरण:



CHMT36VA एक विज़न-आधारित डेस्कटॉप पिक और प्लेस मशीन है जिसे बाहरी पीसी को विंडोज़ 7 सिस्टम से जोड़ने की आवश्यकता है।यह कम लागत वाले आर्थिक मॉडल के साथ बहुत विश्वसनीय है, यह छोटा मंच मशीन अग्रिम दृष्टि प्रणाली, बंद-लूप नियंत्रण, 29 पीसी सामग्री के ढेर के साथ आता है।उच्च परिशुद्धता और आसान ऑपरेशन सॉफ्टवेयर।यह घटकों के सभी विभिन्न प्रकारों को संगत करता है 0402-5050, एसओपी, क्यूएफएन, टीक्यूएफपी ... प्रोटोटाइप बिल्डरों, शौकियों, डेवलपर्स और विकास समूहों और छोटे बैचों के उत्पादन के लिए बहुत उपयुक्त है, आपको बस एक कंप्यूटर तैयार करने की आवश्यकता है जो यूएसबी पोर्ट है।



मुख्य पैरामीटर



नमूना CHM-T36VA
पीसीबी क्षेत्र 10 मिमी * 10 मिमी - 355 मिमी * 355 मिमी
XY अक्ष यात्रा 420 * 460mm
Z एक्सिस मूविंग रेंज 15mm
प्लेसमेंट प्रमुख 2pcs
फ़ीडर

8 मिमी = 22 पीसी, 12 मिमी = 4 पीसी, 16 मिमी = 2 पीसी, 24 मिमी = 1 पीसी।

फ्रंट आईसी ट्रे = 14 पीसी, उपयोगकर्ता-परिभाषित आईसी ट्रे

दृष्टि प्रणाली दोहरे कैमरे (ऊपर और नीचे कैमरे)
चलाना बंद-पाश नियंत्रण स्टेपर सर्वो ड्राइव सिस्टम, सुनिश्चित करें कि कभी भी कदम न खोएं
जेड अक्ष स्व-वापसी का पता लगाने हां, नोजल को टूटने से रोकें
पिन पिन सेल्फ-रिटर्न हाँ
सामग्री का पता लगाने की विधि का रिसाव वैक्यूम डिटेक्शन, विजन डिटेक्शन
बढ़ते गति 4000cph (दृष्टि बंद);2800cph (पर दृष्टि)
बढ़ते सटीक ± 0.025mm
अवयव 0402-5050, एसओपी, क्यूएफएन, (टेप चौड़ाई: 8 मिमी, 12 मिमी, 16 मिमी, 24 मिमी)
मशीन का आयाम एल 960 मिमी * डब्ल्यू 705 मिमी * एच 335 मिमी
वैक्यूम पंप -92KPA (2 पीसी, बिल्ड-इन, म्यूट प्रकार)
बाहरी वायु स्रोत कोई ज़रूरत नहीं (मशीन बिल्ड-इन म्यूट वैक्यूम पंप 2 पीसी)
बाहरी पीसी हाँ (विंडोज़ 7 के साथ संगत सॉफ्टवेयर)
वोल्टेज 220V (110V), 50 हर्ट्ज
संगत सॉफ्टवेयर Altium डिज़ाइनर, Protell99SE, PADS, Kicad, Eagle, Cadint, Cadence Orcad, Cadence Allegro, PROTEUS… आदि।
कुल भार 70 किग्रा / 107 * 78 * 50 सेमी / 0.41 मी 78





अनुप्रयोग उद्योग:

घरेलू उपकरण उद्योग, ऑटो इलेक्ट्रॉनिक्स उद्योग, बिजली उद्योग, एलईडी उद्योग, सुरक्षा, उपकरण और मीटर उद्योग, संचार उद्योग, बुद्धिमान नियंत्रण उद्योग, इंटरनेट ऑफ थिंग्स (IOT) उद्योग और सैन्य उद्योग, आदि।

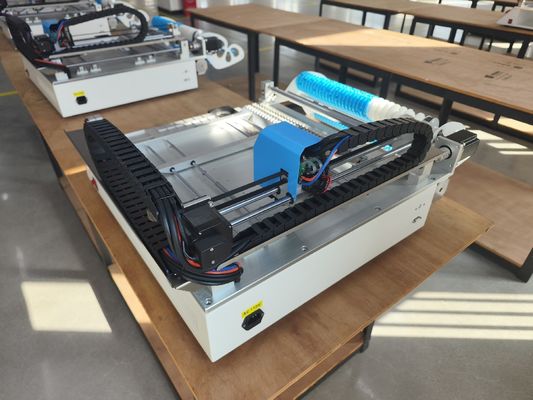

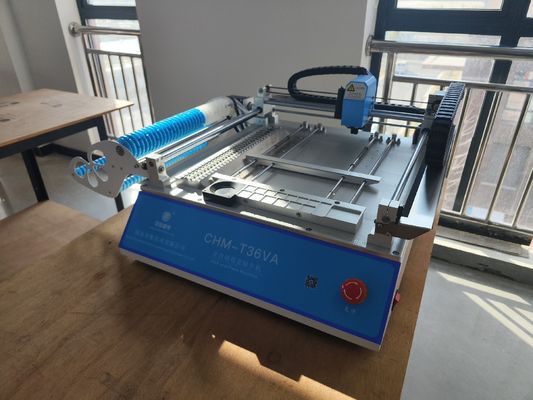

CHMT36VA कंपन फीडर के साथ स्थापित:

CHMT36VA SMD पिक एंड प्लेस मशीन, टेबल टॉप श्रीमती प्लेसमेंट उपकरण कंपन फीडर 0

CHMT36VA SMD पिक एंड प्लेस मशीन, टेबल टॉप श्रीमती प्लेसमेंट उपकरण कंपन फीडर 1

CHMT36VA SMD पिक एंड प्लेस मशीन, टेबल टॉप श्रीमती प्लेसमेंट उपकरण कंपन फीडर 2

CHMT36VA SMD पिक एंड प्लेस मशीन, टेबल टॉप श्रीमती प्लेसमेंट उपकरण कंपन फीडर 3

CHMT36VA SMD पिक एंड प्लेस मशीन, टेबल टॉप श्रीमती प्लेसमेंट उपकरण कंपन फीडर 4

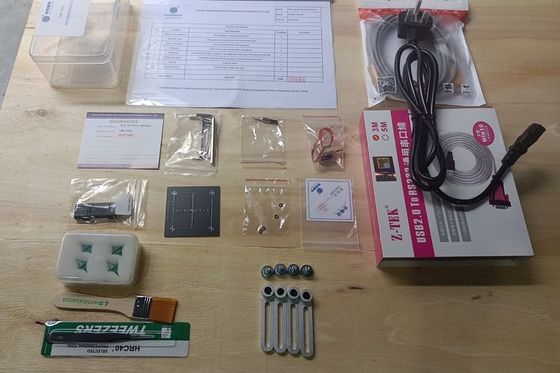

CHMT36VA के लिए मानक सहायक उपकरण:



1) श्रीमती डेस्कटॉप पिक एंड प्लेस मशीन CHMT36VA * 1

2) जूकी नोजल: पूरी तरह से 4pcs (503, 504, 505, 506 आकार)
3) 8G USB फ्लैश 1
4) पावर कॉर्ड: 1
५) पुल पिन्स: २
6) पुल पिन के लिए कुंडल: 1
7) ग्रीस: 1
8) हेक्स रिंच: 6
9) चिमटी: 1
10) ब्रश: 1
11) अंग्रेजी उपयोगकर्ता पुस्तिका: 1





वारंटी:


पूर्ण मशीन की खरीद और आजीवन सेवा के समय से 1 वर्ष की वारंटी अवधि है
समर्थन के साथ ही एक लंबी अवधि के कारखाने मूल्य की आपूर्ति।
हम ऑनलाइन क्यू / ए और समस्या निवारण समर्थन और तकनीकी सलाह सेवा प्रदान करते हैं।
एक के बाद एक बिक्री सेवा प्रदान करें।जहाज से पहले प्रत्येक मशीन 100% अच्छी तरह से परीक्षण करती है।
