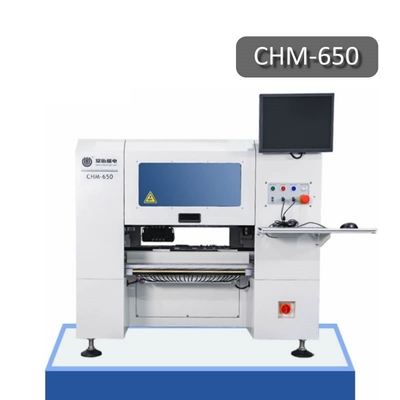

स्वचालित पीसीबी रेल उच्च परिशुद्धता 0201 डेस्कटॉप एसएमटी पिक एंड प्लेस मशीन 4 सिर CHM-650

स्वचालित पीसीबी रेल उच्च परिशुद्धता 0201 डेस्कटॉप एसएमटी पिक एंड प्लेस मशीन 4 सिर CHM-650
स्वचालित पीसीबी रेल उच्च परिशुद्धता 0201 डेस्कटॉप एसएमटी पिक एंड प्लेस मशीन 4 सिर CHM-650 स्वचालित पीसीबी रेल उच्च परिशुद्धता 0201 डेस्कटॉप एसएमटी पिक एंड प्लेस मशीन 4 सिर CHM-650 स्वचालित पीसीबी रेल उच्च परिशुद्धता 0201 डेस्कटॉप एसएमटी पिक एंड प्लेस मशीन 4 सिर CHM-650 स्वचालित पीसीबी रेल उच्च परिशुद्धता 0201 डेस्कटॉप एसएमटी पिक एंड प्लेस मशीन 4 सिर CHM-650 स्वचालित पीसीबी रेल उच्च परिशुद्धता 0201 डेस्कटॉप एसएमटी पिक एंड प्लेस मशीन 4 सिर CHM-650

बड़ी छवि :  स्वचालित पीसीबी रेल उच्च परिशुद्धता 0201 डेस्कटॉप एसएमटी पिक एंड प्लेस मशीन 4 सिर CHM-650

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीनी
ब्रांड नाम: Charmhigh
प्रमाणन: CE
मॉडल संख्या: CHM-650 (4 सिर + 50 फीडर + ऑटो ANC)
दस्तावेज: Charmhigh CHM-650 Catalog.pdf
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1
मूल्य: $8000

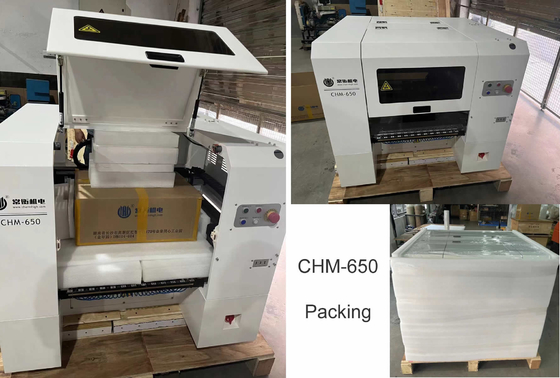

पैकेजिंग विवरण: लकड़ी का डिब्बा
प्रसव के समय: 3-6 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन
Supply Ability: 50 units per month

स्वचालित पीसीबी रेल उच्च परिशुद्धता 0201 डेस्कटॉप एसएमटी पिक एंड प्लेस मशीन 4 सिर CHM-650

वर्णन
Heads: 4pcs(comes with 19pcs nozzle auto-change library) Max PCB size: 450mm*300mm
Feeder: Support 50pcs YAMAHA CL Feeder/Electric Feeder Precision: (XY)±0.06mm; CPK≥1.0
Precision: (XY)±0.06mm; CPK≥1.0 Dimension: 1280(L)*1190(W)*1050(H) mm
Cameras: 6pcs small camerea+1 big camera+2 mark camera Motor: Panasonic servo motor
Components: 0201, 0402~5050, SOP, QFN, BGA, PLCC, LED PCB conveyor: 3-pieces automatic PCB conveyor
Net weight: 310kg
प्रमुखता देना:

0201 पिक एंड प्लेस मशीन

उच्च परिशुद्धता 0201 समर्थन CPK≥1.0 पूर्ण स्वचालित पीसीबी कन्वेयर
छोटा 4 हेड 50 फीडर CHM-650 टेबल टॉप SMT पिक एंड प्लेस मशीन
ऑटो नोजल चेंज, रूम सेव्ड, CE पास

विवरण:
Charmhigh CHM-650 एक अत्याधुनिक, पूरी तरह से स्वचालित SMT पिक एंड प्लेस मशीन है जिसे उच्च-परिशुद्धता घटक प्लेसमेंट के लिए डिज़ाइन किया गया है, लेकिन रूम सेव्ड। छोटे से मध्यम पैमाने के निर्माण के लिए आदर्श, यह मॉडल आपके उत्पादन वर्कफ़्लो को सुव्यवस्थित करने के लिए उन्नत विज़न सिस्टम, मॉड्यूलर डिज़ाइन और उपयोगकर्ता के अनुकूल नियंत्रण को जोड़ता है।
CHM-650 पिक एंड प्लेस मशीन में 50 फीडर स्टैक, 360-डिग्री रोटेशन में सक्षम 4 हेड, यामाहा वायवीय फीडर के लिए समर्थन, ट्यूबलर घटकों के साथ स्टिक फीडर, घटकों को चुनने के लिए स्वचालित सुधार, अंतर्निहित औद्योगिक कंप्यूटर के साथ एकीकृत संचालन की विशेषता है।


CHM-650 विनिर्देश
आयाम 1280mm(L)x1190mm(W)x1050mm(H)
शुद्ध वजन 310kg
पावरआपूर्ति AC220V (50Hz, 1 चरण), 2.1kW
एयर सप्लाई 0.5MPa ~ 0.7MPa
वैक्यूम जनरेशन वैक्यूम जनरेटर
माउंटिंग हेड  4 हेड
माउंटिंग स्पीड 9000cph(इष्टतम)
माउंटिंग सटीकता (XY) ±0.05mm; CPK≥1.0
नियंत्रण सटीकता 5μm
घटक ऊंचाई 12mm
घटक प्रकार

0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, आदि।

(प्रतिरोधक/संधारित्र/डायोड/ट्रायोड/एलईडी/आईसी, आदि)

पीसीबी मोटाई 0.6mm~3.5mm
पीसीबी आकार 400mm(L)x350mm(W)
पीसीबी कन्वेइंग 3-सेक्शन-रेल स्वचालित कन्वेइंग
नोजल चेंज स्वचालित नोजल चेंज (19-होल नोजल लाइब्रेरी)
नियंत्रण प्रणाली

अंतर्निहित औद्योगिक कंप्यूटर (विंडोज सिस्टम)

मॉनिटर, कीबोर्ड और माउस से लैस

ड्राइव सिस्टम X&Y अक्ष सर्वो मोटर्स द्वारा संचालित; लचीला एस-वक्र त्वरण और मंदी अपनाना
ट्रांसमिशन सिस्टम बॉल स्क्रू + रैखिक गाइड
फीडिंग सिस्टम

50 यामाहा 8 मिमी मानक वायवीय/इलेक्ट्रिक फीडर स्लॉट

(आईसी ट्रे और स्टिक फीडर के लिए भी उपयुक्त)

विज़न सिस्टम

स्नैपशॉट कैमराx4 (घटक आकार लागू: 16mmx16mm);

आईसी कैमराx1 (घटक आकार लागू: 36mmx36mm);

मार्क कैमराx2


CHM-650 मुख्य विशेषताएं:
1. मॉडल नंबर: CHM-650
2. ब्रांड: Charmhigh
3. मुख्य विन्यास: डेस्कटॉप प्रकार + पीसीबी ऑटो डिलीवरी + 4 हेड 50 फीडर + पैनासोनिक सर्वो मोटर + ऑटो नोजल चेंजर + बॉल स्क्रू + रैखिक गाइड रेल + 7 कैमरे + बिल्कुल नया स्मार्ट सॉफ्टवेयर
4. फीडर: 2 विकल्प: यामाहा इलेक्ट्रिक फीडर / वायवीय फीडर (फीडर अलग से खरीदें)
5. अधिकतम पीसीबी क्षेत्र: 400*350mm ; अधिकतम घटक ऊंचाई : 12mm
6. विंडोज सिस्टम के साथ कंप्यूटर और कीबोर्ड और माउस के साथ आता है
7. घटक: 0201, 0402-5050, SOP, QFN, TQFP, BGA... आदि।
8. आयाम: 1280(L)*1190(W)*1050(H)mm, AC220V(50Hz)
9. लीड टाइम: 7-10 कार्य दिवस
10. डिलीवरी: DHL द्वारा/ हवा से / समुद्र से / सीधे हमारे कारखाने से उठाएं / चीन गोदाम में भेजें
11. भुगतान विधि: वायर ट्रांसफर (टी/टी)
12. पैकिंग: प्लाईवुड बॉक्स



YouTube वर्किंग वीडियो:

CHM-650 माउंटिंग 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q


CHM-650 मिक्स माउंटिंग:
https://www.youtube.com/watch?v=Hk0rwxEVXf8


CHM-650 वर्किंग वीडियो बुल्गारियाई ग्राहक से:
https://www.youtube.com/watch?v=50mu2rlPrrc


कारखाने में CHM-650 4 हेड पिक एंड प्लेस रोबोट का वास्तविक शॉट:
https://www.youtube.com/watch?v=R6UZqwV8Zvc


स्वचालित पीसीबी रेल उच्च परिशुद्धता 0201 डेस्कटॉप एसएमटी पिक एंड प्लेस मशीन 4 सिर CHM-650 0
स्वचालित पीसीबी रेल उच्च परिशुद्धता 0201 डेस्कटॉप एसएमटी पिक एंड प्लेस मशीन 4 सिर CHM-650 1
स्वचालित पीसीबी रेल उच्च परिशुद्धता 0201 डेस्कटॉप एसएमटी पिक एंड प्लेस मशीन 4 सिर CHM-650 2

स्वचालित पीसीबी रेल उच्च परिशुद्धता 0201 डेस्कटॉप एसएमटी पिक एंड प्लेस मशीन 4 सिर CHM-650 3
स्वचालित पीसीबी रेल उच्च परिशुद्धता 0201 डेस्कटॉप एसएमटी पिक एंड प्लेस मशीन 4 सिर CHM-650 4
प्रत्येक तरफ 25pcs फीडर, कुल 50pcs टेप फीडर समर्थित:​  (यामाहा इलेक्ट्रिक फीडर + वायवीय दोनों उपयुक्त)

8/12/16/24/32mm फीडर, स्टिक फीडर, आईसी ट्रे समर्थित, अलग से खरीदें।
स्वचालित पीसीबी रेल उच्च परिशुद्धता 0201 डेस्कटॉप एसएमटी पिक एंड प्लेस मशीन 4 सिर CHM-650 5
सैमसंग नोजल के साथ 4 हेड:
स्वचालित पीसीबी रेल उच्च परिशुद्धता 0201 डेस्कटॉप एसएमटी पिक एंड प्लेस मशीन 4 सिर CHM-650 6
CharmHigh, शीर्ष चीनी ब्रांड, विश्वसनीय निर्माता।
स्वचालित पीसीबी रेल उच्च परिशुद्धता 0201 डेस्कटॉप एसएमटी पिक एंड प्लेस मशीन 4 सिर CHM-650 7

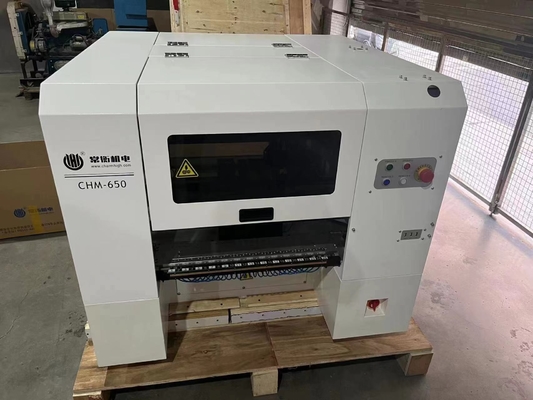

100% वास्तविक तस्वीरें: (ग्राहक से चित्र)
स्वचालित पीसीबी रेल उच्च परिशुद्धता 0201 डेस्कटॉप एसएमटी पिक एंड प्लेस मशीन 4 सिर CHM-650 8


कृपया ध्यान दें:
पिक एंड प्लेस मशीन पैकेज में शामिल सभी एक्सेसरीज़ के साथ पूरी सेट है, आपको फीडर अलग से खरीदने की आवश्यकता है और 10 मिमी बाहरी व्यास पाइप (फीडर, एएनसी, पीसीबी स्टॉपर के लिए हवा की आपूर्ति...) के साथ कंप्रेसर तैयार करने की आवश्यकता है, पाइप को मशीन के पीछे की तरफ डालें।
कृपया इस मशीन को आत्मविश्वास से खरीदें। अपने पिक एंड प्लेस मशीन के साथ आनंद लें!

Charmhigh क्यों चुनें?
1. पेशेवर डिजाइन और रूम सेव्ड।
2. उपयोगकर्ता के अनुकूल संचालन, पेशेवर SMT इंजीनियर की आवश्यकता नहीं है, प्रवेश स्तर का उपकरण
3. एक मशीन - एकीकृत संचालन, अतिरिक्त पंप या पीसी या किसी भी सहायक सुविधा की आवश्यकता नहीं है।
4. लागत कुशल, एक पेशेवर पूर्ण स्वचालित SMT उत्पादन लाइन के मालिक होने के लिए खर्च कम करें।
5. मशीन प्रतिस्थापन बदलना बहुत सुविधाजनक है, स्वयं द्वारा ठीक करना आसान है।
6. डोर टू डोर सेवा के साथ अंतर्राष्ट्रीय एक्सप्रेस, 6-8 कार्य दिवस डिलीवरी।
7. विशेष रूप से प्रयोगशाला अनुसंधान और विकास के लिए, अपने स्वयं के डिजाइन और पेटेंट की रक्षा के लिए।
8. एक मशीन 5 सोल्डरिंग स्टाफ के बराबर है, मैनुअल कार्य की तुलना में बहुत अधिक कुशल, आसान प्रबंधन और लागत-बचत। छोटे बैच उत्पादन के लिए अच्छा है।
9. Charmhigh फैक्टरी आपूर्ति है, हमारी मशीन के सभी हिस्से हमारे द्वारा शोध और निर्माण किए जाते हैं। बिक्री के बाद के स्पेयर पार्ट्स कभी बंद नहीं होते।
10. Charmhigh SMT पिक एंड प्लेस मशीन का एक पेशेवर निर्माता है, पहली p&p 2011 में जारी की गई। सभी सॉफ्टवेयर हमारे द्वारा शोध किए गए, अच्छी बिक्री के बाद सेवा प्रदान की गई।

सेवा और वारंटी:
पूरी मशीन में खरीद के समय से 1 वर्ष की वारंटी अवधि और आजीवन सेवा है।
हम हमेशा मशीन के स्पेयर पार्ट्स प्रदान करते हैं, गारंटी के साथ फैक्टरी डायरेक्ट सप्लाई।
हम ऑनलाइन प्रश्न/उत्तर और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं।
हम वन टू वन बिक्री के बाद सेवा प्रदान करते हैं।प्रत्येक मशीन शिप आउट होने से पहले 100% अच्छी तरह से परीक्षण की जाती है।
