ऑल इन वन CHMT48VA बेंचटॉप SMT पिक एंड प्लेस मशीन एंबेडेड लिनक्स सिस्टम

ऑल इन वन CHMT48VA बेंचटॉप SMT पिक एंड प्लेस मशीन एंबेडेड लिनक्स सिस्टम
All In One CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System
ऑल इन वन CHMT48VA बेंचटॉप SMT पिक एंड प्लेस मशीन एंबेडेड लिनक्स सिस्टम ऑल इन वन CHMT48VA बेंचटॉप SMT पिक एंड प्लेस मशीन एंबेडेड लिनक्स सिस्टम ऑल इन वन CHMT48VA बेंचटॉप SMT पिक एंड प्लेस मशीन एंबेडेड लिनक्स सिस्टम ऑल इन वन CHMT48VA बेंचटॉप SMT पिक एंड प्लेस मशीन एंबेडेड लिनक्स सिस्टम

बड़ी छवि :  ऑल इन वन CHMT48VA बेंचटॉप SMT पिक एंड प्लेस मशीन एंबेडेड लिनक्स सिस्टम

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Charmhigh
प्रमाणन: CE
मॉडल संख्या: CHMT48VA
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1
मूल्य: $3980
पैकेजिंग विवरण: लकड़ी का बक्सा
प्रसव के समय: 1-2 दिन
भुगतान शर्तें: टी / टी, पेपैल, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 200 प्रति माह

ऑल इन वन CHMT48VA बेंचटॉप SMT पिक एंड प्लेस मशीन एंबेडेड लिनक्स सिस्टम

वर्णन
फीडर: 29 पीसी (8 मिमी -22 पीसी, 12 मिमी -4 पीसी, 16 मिमी -2 पीसी, 24 मिमी -1 पीसी) स्थान का सिर: जूकी नलिका के साथ 2 पीसी सिर
समर्थन घटकों: 0402,0603-5050, SOP, QFN आदि। गति: दृष्टि के साथ 3000 cph
शुद्धता: 0.025mm पीसीबी आकार: 10 * 10 मिमी ~ 355 मिमी (एल) × 355 मिमी (डब्ल्यू)
हाई लाइट:

CHMT48VA एंबेडेड लिनक्स सिस्टम

,

बेंचटॉप पिक एंड प्लेस मशीन

,

CHMT48VA श्रीमती पिक एंड प्लेस मशीन

ऑल-इन-वन, इन-बिल्ड इंडस्ट्रियल लिनक्स सिस्टम कंप्यूटर, डबल विजन कैमरा सीसीडी सिस्टम
CHM-T48VA डेस्कटॉप श्रीमती पिक एंड प्लेस मशीन PNP मशीन P
110v 220V अंग्रेजी संस्करण CE प्रमाण पत्र

Aliexpress स्टोर से सीधे लिंक खरीदें:
https://www.aliexpress.com/item/32502909690.html?spm=2114.12010612.8148356.5.2d2032dcu4dcYa

पेपैल भी समर्थित है, हमारा पेपैल खाता है: sales@charmhigh-tech.com



कृपया नीचे दिए गए वीडियो लिंक को देखें:
बेल्जियम से CHMT48VA कामकाजी ग्राहक:

www.youtube.com/watch?v=HiQF7R4X3UE

CHMT48VA एलईडी रखने वाली मशीन चुनें और रखें:

www.youtube.com/watch?v=-tLj0SrvEMw



CHMT48VA के निर्दिष्टीकरण:



के लिए तकनीकी पैरामीटर
सीएचएमटी48वीए

आयाम

एल 960 मिमी * डब्ल्यू 705 मिमी * एच 335 मिमी

पीसीबी क्षेत्र

10*10~355*355mm

एक्सवाई एक्सिस यात्रा

400*460mm

Z अक्ष चाल रेंज

15 मिमी

पिक एंड प्लेस हेड

2 पीसी

बढ़ते गति

दृष्टि के साथ 3000 ~ 4000cph;बिना दृष्टि
6000cph-7000cph (नोट: cph का अर्थ है चिप प्रति घंटा)

कार्य परिशुद्धता

±0.025मिमी

ढेर

8 मिमी = 22 ढेर;12 मिमी = 4 ढेर;16 मिमी = 2 ढेर;
24 मिमी = 1 ढेर;फ्रंट आईसी = 12 स्टैक;
उपयोगकर्ता द्वारा परिभाषित आईसी ट्रे = 20 स्टैक

वैक्यूम पंप

2 पीसी इन-बिल्ड (म्यूट)

दृष्टि प्रणाली

अप व्यू और डाउन व्यू डुअल कैमरा

अंदर कंप्यूटर सिस्टम

अंदर लिनक्स सिस्टम, बहुत स्थिर, बाहरी पीसी की जरूरत नहीं है

CSV फ़ाइल जनरेट करने के लिए सॉफ़्टवेयर

प्रोटेल 99SE द्वारा;अल्तियम डिजाइनर

समर्थन फ़ाइलें

.csv फ़ाइल

टच स्क्रीन

7 ''(15.6cm*9.3cm) उद्योग टच स्क्रीन

समर्थन पैकेज

0402,0603,0805,1206,1210,3528,5050, SO-16, SOT-23, SOT-89, TO-252, SOP, QFN, LQFP ... विभिन्न प्रकार के IC (अधिकतम आकार 22 * ​​22 मिमी)

वोल्टेज

एसी 110V / 220V, 50/60HZ (अपने देश के लिए प्लग की आपूर्ति करें)

कुल भार

73kg (लकड़ी के बॉक्स पैकिंग के साथ)


लाभ:
1. सुविधाजनक सॉफ्टवेयर, मशीन का एंबेडेड लिनक्स सिस्टम, स्थिर उद्योग मुख्य बोर्ड, स्वतंत्र संचालन, बाहरी कंप्यूटर की आवश्यकता नहीं है, ऑपरेशन आसान और अधिक सुविधाजनक है, तेजी से सीखें।
2. इन-बिल्ड टच स्क्रीन, बाहरी मॉनिटर की आवश्यकता नहीं है, कमरे को बचाया गया है, अधिक सुविधाजनक संचालन, यूएसबी माउस भी समर्थित है।
3. ऊपर और नीचे दो दृष्टि कैमरे, प्रत्येक घटक की स्थिति को सही करें, आप प्रत्येक घटक के लिए स्क्रीन से दृष्टि छवि देख सकते हैं। (अधिकतम घटक आकार 22 * ​​22 मिमी)
4. इसमें लचीला पीसीबी क्लैंपिंग स्थिरता है, जो पीसीबी के विभिन्न आकार के लिए उपयुक्त है।
5. यह कस्टम आईसी ट्रे का समर्थन करता है, आईसी ट्रे को मशीन टेबल पर तय किया जा सकता है।
6. 2 पीसी जुकी नोजल के साथ दो बढ़ते सिर, चुंबक के अंदर जुकी नोजल, इसलिए इसे उंगली से हटाया जा सकता है, रिंच के साथ जुदा करने की कोई आवश्यकता नहीं है, नोजल रोटेशन कोण -180 डिग्री से +180 डिग्री।
7. ऑल-इन-वन मशीन, मशीन में शामिल 29 पीसी फीडर, अन्य भागों को खरीदने की आवश्यकता नहीं है, मशीन काम करने के लिए तैयार है।
8. जेड अक्ष का पता लगाने, मशीन की पुल सुई स्वचालित रूप से टूटी हुई नलिका से बचने के लिए मूल पर लौट आती है।
9. अधिकतम ऊंचाई घटक 5 मिमी का समर्थन करता है।
10. बंद-लूप नियंत्रण, एक्स, वाई एक्सिस एन्कोडर के साथ, चरण से बाहर नहीं।
11. पीसीबी को दो घटकों की स्थिति से कैलिब्रेट किया जाता है, फिर बाकी घटकों को स्वचालित रूप से कैलिब्रेट किया जाएगा।
12. वैक्यूम डिटेक्शन के साथ, स्वचालित फीडिंग के साथ, यदि एक घटक कुटिल चूसता है, तो यह स्वचालित रूप से इसे जमा क्षेत्र में फेंक देगा, फिर फिर से माउंट करने के लिए एक नया चुनें।
13. विज़न डिटेक्शन के साथ, कैमरा ऑटो करेक्शन कंपोनेंट एंगल और पीसीबी बोर्ड पर सही जगह पर रखेगा।यदि सिर घटकों को नहीं उठा रहा है, तो कैमरा इसका पता लगाएगा और फिर से लेने के लिए वापस जाएगा, 3 बार नहीं उठा रहा है, मशीन अलार्म और बंद हो जाएगी, आपूर्ति सामग्री के बाद, काम करना जारी रखें, फिर से शुरू करने की कोई आवश्यकता नहीं है।
14. कन्वर्ट टूल (पीसी वर्जन) के साथ आता है, कंप्यूटर में वर्क फाइल को एडिट करता है और काम की फाइल को यूएसबी पोर्ट द्वारा मशीन में लोड करता है, त्वरित और सुविधाजनक।
15. पैनलयुक्त बोर्डों का समर्थन करें।
16. अगर आपके पास पीसीबी फाइल नहीं है, तो आप सीधे मशीन में प्रोग्राम करने के लिए एक नई वर्क फाइल बना सकते हैं।
17. एकल चरण का समर्थन करें।
18. कट टेप / बल्क सामग्री / ट्यूब सामग्री का समर्थन करें।

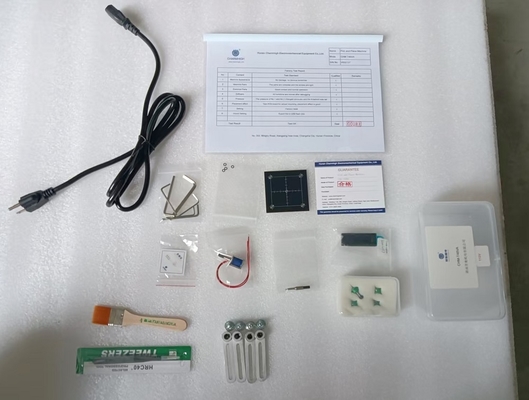

CHMT48VA के लिए मानक सहायक उपकरण:
1) मशीन चुनें और रखेंCHMT48VA: 1
2) जुकी नोजल कुल 4 पीसी (503, 504, 505, 506 आकार)
3) ८जी यूएसबी ड्राइवर १
4) पावर कॉर्ड 1
5) सुई खींचो 2
6) पुल पिन1 . के लिए कुंडल
7) कैमरा पोजीशनिंग ब्लैक बोर्ड समायोजित करें 1
8) हेक्स रिंच 6
9) चिमटी 1
१०) ब्रश १
11) टच स्क्रीन के लिए पेन 1
12) आईसी ट्रे के लिए स्थिरता 4
१३) ग्रीस १
१४) अंग्रेजी उपयोगकर्ता पुस्तिका १

100% वास्तविक तस्वीरें:

ऑल इन वन CHMT48VA बेंचटॉप SMT पिक एंड प्लेस मशीन एंबेडेड लिनक्स सिस्टम 0

ऊपर और नीचे कैमरा, सुनिश्चित करें कि प्रत्येक घटक स्थान बहुत सटीक है:
ऑल इन वन CHMT48VA बेंचटॉप SMT पिक एंड प्लेस मशीन एंबेडेड लिनक्स सिस्टम 1

एन्कोडर के साथ XY अक्ष मोटर, बंद-लूप नियंत्रण, सुनिश्चित करें कि कदम न खोएं:
ऑल इन वन CHMT48VA बेंचटॉप SMT पिक एंड प्लेस मशीन एंबेडेड लिनक्स सिस्टम 2

कट टेप भी समर्थित:
ऑल इन वन CHMT48VA बेंचटॉप SMT पिक एंड प्लेस मशीन एंबेडेड लिनक्स सिस्टम 3
कंपन फीडर समर्थित:
ऑल इन वन CHMT48VA बेंचटॉप SMT पिक एंड प्लेस मशीन एंबेडेड लिनक्स सिस्टम 4

कस्टम आईसी ट्रे:
ऑल इन वन CHMT48VA बेंचटॉप SMT पिक एंड प्लेस मशीन एंबेडेड लिनक्स सिस्टम 5

टच स्क्रीन, यूएसबी माउस भी समर्थित:
ऑल इन वन CHMT48VA बेंचटॉप SMT पिक एंड प्लेस मशीन एंबेडेड लिनक्स सिस्टम 6
ऑल इन वन CHMT48VA बेंचटॉप SMT पिक एंड प्लेस मशीन एंबेडेड लिनक्स सिस्टम 7

जूकी नोजल, बहुत आसान ऑपरेशन, अंदर चुंबक, नीचे खींचने के लिए रिंच का उपयोग करने की आवश्यकता नहीं है:
ऑल इन वन CHMT48VA बेंचटॉप SMT पिक एंड प्लेस मशीन एंबेडेड लिनक्स सिस्टम 8

पैकिंग बहुत सुरक्षित:
ऑल इन वन CHMT48VA बेंचटॉप SMT पिक एंड प्लेस मशीन एंबेडेड लिनक्स सिस्टम 9

कृपया ध्यान दें:
पिक एंड प्लेस मशीन पैकेज में शामिल सभी सामानों के साथ पूरा सेट है,
यह ऑल-इन-वन मशीन है, उपयोग के लिए तैयार है!
जब आप इसे प्राप्त करते हैं तो आप इसका उपयोग कर सकते हैं।अच्छी बिक्री के बाद तकनीकी सहायता, कृपया इसे विश्वास के साथ खरीदें।
अपनी पिक एंड प्लेस मशीन के साथ आनंद लें!



वारंटी:
पूरी मशीन की खरीद और आजीवन सेवा के समय से 1 वर्ष की वारंटी अवधि है।
हम हमेशा मशीन के स्पेयर पार्ट्स, फैक्ट्री विश्वसनीय प्रत्यक्ष आपूर्ति प्रदान करते हैं।
हम ऑनलाइन प्रश्नोत्तर और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं।एक से एक बिक्री के बाद सेवा प्रदान करें।
प्रत्येक मशीन शिप आउट से पहले 100% अच्छी तरह से परीक्षण करती है।
तकनीकी समर्थन:
किमी भीड़: 0086 135 106 75756
स्काइप: kimiliu89
ईमेल:kimi@charmhigh-tech.com

हमें फॉलो करने के लिए आपका स्वागत है यूट्यूब: www.youtube.com/channel/UCKRczL5Hywx59M_2SWGJOsA/videos
यदि आप अधिक जानकारी और वीडियो देखना चाहते हैं, तो कृपया हमें ई-मेल द्वारा संपर्क करें।
हम आपको पहली बार जवाब देंगे।

ऑल इन वन CHMT48VA बेंचटॉप SMT पिक एंड प्लेस मशीन एंबेडेड लिनक्स सिस्टम 10
