उत्पाद विवरण:
|
| अधिकतम पीसीबी आकार: | 350मिमी(एल)x280मिमी(डब्ल्यू) (मानक) | फीडर: | 50 पीसी यामाहा फीडर (वायवीय और बिजली फीडर) |
|---|---|---|---|
| ऑपरेशन सिस्टम: | लिनक्स तंत्र | प्रत्ययी अंशांकन: | ऑटो कैलिब्रेट मार्क पॉइंट |
| घटक ऊंचाई: | 12 मिमी | बढ़ते गति: | 14400cph |
| शुद्ध वजन: | 100000 पीसी/माह | नोक: | 13 पीसी नोजल लाइब्रेरी के साथ ऑटो नोजल परिवर्तक |
| आयाम: | 1020मिमी(एल)x1180मिमी(डब्ल्यू)x1450मिमी(एच) | बढ़ते सटीकता: | (XY) ±0.035mm CPK≥1.0 |

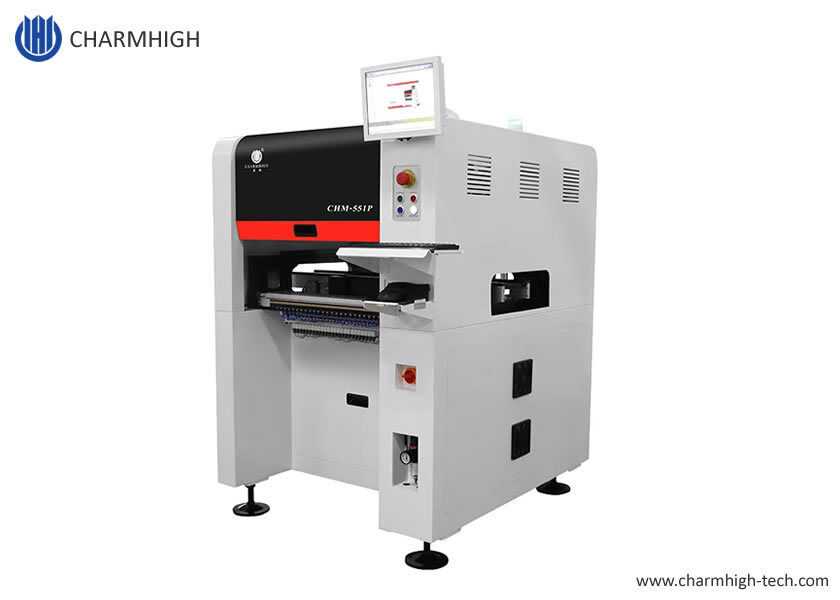

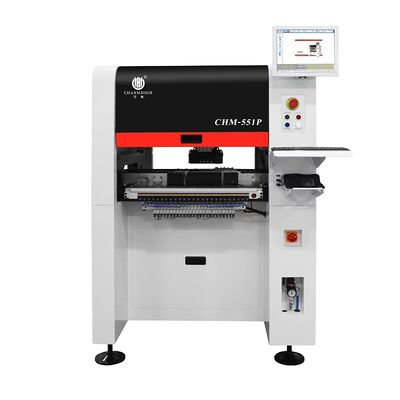

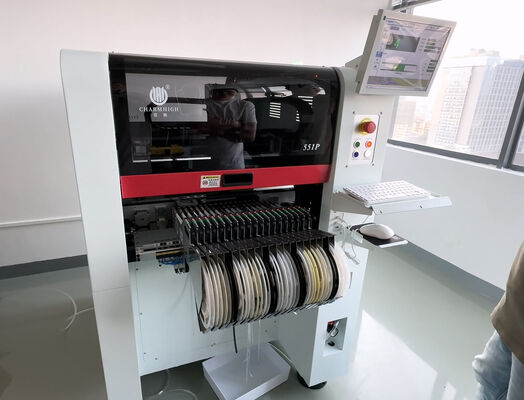

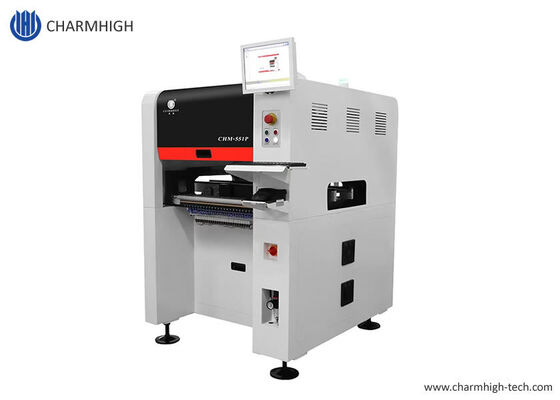

CHM-551P 4-हेड SMT पिक एंड प्लेस मशीन को अपग्रेड करें
उच्च गति 14400 सीपीएच, उच्च परिशुद्धता 0201 ~ 30 * 30 मिमी क्षेत्र, उच्च स्थिरता के साथ कास्ट-आयरन फ्रेम। उच्च परिशुद्धता के साथ बहुत स्थिर, 0201 सही बड़े पैमाने पर उत्पादन, चीन में सबसे अच्छा 4 सिर मॉडल।
स्वचालित पीसीबी कन्वेयर, 50 फीडर 4 सिर एसएमटी पिक एंड प्लेस रोबोट। एसएमटी बैच उत्पादन के लिए CHM-551P एसएमटी पिक एंड प्लेस मशीन (ऑटो नोजल चेंज के साथ) । 0201 समर्थित। सीपीके परीक्षण समर्थन।एस.एम.टी. संयोजन के लिए आर्थिक समाधान, छोटे बैचों का उत्पादन।
| आयाम | 1020mm(L) x 1180mm(W) x 1450mm(H) |
| वजन | 556 किलो |
| विद्युत आपूर्ति | AC220V (50Hz, एकल चरण) 1.5kw (औसत शक्ति 350w) |
| वायु आपूर्ति | 0.5MPa ~ 0.7MPa |
| वैक्यूम जनरेशन | अंतर्निहित वैक्यूम पंप |
| माउंटिंग हेड की मात्रा | 4 सिर |
| माउंटिंग गति | 14400CPH (सर्वोत्तम) |
| बढ़ी हुई सटीकता | (XY) ± 0.035 मिमी; CPK≥1.0 |
| घटक ऊंचाई | 12 मिमी |
| घटक का प्रकार | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA, आदि (प्रतिरोधक/कैंपेसिटर/डायोड/ट्रियोड/LED/IC, आदि) 0201 से बड़े घटक 30*30 मिमी आकार तक |
| पीसीबी मोटाई | 0.6mm~3.5mm |
| पीसीबी का आकार | 350mm ((L) x 270mm ((W) (मानक); 600mm ((L) x 350mm ((W) (वैकल्पिक) |
| नोजल परिवर्तन | स्वचालित नोजल परिवर्तन (13-छेद नोजल पुस्तकालय) |
| नियंत्रण प्रणाली | लिनक्स प्रणाली, मॉनिटर, कीबोर्ड और माउस से सुसज्जित |
| ड्राइव प्रणाली | एक्स एंड वाई अक्ष सर्वो मोटर्स द्वारा संचालित; लचीला एस-वक्र त्वरण और मंदी को अपनाने |
| ट्रांसमिशन सिस्टम | बॉल स्क्रू + रैखिक गाइड |
| भोजन प्रणाली | 50 यामाहा 8 मिमी मानक वायवीय/इलेक्ट्रिक फीडर स्टैक (IC ट्रे और स्टिक फीडर के लिए भी उपयुक्त) |
| दृष्टि प्रणाली | स्नैपशॉट कैमराx4 (घटक का आकार लागूः 14mm×14mm); आईसी कैमराx1 (घटक का आकार लागूः 30mm×30mm); मार्क कैमराx2 |
Charmhigh SMT, कारखाने की आपूर्ति, शीघ्र वितरण.
Charmhigh, शीर्ष चीनी ब्रांड.
| पद | मात्रा | पद | मात्रा |
|---|---|---|---|
| पिक एंड प्लेस मशीन | 1 | चिमटी | 1 |
| नोजल | 8 | इनर हेक्सागोन स्प्लर | 1 |
| औजार बॉक्स | 1 | स्नेहन तेल | 1 |
| वारंटी कार्ड | 1 | फ़िल्टर | 4 |
| उपयोगकर्ता पुस्तिका | 1 | त्वरित कनेक्टर | 1 |
| परीक्षण रिपोर्ट | 1 | माउस पैड | 1 |
| ब्रश | 1 | पावर केबल | 1 |
कृपया ध्यान दें:पिक एंड प्लेस मशीन पैकेज में शामिल सभी सामानों के साथ पूरी तरह से सेट है, मशीन उपयोग के लिए तैयार है!केवल एक चीज है कि आप तैयार करने की जरूरत है एक बाहरी हवा कंप्रेसर है (फीडर और एएनसी के लिए हवा की आपूर्ति). कृपया इस मशीन को आत्मविश्वास के साथ खरीदें. अपने पिक एंड प्लेस मशीन के साथ आनंद लें!
पूरी मशीन की खरीद के समय से 1 वर्ष की वारंटी अवधि और आजीवन सेवा है।
हम हमेशा मशीनों के स्पेयर पार्ट्स प्रदान करते हैं, कारखाने की प्रत्यक्ष आपूर्ति गारंटी के साथ।
हम ऑनलाइन प्रश्न / उत्तर और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं।
हम एक-से-एक बिक्री के बाद सेवा प्रदान करते हैं।प्रत्येक मशीन 100% जहाज से बाहर जाने से पहले अच्छी तरह से परीक्षण किया।
