उत्पाद विवरण:
|
| सिर: | 10* 2 सिर (दोहरी भुजाओं, दोहरी रेल के साथ) | पीसीबी का आकार: | 520 मिमी (एल) * 50-450 मिमी (डब्ल्यू); डुअल-लेन: 520 मिमी (एल) * 50-250 मिमी (डब्ल्यू) |
|---|---|---|---|
| बढ़ते गति: | इष्टतम गति: 80,000 सीपीएच | फीडर: | 100 पीसी एनएक्सटी इलेक्ट्रिक फीडर का समर्थन करें |
| अवयव: | 01005, 0201,0402,-5050, एसओपी, क्यूएफएन,बीजीए... | अधिकतम घटक ऊंचाई: | 12 मिमी |
| आयाम: | 1400 (एल) * 1890 (डब्ल्यू) * 1550 (एच) मिमी | बिजली की आपूर्ति: | AC380V (50Hz, तीन चरण) 5kw |
| फीडर प्रकार: | फ़ूजी एनएक्सटी इलेक्ट्रिक फीडर | मोटर: | एक्स मोटर सर्वो मोटर + वाई एक्सिस डबल रैखिक मोटर्स |
| पीसीबी मोटाई: | 0.6-3.5 मिमी | शुद्ध वजन: | 2500kg |
Charmhigh RS20 में उच्च गति, उच्च परिशुद्धता वाले बड़े SMT उत्पादन लाइनों, पीसीबी असेंबली लाइनों और पीसीबीए विनिर्माण के लिए दोहरी-गेंट्री दोहरी रैखिक मोटर ड्राइव है। 01005 घटकों का समर्थन करता है।

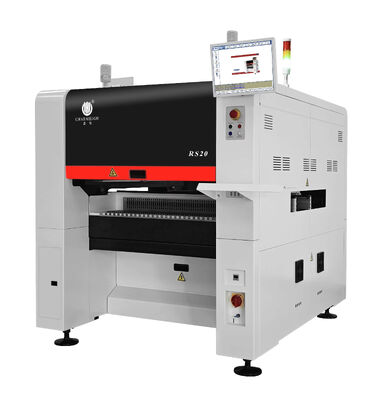

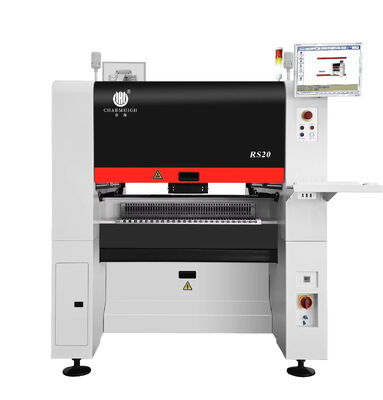

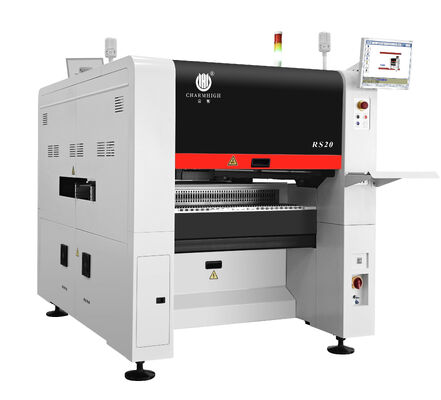

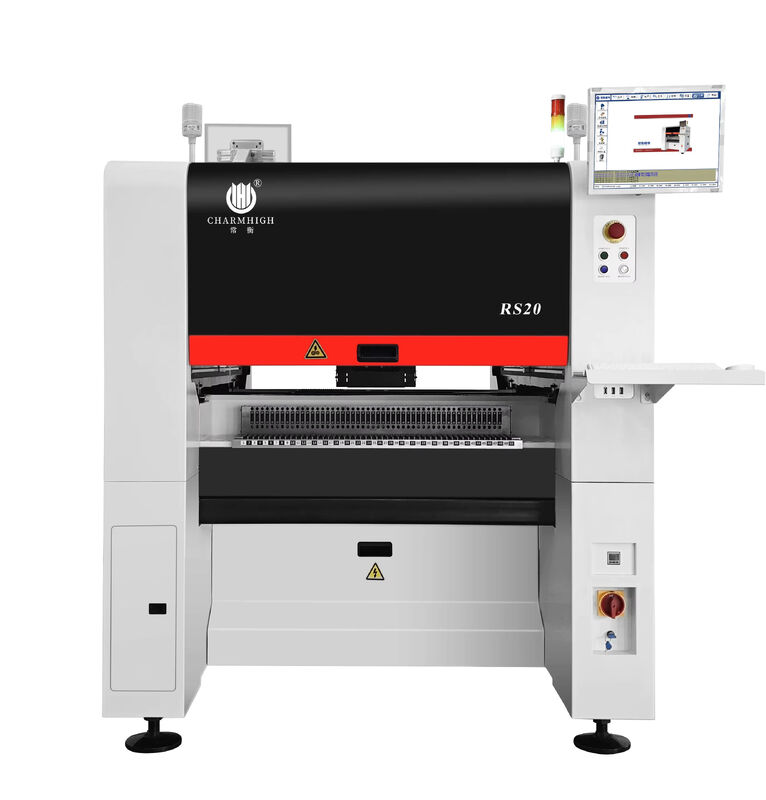

RS20 (20-हेड) उच्च परिशुद्धता, उच्च गति चुंबकीय पिक और प्लेस मशीन दो हाथों और दो रेल के साथः
| विनिर्देश | विवरण |
|---|---|
| आयाम | 1400mm(L) ×1890mm(W) ×1550mm(H) |
| वजन | 2500 किलो |
| विद्युत आपूर्ति | AC380V (50Hz, तीन चरण), 5kW |
| वायु आपूर्ति | 0.5MPa ~ 0.7MPa |
| वैक्यूम जनरेशन | अंतर्निहित दोहरी वैक्यूम पंप |
| माउंटिंग हेड की मात्रा | 10 सिर × 1 गैन्ट्री (आगे और पीछे के हाथ) |
| माउंटिंग गति | 82,000 सीपीएच (उत्तम) |
| बढ़ी हुई सटीकता | (XY) ± 0.035mm CPK≥1.0 |
| घटक ऊंचाई | ≤12 मिमी |
| घटक का प्रकार | 01005/0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA, आदि (प्रतिरोधक/कैंपेसिटर/डायोड/ट्रियोड/LED/IC, आदि) |
| घटक रेंज | इंच आकार 01005 से 15 मिमी × 15 मिमी, और बड़े घटकों को माउंट करना |
| पीसीबी मोटाई | 0.6mm~3.5mm |
| पीसीबी का आकार | सिंगल लेन 520mm(L) ×50-450mm(W); डबल लेन 520mm(L) ×50-250mm(W |
| पीसीबी परिवहन | अंतर्निहित स्वचालित ट्रांसमिशन प्रणाली |
| नोजल परिवर्तन | स्वचालित नोजल परिवर्तन (31 छेद नोजल पुस्तकालय × 2 गैन्ट्री) |
| नियंत्रण प्रणाली | दोहरी मॉनिटर, कीबोर्ड और माउस के साथ निर्मित औद्योगिक कंप्यूटर (विंडोज 7) |
| ड्राइव प्रणाली | Y-अक्ष डबल रैखिक मोटर X-अक्ष Panasonic सर्वो मोटर |
| ट्रांसमिशन सिस्टम | वाई-अक्ष THK रैखिक गाइड, एक्स-अक्ष THK रैखिक गाइड और लीड स्क्रू |
| भोजन प्रणाली | 100 एनएक्सटी 8 मिमी मानक फीडर स्टैक (आईसी ट्रे और स्टिक फीडर के लिए भी उपयुक्त) |
| दृष्टि प्रणाली | फ्लाई कैमरा:10×2 (घटक आकार लागूः 15mm×15mm); मार्क कैमरा:2×2 सेट |
| पद | मात्रा | पद | मात्रा |
|---|---|---|---|
| आरएस20 पिक एंड प्लेस मशीन | 1 | वैक्यूम कपास | 20 |
| नोजल | 40 | विमानन प्लग | 2 |
| औजार बॉक्स | 1 | त्वरित कनेक्टर | 1 |
| वारंटी कार्ड | 1 | अंगूठा | 4 |
| उपयोगकर्ता पुस्तिका | 1 | माउस पैड | 1 |
| परीक्षण रिपोर्ट | 1 | रबर डम्पिंग पैड | 4 |
| ब्रश | 1 | पावर केबल | 1 |
| चिमटी | 1 | कीबोर्ड | 1 |
| इनर हेक्सागोन स्प्लर | 1 | चूहा | 1 |
| खुला-अंत की कुंजी | 2 | एलसीडी | 1 |
| स्नेहन तेल | 1 |
पूरी मशीन की खरीद के समय से 1 वर्ष की वारंटी अवधि और आजीवन सेवा है।
अधिक जानकारी के लिए, कृपया हमें ईमेल द्वारा संपर्क करें। हम आपको पहली बार जवाब देंगे।
