उत्पाद विवरण:
|
| TC06 आयाम: | 890x1450x1500mm(LxWxH) | शुद्ध वजन: | 960 किग्रा |
|---|---|---|---|
| शक्ति: | AC220V (50 हर्ट्ज, एकल चरण) | इष्टतम गति: | 27800 सीपीएच |
| फीडर: | 50pcs NXT इलेक्ट्रिक फीडर का समर्थन करें | पीसीबी का आकार: | 350 मिमी (एल) * 300 मिमी (डब्ल्यू) |
| न्यूनतम और अधिकतम घटक: | 01005 से 36*36 मिमी आईसी | घटक अधिकतम ऊंचाई: | 12 मिमी |

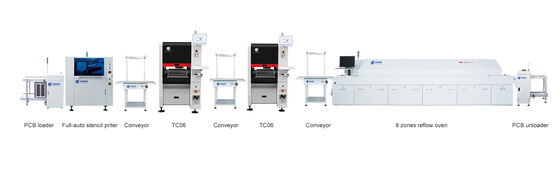

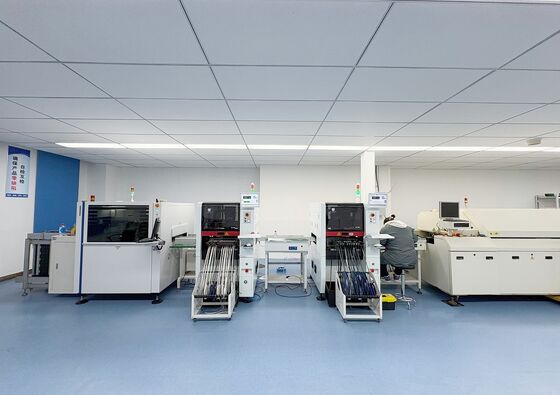

दोहरी TC06 पिक एंड प्लेस मशीनें पूर्ण स्वचालित SMT उत्पादन लाइन
कुशल पीसीबीए विनिर्माण के लिए उच्च अंत दोहरी टीसी06 पिक एंड प्लेस मशीन एसएमटी असेंबली लाइन।

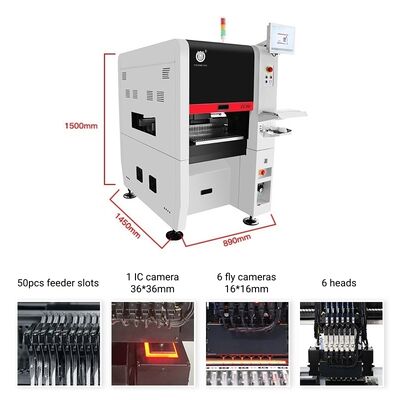

| आयाम | 890mm(L) x1450mm(W) x1500mm(H) |
| वजन | 900 किलोग्राम |
| विद्युत आपूर्ति | AC220V (50Hz, एकल चरण), 3kW |
| वायु आपूर्ति | 0.5MPa ~ 0.7MPa |
| वैक्यूम जनरेशन | अंतर्निहित वैक्यूम पंप |
| माउंटिंग हेड की मात्रा | 6 |
| माउंटिंग गति | 27800cph (सर्वोत्तम) |
| बढ़ी हुई सटीकता | (xy) + 30μm, CPK≥1.0 |
| घटक ऊंचाई | ≤12 मिमी |
| घटक प्रकार और सीमा | प्रतिरोधक संधारित्र को छोड़कर, बेलनाकार डायोड, एल्यूमीनियम संधारित्र, SOT, SOP, QFP, QFN, BGA, आदि - इंच आकार 01005 से 36*36 मिमी, और बड़े घटकों को माउंट करना |
| पीसीबी मोटाई | 0.6mm~3.5mm |
| पीसीबी का आकार | 350mm(L) x300mm(W) |
| पीसीबी परिवहन | 3-सेक्शन रेल ऑटोमैटिक कन्वेयर, पीसीबी समर्थन उपकरण |
| नोजल परिवर्तन | स्वचालित नोजल परिवर्तन (19-छेद नोजल पुस्तकालय) |
| नियंत्रण प्रणाली | मॉनिटर, कीबोर्ड और माउस से लैस निर्मित औद्योगिक कंप्यूटर (विंडोज सिस्टम) |
| ड्राइव प्रणाली | X&Y अक्ष पैनासोनिक सर्वो मोटर्स द्वारा संचालित |
| ट्रांसमिशन सिस्टम | ग्राउंडिंग स्क्रू + रैखिक गाइड |
| भोजन प्रणाली | 50 NXT 8mm मानक फीडर स्टैक (IC ट्रे और स्टिक फीडर के लिए भी उपयुक्त) |
| दृष्टि प्रणाली | फ्लाई कैमरा x 6 (घटक का आकार लागूः 16mmx16mm); आईसी कैमरा x 1 (घटक का आकार लागूः 36mmx36mm); मार्क कैमरा x 2 |
| पद | मात्रा | पद | मात्रा |
|---|---|---|---|
| TC06 पिक एंड प्लेस मशीन | 1 | स्नेहन तेल | 1 |
| नोजल | 8 | फ़िल्टर | 4 |
| औजार बॉक्स | 1 | त्वरित कनेक्टर | 1 |
| वारंटी कार्ड | 1 | माउस पैड | 2 |
| उपयोगकर्ता पुस्तिका | 1 | पावर केबल | 2 |
| परीक्षण रिपोर्ट | 1 | कीबोर्ड | 1 |
| ब्रश | 1 | माउस पैड | 1 |
| चिमटी | 1 | एलसीडी | 1 |
पूरी मशीन की खरीद के समय से 1 वर्ष की वारंटी अवधि और आजीवन सेवा है।
हम हमेशा मशीनों के स्पेयर पार्ट्स प्रदान करते हैं, कारखाने की प्रत्यक्ष आपूर्ति गारंटी के साथ।
हम ऑनलाइन प्रश्न / उत्तर और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं।
प्रत्येक मशीन 100% जहाज से बाहर जाने से पहले अच्छी तरह से परीक्षण किया।
