उत्पाद विवरण:
|
| अधिकतम पीसीबी आकार: | 350मिमी(एल)x280मिमी(डब्ल्यू) (मानक) | फीडर: | 50 पीसी यामाहा फीडर (वायवीय और बिजली फीडर) |
|---|---|---|---|
| ऑपरेशन सिस्टम: | लिनक्स तंत्र | प्रत्ययी अंशांकन: | ऑटो कैलिब्रेट मार्क पॉइंट |
| घटक ऊंचाई: | 12 मिमी | बढ़ते गति: | 14400cph |
| शुद्ध वजन: | 310 किग्रा | नोक: | 13 पीसी नोजल लाइब्रेरी के साथ ऑटो नोजल परिवर्तक |
| आयाम: | 1020मिमी(एल)x1180मिमी(डब्ल्यू)x1450मिमी(एच) | बढ़ते सटीकता: | (XY) ±0.035mm CPK≥1.0 |

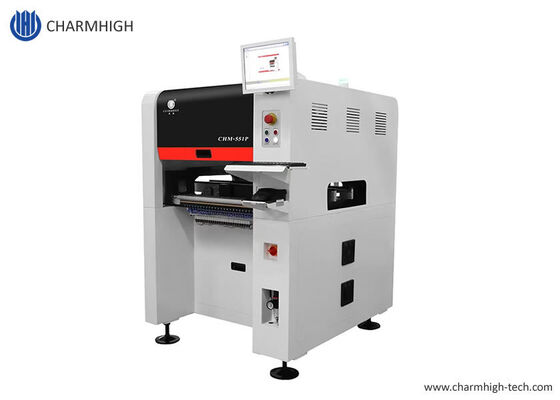

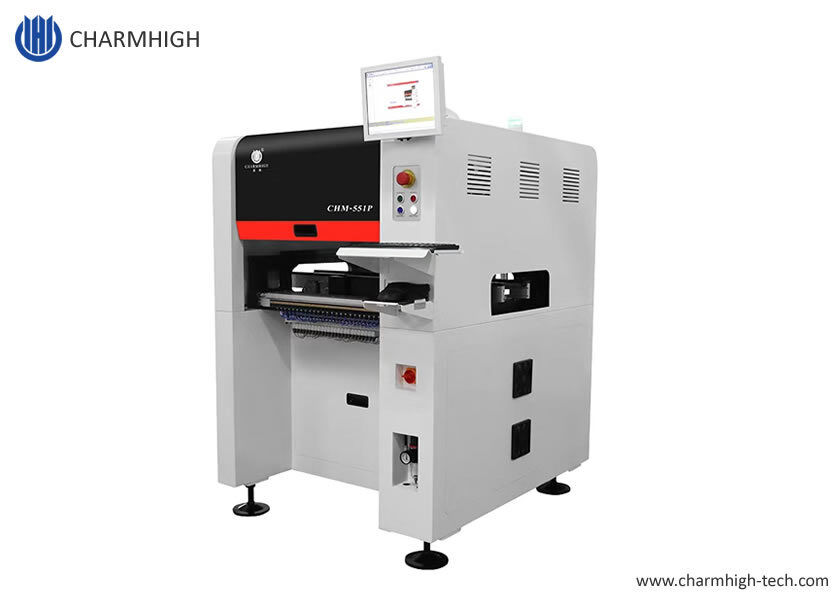

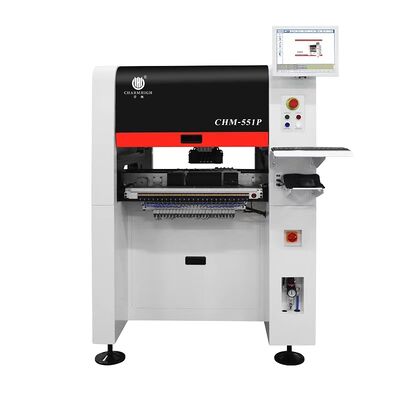

अपग्रेड CHM-551PCharmhigh द्वारा 4-हेड SMT पिक एंड प्लेस मशीन (CHM-551 से अपडेट)
उच्च गति 14400 CPH, उच्च परिशुद्धता 0201~30*30mm क्षेत्र, कास्ट-आयरन फ्रेमउच्च स्थिरता के साथ।
उच्च परिशुद्धता के साथ बहुत स्थिर, 0201 एकदम सही बड़े पैमाने पर उत्पादन, चीन में सबसे अच्छा 4 हेड मॉडल।
स्वचालित पीसीबी कन्वेयर, 50 फीडर 4 हेड एसएमटी पिक एंड प्लेस रोबोट
एसएमटी बैच उत्पादन के लिए CHM-551P एसएमटी पिक एंड प्लेस मशीन (ऑटो नोजल चेंज के साथ)।
0201 समर्थित। सीपीके टेस्ट सपोर्ट।एसएमटी असेंबली, छोटे बैच उत्पादन के लिए किफायती समाधान।
CHM-551 की तुलना में अपडेट की गई विशेषताएं:
1. उच्च गति, 11500CPH से 14400CPH तक।
2. कास्ट-आयरन फ्रेम, उच्च कठोरता।
3. चिकना डिज़ाइन, सुंदर उपस्थिति।
| CHM-551P विनिर्देश | |
| आयाम | 1020mm(L) x1180mm(W) x 1450mm(H) |
| वज़न | 556kg |
| बिजली की आपूर्ति | AC220V (50Hz, सिंगल फेज) 1.5kw। (औसत शक्ति 350w) |
| वायु आपूर्ति | 0.5MPa ~0.7MPa |
| वैक्यूम जनरेशन | अंतर्निहित वैक्यूम पंप |
| माउंटिंग हेड मात्रा | 4 हेड |
| माउंटिंग स्पीड | 14400CPH (इष्टतम) |
| माउंटिंग सटीकता | (XY)±0.035mm; CPK≥1.0 |
| घटक ऊंचाई | 12mm |
| घटक प्रकार |
0201/0402/0603～5050/SOT/SOP/QFP/QFN/BGA, आदि। 0201 से बड़े घटक 30*30mm आकार |
| पीसीबी मोटाई | 0.6mm~3.5mm |
| पीसीबी आकार | 350mm(L)x270mm(W) (मानक); 600mm(L)x350mm(W) (वैकल्पिक) |
| नोजल परिवर्तन | एस्वचालित नोजल परिवर्तन (13-छेद नोजल लाइब्रेरी) |
| नियंत्रण प्रणाली | लिनक्स सिस्टम, मॉनिटर, कीबोर्ड और माउस से लैस |
| ड्राइव सिस्टम |
सर्वो मोटर्स द्वारा X&Y अक्ष संचालित; लचीले एस-वक्र त्वरण और मंदी को अपनाना |
| संचरण प्रणाली | बॉल स्क्रू + रैखिक गाइड |
| फीडिंग सिस्टम | 50 यामाहा 8 मिमी मानक वायवीय/इलेक्ट्रिक फीडर स्टैक (आईसी ट्रे और स्टिक फीडर के लिए भी उपयुक्त) |
| विज़न सिस्टम | स्नैपशॉट कैमराx4 (घटक आकार लागू: 14mm×14mm); आईसी कैमराx1 (घटक आकार लागू: 30mm×30mm); मार्क कैमराx2 |

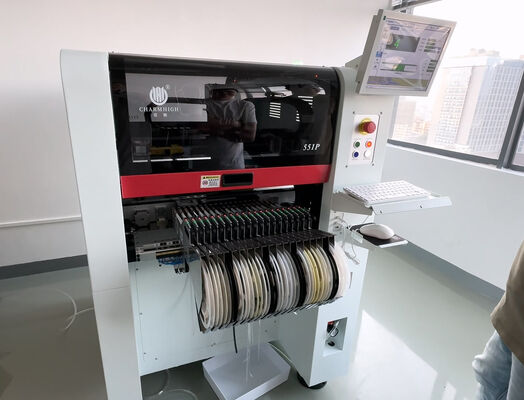

ग्राहक स्थल:
Charmhigh, शीर्ष चीनी ब्रांड।
CHM-551P पार्ट्स सूची
| आइटम | मात्रा | आइटम | मात्रा |
| पिक एंड प्लेस मशीन | 1 | ट्वीज़र | 1 |
| नोजल | 8 | इनर हेक्सागोन स्पैनर | 1 |
| टूल बॉक्स | 1 | स्नेहन तेल | 1 |
| वारंटी कार्ड | 1 | फिल्टर | 4 |
| उपयोगकर्ता पुस्तिका | 1 | त्वरित कनेक्टर | 1 |
| परीक्षण रिपोर्ट | 1 | माउस पैड | 1 |
| ब्रश | 1 | पावर केबल | 1 |
एसएमटी उत्पादन लाइन की सिफारिश करें:
1.3250 सोल्डर पेस्ट प्रिंटर
2.CHM-551P एसएमडी पिक एंड प्लेस रोबोट
3.CHM-830F रिफ्लो ओवन
कृपया ध्यान दें:
पिक एंड प्लेस मशीन पैकेज में शामिल सभी एक्सेसरीज़ के साथ एक संपूर्ण सेट है, मशीन उपयोग के लिए तैयार है!
आपको केवल एक बाहरी एयर कंप्रेसर (फीडर और एएनसी के लिए हवा की आपूर्ति) तैयार करने की आवश्यकता है।
कृपया इस मशीन को आत्मविश्वास से खरीदें। अपनी पिक एंड प्लेस मशीन के साथ आनंद लें!
