उत्पाद विवरण:
|
| सोल्डर पेस्ट प्रिंटर: | सेमी-ऑटो स्टेंसिल प्रिंटर 3250 | महसीन चुनें और रखें: | Charmhigh TC06 (6 सिर) |
|---|---|---|---|
| रिफ्लो ओवन: | 6 ज़ोन, UP6+DOWN6 | अन्य मशीनें: | एसएमटी कन्वेयर 60 सेमी |
सीपीके >1.0, समर्थन 01005, गति 27800cph, चौड़ाई 890mm संकीर्ण डिजाइन Charmhigh TC06 स्वचालित SMT पिक एंड प्लेस मशीनों को तेजी से, सटीक पीसीबी असेंबली के लिए डिज़ाइन किया गया है। 890 मिमी की कॉम्पैक्ट चौड़ाई के साथ, इसे मानक लिफ्ट में आसानी से फिट करने के लिए डिज़ाइन किया गया है। यह स्टार्टअप कंपनियों के लिए सही पिक-एंड-प्लेस मशीन है। हम इसे सटीक माउंटिंग के लिए दृढ़ता से सलाह देते हैं। पूरी मशीन की खरीद के समय से 1 वर्ष की वारंटी अवधि और आजीवन सेवा है।बेस्ट सेलर 6 सिर TC06 पिक एंड प्लेस मशीन कास्ट-आयरन फ्रेम SMT चिप माउंटर
कमरे से बचा हुआ हाई-एंड 6-हेड एसएमटी पिक एंड प्लेस मशीन टीसी06
उत्पाद का अवलोकन
तकनीकी विनिर्देश
आयाम
890mm(L) x 1450mm(W) x 1500mm(H)
वजन
900 किलोग्राम
विद्युत आपूर्ति
AC220V (50Hz, एकल चरण), 3kW
वायु आपूर्ति
0.5MPa ~ 0.7MPa
वैक्यूम जनरेशन
अंतर्निहित वैक्यूम पंप
माउंटिंग हेड की मात्रा
6
माउंटिंग गति
27800cph (सर्वोत्तम)
बढ़ी हुई सटीकता
(xy) + 30μm, CPK≥1.0
घटक ऊंचाई
≤12 मिमी
घटक प्रकार और सीमा
प्रतिरोधक संधारित्र को छोड़कर, बेलनाकार डायोड, एल्यूमीनियम संधारित्र, SOT, SOP, QFP, QFN, BGA, आदि। इंच का आकार 01005 से 36*36 मिमी और बड़े घटकों को माउंट करना
पीसीबी मोटाई
0.6mm~3.5mm
पीसीबी का आकार
350mm(L) x 300mm(W)
पीसीबी परिवहन
3-सेक्शन रेल ऑटोमैटिक कन्वेयर, पीसीबी समर्थन उपकरण
नोजल परिवर्तन
स्वचालित नोजल परिवर्तन (19-छेद नोजल पुस्तकालय)
नियंत्रण प्रणाली
मॉनिटर, कीबोर्ड और माउस से लैस निर्मित औद्योगिक कंप्यूटर (विंडोज सिस्टम)
ड्राइव प्रणाली
X&Y अक्ष पैनासोनिक सर्वो मोटर्स द्वारा संचालित
ट्रांसमिशन सिस्टम
ग्राउंडिंग स्क्रू + रैखिक गाइड
भोजन प्रणाली

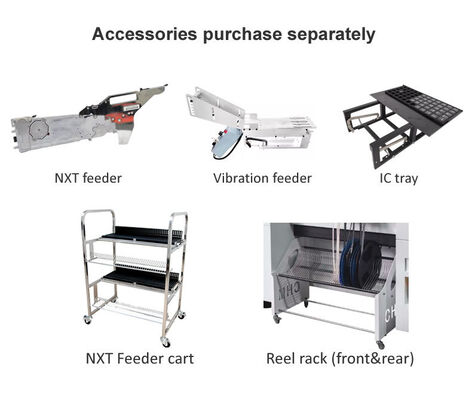

50 NXT 8mm मानक फीडर स्टैक (IC ट्रे और स्टिक फीडर के लिए भी उपयुक्त)
दृष्टि प्रणाली
फ्लाई कैमरा x 6 (घटक का आकार लागूः 16mmx16mm); आईसी कैमरा x 1 (घटक का आकार लागूः 36mmx36mm); मार्क कैमरा x 2

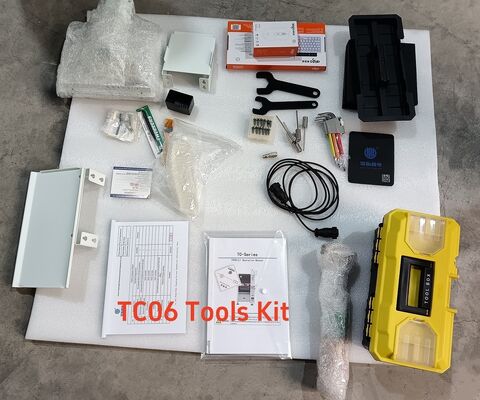

मानक भागों की सूची
पद
मात्रा
पद
मात्रा
TC06 पिक एंड प्लेस मशीन
1
स्नेहन तेल
1
नोजल
8
फ़िल्टर
4
औजार बॉक्स
1
त्वरित कनेक्टर
1
वारंटी कार्ड
1
माउस पैड
2
उपयोगकर्ता पुस्तिका
1
पावर केबल
2
परीक्षण रिपोर्ट
1
कीबोर्ड
1
ब्रश
1
माउस पैड
1
चिमटी
1
एलसीडी
1

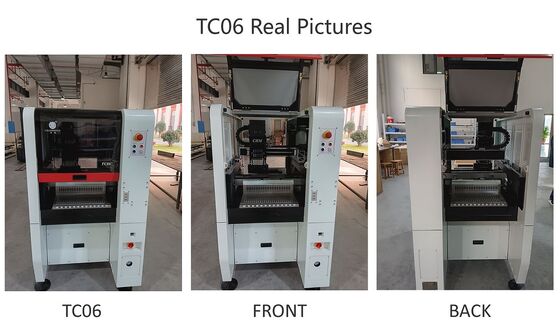

उत्पाद चित्र

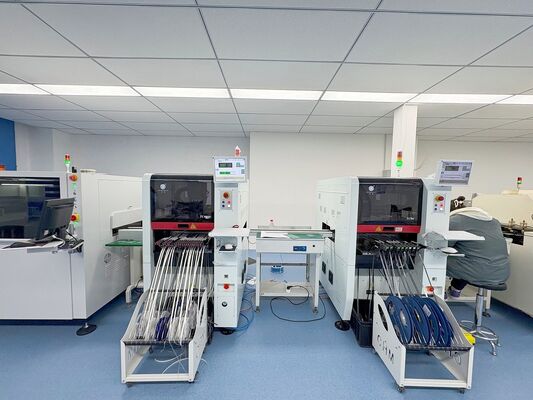

ग्राहक कार्यशाला
सेवा एवं वारंटी
तकनीकी सहायता
