उत्पाद विवरण:
|
| Temperature zone: | 8 (up 5+ down 3) | Size of heating: | 1160*350mm(chain) |
|---|---|---|---|
| Heating type: | hot air + IR | Dimension: | 1940mmx735mmx610mm |
| Temperature control range: | Room temperature～350℃ | Net weight: | 195kg |
| Power supply: | (220/380V) 50/60Hz | Temperature control mode: | PID closed-loop control |
| प्रमुखता देना: | छोटी चेन रिफ्लो ओवन,एसएमटी उत्पादन लाइन ओवन,BGA सोल्डरिंग रिफ्लो ओवन |
||
लीड-फ्री चेन कन्वेयर एसएमटी रिफ्लो ओवन 1160*350mm बीजीए सोल्डरिंग ओवन 8 तापमान क्षेत्र (ऊपर5+नीचे3)
इन्फ्रारेड और हॉट एयर सोल्डरिंग रिफ्लो मशीन, सीई घोषणा पुहुई टी981 डबल-साइडेड पीसीबी, छोटे एसएमटी लाइन के लिए
तकनीकी पैरामीटर:
| मॉडल | टी-981 |
| हीटिंग जोन की मात्रा | ऊपर5/नीचे3 |
| हीटिंग जोन की लंबाई | 1160mm |
| हीटिंग का प्रकार | आईआर और हॉट एयर हीटिंग |
| कूलिंग जोन की मात्रा | 1 |
| पीसीबी की अधिकतम चौड़ाई | चेन कन्वेयर 350mm ; मेश कन्वेयर 400mm |
| ऑपरेशन दिशा | बाएं→दाएं |
| डिलीवरी विकल्प | मेश कन्वेयर + स्वचालित चेन कन्वेयर |
| पीसीबी हीटिंग समय | 100-600s |
| बिजली की आपूर्ति | 3 चरण 5 लाइनें (220/380V) 50/60Hz |
| पीक पावर | 13.2KW |
| औसत शक्ति | 7.0KW |
| हीटिंग अप टाइम | ≤ 20 मिनट |
| तापमान नियंत्रण रेंज | कमरे का तापमान～350℃ |
| तापमान नियंत्रण मोड | पीआईडी क्लोज्ड-लूप कंट्रोल |
| तापमान नियंत्रण सटीकता | ±1℃ |
| पीसीबी तापमान वितरण विचलन | ±2℃ |
| कुल आयाम | 1940mm×735mm×610mm |
| शुद्ध वजन | 195KG |
विशेषताएँ:
1. पुहुई टी-981 रिफ्लो ओवन आईआर और हॉट एयर हीटिंग तकनीक का उपयोग करता है, समान तापमान वितरण, एलईडी बोर्ड, स्ट्रिप्स / सिंगल / डबल-साइडेड पीसीबी के मध्यम-मात्रा निरंतर सोल्डरिंग के लिए उपयुक्त है, सभी पैकेजिंग रूपों जैसे चिप, एसओपी, पीएलसीसी, क्यूएफपी और बीजीए घटकों आदि में।
2. चेन-कन्वेयर मुख्य ट्रांसमिशन विधि के रूप में, एक स्टेनलेस स्टील मेश बेल्ट द्वारा पूरक, जो टिकाऊ, पहनने के लिए प्रतिरोधी है, और सटीक गति नियंत्रण के साथ सुचारू रूप से संचालित होता है जो ±10mm/min तक होता है। चेन प्रकार के डिजाइन के कारण विभिन्न एसएमटी उत्पादन लाइन बनाने के लिए सुविधाजनक।
3. एक शक्तिशाली टच स्क्रीन मॉड्यूल से लैस है जो ऑपरेशन, डिस्प्ले, मॉनिटरिंग को एकीकृत करता है, अधिक सहज डिस्प्ले और सरल ऑपरेशन प्रदान करता है, जिससे उत्पाद अपग्रेड की सुविधा मिलती है।

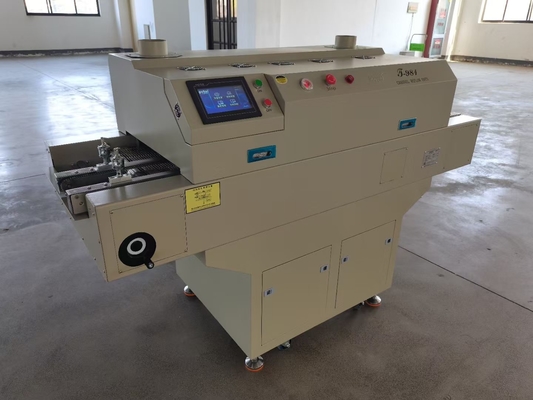

टी981 रिफ्लो ओवन चित्र:

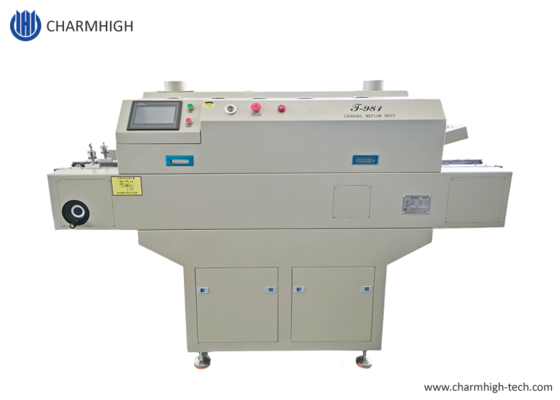

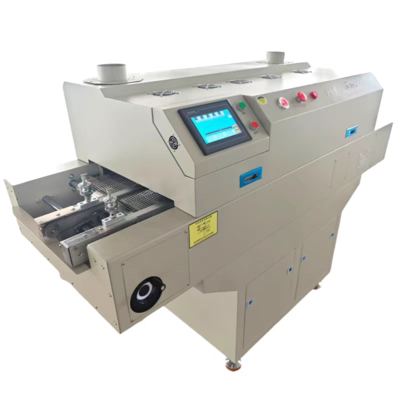

सामने की ओर:

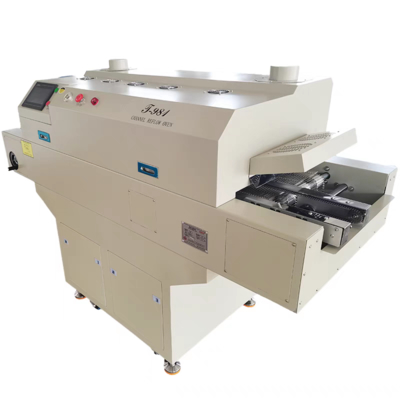

पीछे की ओर:

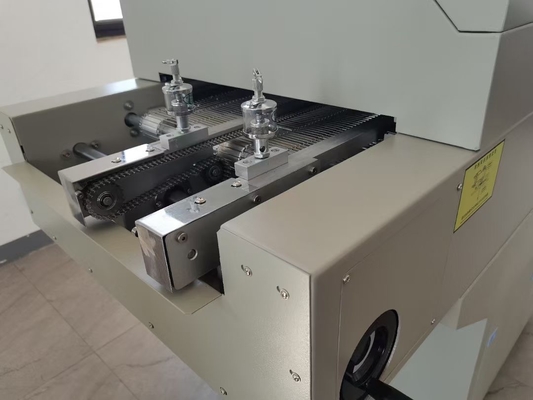

चेन कन्वेयर (350mm चौड़ाई), मेश कन्वेयर 400mm:
टच स्क्रीन:
वारंटी:
पूरी मशीन में खरीद के समय से 1 साल की वारंटी अवधि है और आजीवन सेवा हैसमर्थन के साथ साथ एक लंबी अवधि की फैक्ट्री कीमत की आपूर्ति भी है।
(कृत्रिम क्षति को छोड़कर)हम ऑनलाइन प्रश्न/उत्तर और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं। एक से एक बिक्री के बाद सेवा प्रदान करें।
यदि आपकी मशीन या मशीन का कोई भाग परिवहन में दोषपूर्ण है, तो कृपया तस्वीरें लें और उन्हें हमारी ईमेल पर भेजें, हम जल्द ही क्षतिग्रस्त भागों को आपकी जगह पर रखेंगे।
प्रत्येक मशीन शिप आउट से पहले 100% अच्छी तरह से जांच की जाती है।
