उत्पाद विवरण:
|
| संचालन शक्ति: | 5-10 किलोवाट | स्टार्ट-अप पावर: | 45kw |
|---|---|---|---|
| ताप क्षेत्र की मात्रा: | ऊपरी8/नीचे8 | ताप क्षेत्र: | 3150*500 मिमी |
| स्वचालित रेल के साथ: | हाँ | हल्की शुरूआती कसरत करने का समय: | लगभग 15-20 मिनट |
| पीसी नियंत्रण के साथ: | हाँ, औद्योगिक कंप्यूटर के साथ | घटकों का प्रकार: | सीएसपी, 0201 चिप, आदि। |
| आयाम: | एल 4600*1300*1470 मिमी | शुद्ध भार: | 2000 किलो |
CHM-PC850 पूर्ण स्वचालित रेल बड़े रिफ्लो ओवन + पीसी नियंत्रण 8 तापमान क्षेत्र (ऊपर8+नीचे8)
सीसा रहित एसएमटी रिफ्लो ओवन एसएमटी सोल्डरिंग ओवन, हीटिंग आकार3150*500 मिमी
PC850 बड़े आकार के 8 जोन सीसा मुक्त एसएमटी रिफ्लो सोल्डरिंग ओवन
| मॉडल नं. | CHM-PC850 |
| हीटिंग पार्ट्स पैरामीटर | |
| हीटिंग जोन की संख्या | ऊपर8 + नीचे8 |
| हीटिंग जोन की लंबाई | 3150 मिमी |
| हीटिंग पैटर्न | पूर्ण गर्म हवा (छोटे चक्र में ऊपर और नीचे) |
| शीतलन क्षेत्रों की संख्या | प्लाज्मा प्रशंसक हवा ठंडा प्लस दो चरण में अस्तर ठंडा (लंबाई 800MM) |
| कन्वेयर पार्ट्स पैरामीटर | |
| पीसीबी की अधिकतम चौड़ाई | जाल चौड़ाई 500 मिमी |
| कन्वेयर दिशा | L→R |
| कन्वेयर की ऊंचाई | 880±20 मिमी |
| ट्रांसमिशन एजेंट | जाल + स्वचालित रेल |
| कन्वेयर स्पीड रेंज | 0-2000 मिमी/मिनट |
| नियंत्रण भागों के पैरामीटर | |
| विद्युत आपूर्ति | 5 तार, 3 चरण, 380V |
| प्रारंभ शक्ति | 48 किलोवाट |
| बिजली की खपत | लगभग 8-10 किलोवाट |
| गर्म होने का समय | लगभग 20 मिनट |
| तापमान सेटिंग रेंज | कमरे का तापमान-380°C |
| तापमान नियंत्रण विधि | पीसी+पीआईडी+एसएसआर |
| आसन्न क्षेत्र के बीच तापमान अंतर | 70 डिग्री सेल्सियस, सीसा मुक्त प्रक्रिया के उच्चतम मानकों के अनुरूप हो सकता है। |
| तापमान नियंत्रण सटीकता | ±2°C |
| पीसीबी पर तापमान विचलन | ±2°C |
| असामान्य अलार्म | निरंतर तापमान बनाए रखने के बाद तापमान असामान्य (बहुत अधिक या बहुत कम) |
| बिजली बंद करने की सुरक्षा | यूपीएस |
| खुला रास्ता | इलेक्ट्रिक स्क्रू रॉड |
| सामान्य पैरामीटर | |
| आयाम ((L*W*H) मिमी | 4600*1300*1470 मिमी |
| वजन | लगभग 2000 किलो |

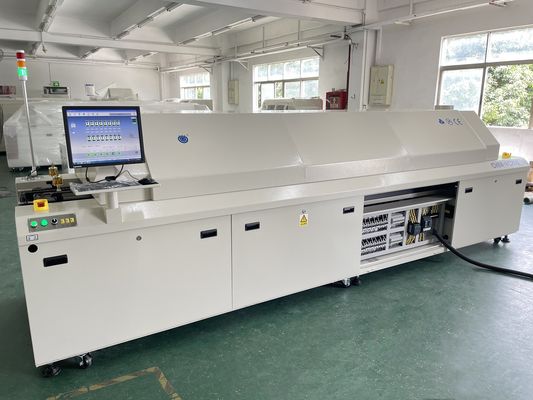

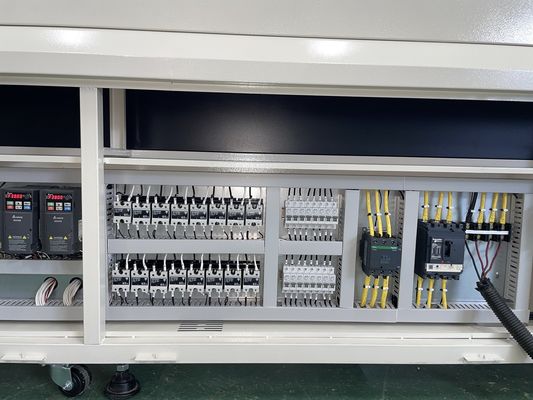

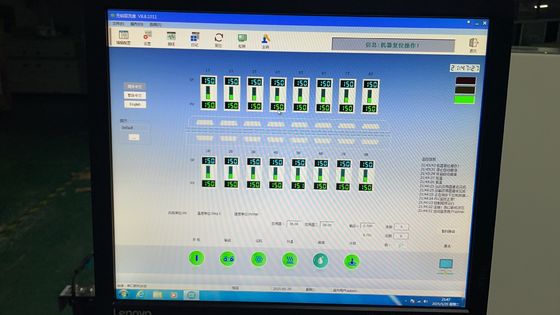

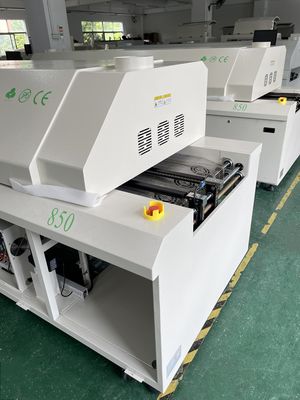

CHM-PC850 के लिए वास्तविक चित्रः
बड़े एसएमटी उत्पादन लाइन की सिफारिशः
1पीसीबी लोडर
2. पूर्ण स्वचालित लोडर पेस्ट प्रिंटर G5
3पीसीबी कन्वेयर
4. पिक एंड प्लेस मशीन TS10 (10 सिर)
5पिक एंड प्लेस मशीन TM08 (8 सिर)
6पीसीबी कन्वेयर
7. 8 टेम्परेचर ज़ोन रिफ्लो ओवन CHM-PC850
8पीसीबी अनलोडर
वारंटीः
पूर्ण मशीन की खरीद के समय से 1 वर्ष की वारंटी अवधि है और आजीवन सेवा है।
हम हमेशा मशीन के स्पेयर पार्ट्स प्रदान करते हैं, कारखाने विश्वसनीय प्रत्यक्ष आपूर्ति।
हम ऑनलाइन प्रश्न / उत्तर और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं।
बिक्री के बाद एक-एक सेवा प्रदान करें।प्रत्येक मशीन 100% जहाज से बाहर जाने से पहले अच्छी तरह से परीक्षण किया।
