उत्पाद विवरण:
|
| सिर: | 6pcs (19pcs नोजल ऑटो-चेंज स्थिति के साथ) | पीसीबी आकार: | 350 मिमी (एल) * 300 मिमी (डब्ल्यू) |
|---|---|---|---|
| गति: | 27800 सीपीएच (हमारी कंपनी के तहत सबसे अच्छी स्थिति) | फीडर: | 50pcs NXT इलेक्ट्रिक फीडर का समर्थन करें |
| अवयव: | 01005, 0201,0402, -5050, SOP, QFN, BGA से 36*36 मिमी बड़े घटक | अधिकतम घटक ऊंचाई: | 12 मिमी |
| कैमरा: | आईसी कैमरा: 1pcs (36x36 मिमी); फ्लाइंग कैमरा: 6pcs (16x16 मिमी); मार्क कैमरा: 2pcs | पीसीबी वितरण: | रेल के साथ 3 टुकड़े ऑटो डिलीवरी, चौड़ाई सॉफ्टवेयर द्वारा समायोजित की जा सकती है |
| आयाम: | 890 मिमी (एल) X1450 मिमी (डब्ल्यू) x1500 मिमी (एच) | विद्युत आपूर्ति: | AC220V (50 हर्ट्ज, एकल चरण) |
| फीडर प्रकार: | फ़ूजी एनएक्सटी इलेक्ट्रिक फीडर | मोटर: | पैनासोनिक सर्वो मोटर |
| पीसीबी मोटाई: | 0.6-3.5 मिमी | शुद्ध भार: | 900 किग्रा |
Charmhigh मॉड्यूल पिक एंड प्लेस मशीन ¥ TC06
हाई-एंड और कॉम्पैक्ट डिजाइन।कास्ट आयरन एकीकृत मोल्डिंग, अल्ट्रा-मजबूत एक्स-रे संरचना।
6 सिर 50 फीडर, समर्थन 01005सीपीके>1.0
89 सेंटीमीटर चौड़ा, अधिकांश कार्यालय के दरवाजे और लिफ्ट के लिए उपयुक्त!
TC06 SMT पिक एंड प्लेस मशीन को मॉड्यूलर पीसीबीए असेंबली को ध्यान में रखते हुए इंजीनियर किया गया है, यह मशीन उल्लेखनीय सटीकता के साथ अल्ट्रा-फाइन पिच आईसी, बीजीए, क्यूएफएन और 0201,01005 निष्क्रिय घटकों का समर्थन करती है।कॉम्पैक्ट डिजाइन आधुनिक एसएमटी लाइनों में सहज एकीकरण की अनुमति देता है, इसे स्मार्ट इलेक्ट्रॉनिक्स, आईओटी उपकरणों और अनुकूलित मॉड्यूल उत्पादन के लिए आदर्श बनाता है।
TC06 के फायदेः
1सीपीके का समर्थन एक पिक एंड प्लेस मशीन चुनने के लिए एक महत्वपूर्ण कुंजी है, जो एसएमटी उत्पादन प्रक्रिया को अधिक स्थिर बनाता है।
2.एएनसी: स्वचालित नोजल चेन, एसएमटी उत्पादन को अधिक बुद्धिमान और अधिक कुशल बनाता है।
3.उच्च परिशुद्धता 6 माउंटिंग सिरः एक मशीन उच्च स्थिरता के साथ विभिन्न घटकों की माउंटिंग जरूरतों को पूरा कर सकते हैं
4.कास्ट आयरन आधार संरचना, पिक एंड प्लेस मशीन उच्च गति पर सुचारू रूप से चलती है।
5पैनासोनिक सर्वो मोटर द्वारा संचालित एक्स एंड वाई अक्ष मशीन की दीर्घकालिक स्थिरता और सटीकता सुनिश्चित करता है।
Charmhigh यूट्यूब चैनल: https://www.youtube.com/@KimiLiuCharmhigh/videos
TC06 कामकाजी वीडियो, 01005 माउंटिंगः https://www.youtube.com/watch?v=jmGMTdvt9FY
Charmhigh TC06 पैरामीटरः
| आयाम |
890mm(L) x1450mm(W) x1500mm(H)
|
| वजन | 900 किलोग्राम |
| विद्युत आपूर्ति | AC220V (50Hz, एकल चरण), 3kW |
| वायु आपूर्ति | 0.5MPa ~ 0.7MPa |
| वैक्यूम जनरेशन | अंतर्निहित वैक्यूम पंप |
| माउंटिंग हेड की मात्रा | 6 |
| माउंटिंग गति | 27800cph (सर्वोत्तम) |
| बढ़ी हुई सटीकता | (xy) + 30μm, CPK≥1.0 |
| घटक ऊंचाई | ≤12 मिमी |
|
घटक का प्रकार घटक रेंज |
प्रतिरोधक संधारित्र को छोड़कर, बेलनाकार डायोड, एल्यूमीनियम -इंच का आकार01005 से 36*36 मिमी तक, और बड़े घटकों को माउंट |
| पीसीबी मोटाई | 0.6mm~3.5mm |
| पीसीबी का आकार | 350mm(L) x300mm(W) |
| पीसीबी परिवहन | 3-सेक्शन रेल ऑटोमैटिक कन्वेयर, पीसीबी समर्थन उपकरण |
| नोजल परिवर्तन | स्वचालित नोजल परिवर्तन (19-छेद नोजल पुस्तकालय) |
| नियंत्रण प्रणाली | अंतर्निहित औद्योगिक कंप्यूटर (विंडोज सिस्टम) मॉनिटर, कीबोर्ड और माउस से सुसज्जित |
| ड्राइव प्रणाली |
एक्स और वाई अक्ष द्वारा संचालितपैनासोनिक सर्वो मोटर |
| ट्रांसमिशन सिस्टम | ग्राउंडिंग स्क्रू + रैखिक गाइड |
| भोजन प्रणाली | 50 एनएक्सटी 8 मिमी मानक फीडर स्टैक (आईसी ट्रे और स्टिक फीडर के लिए भी उपयुक्त) |
| दृष्टि प्रणाली | फ्लाई कैमरा x 6 (घटक आकार लागूः 16mmx16mm); आईसी कैमरा x 1 (घटक आकार लागूः 36mmx36mm); मार्क कैमरा x 2 |

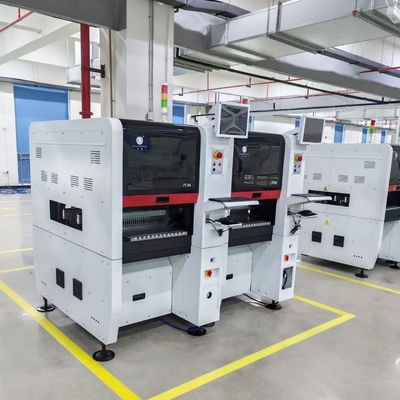

दो इकाइयों Charmhigh TC06 एक साथ काम कर रहे हैं, 27800 CPH * 2 = 55600 CPH
यह पिक एंड प्लेस मशीन कॉम्पैक्ट और प्यारी है, फिर भी अविश्वसनीय रूप से शक्तिशाली है।
Charmhigh TC06: सीपीके का पता लगाने पारित,TC06:सीपीके≥1.0, समर्थन 01005:
माउंटिंग रेंजः

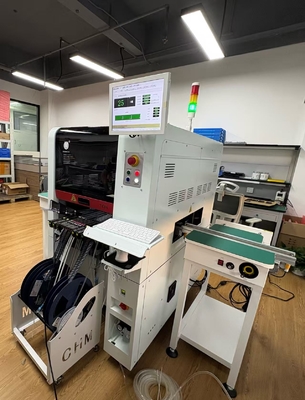

ग्राहक साइटः
TC06 मजबूत पैकेजिंगः
सेवा और वारंटीः
पूरी मशीन की खरीद के समय से 1 वर्ष की वारंटी अवधि है और आजीवन सेवा है।
हम हमेशा मशीनों के स्पेयर पार्ट्स प्रदान करते हैं, कारखाने की प्रत्यक्ष आपूर्ति गारंटी के साथ।
हम ऑनलाइन प्रश्न / उत्तर और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं।
हम एक-से-एक बिक्री के बाद सेवा प्रदान करते हैं।प्रत्येक मशीन 100% जहाज से बाहर जाने से पहले अच्छी तरह से परीक्षण किया।
तकनीकी सहायताः
किमी लियूः मॉब/ व्हाट्सएपः +8613510675756
ई-मेलःkimi@charmhigh-tech.com
आपका स्वागत है हमारे साथ आने के लिएयूट्यूब:https://www.youtube.com/@KimiLiuCharmhigh/videos
यदि आप अधिक जानकारी चाहते हैं, तो कृपया हमें ई-मेल द्वारा संपर्क करें।हम आपको पहली बार जवाब देंगे।
हमें क्यों चुना?
1.CHARMHIGH दुनिया भर के 30 से अधिक देशों में ग्राहकों की सेवा करता है, विश्वसनीय प्रदर्शन और नवाचार के माध्यम से उनका विश्वास अर्जित करता है।
2एसएमटी विनिर्माण में गहरी विशेषज्ञता के साथ, हम अवधारणा से उत्पादन तक पूरी तरह से अनुकूलित एसएमटी समाधानों को डिजाइन और वितरित करने में विशेषज्ञ हैं।
3.हमारी टीम निर्बाध संचालन और अधिकतम दक्षता सुनिश्चित करने के लिए विशेषज्ञ तकनीकी सेवाएं और प्रतिक्रियाशील समर्थन प्रदान करती है।
4.हमारे पास एसएमटी चुनौतियों का निदान और समाधान करने का व्यापक अनुभव है, जो प्रत्येक उत्पादन आवश्यकता के लिए अनुकूलित समाधान प्रदान करता है।
5.CHARMHIGH को चुनकर, आप एक विश्वसनीय दीर्घकालिक भागीदार प्राप्त करते हैं जो एसएमटी विनिर्माण में आपकी सफलता के लिए प्रतिबद्ध है।
मूल्यवर्धित सेवाएं:
1.ऑफलाइन प्रोग्रामिंग सॉफ्टवेयर (2,083 अमरीकी डालर मूल्य) - अपने सेटअप को सुव्यवस्थित करें और प्रोग्रामिंग समय को काफी कम करें
2.निःशुल्क ऑफलाइन लोडिंग टेबल शामिल (USD 277 मूल्य) - तत्काल उत्पादकता के लिए उपयोग के लिए तैयार उपकरण
3.ऑनलाइन संचालन मार्गदर्शन - विशेषज्ञ सहायता सुचारू कार्यान्वयन और चिंता मुक्त संचालन सुनिश्चित करती है
