उत्पाद विवरण:
|
| Repeatability: | ±0.01mm | Printing Accuracy: | ±0.025mm |
|---|---|---|---|
| Printing Speed / Cycle Time: | <7.5s (Exclude Printing & Cleaning); <19s(Included Printing & Cleaning) | Max PCB Size: | 400*340mm |
| Min PCB Size: | 50*50mm | PCB thickness: | 0.4~6mm |
| Dimension: | 1500mm x 1440mm x 1480mm | Net weight: | 900kg |

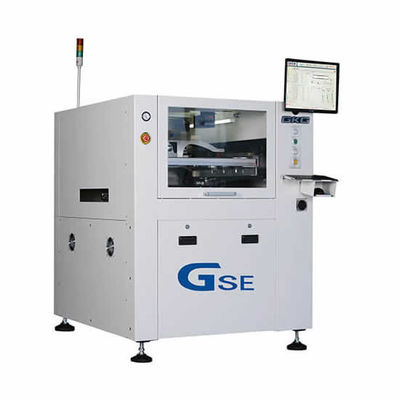

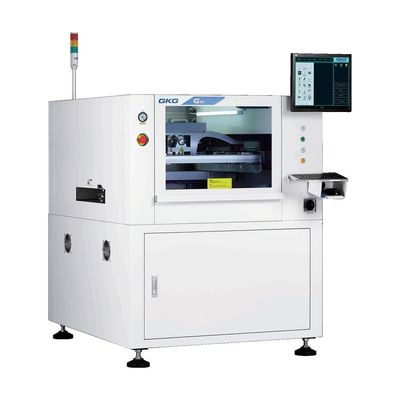

उच्च परिशुद्धता GKG GSE पूरी तरह से स्वचालित सोल्डर पेस्ट प्रिंटर SMT स्टेंसिल प्रिंटर स्क्रीन प्रिंटिंग मशीन SMT असेंबली लाइन के लिए
विवरण
GKG GSE स्वचालित स्टेंसिल प्रिंटर एक समान रिंग लाइट और उच्च-चमकदार समाक्षीय प्रकाश का उपयोग करता है, जो एक समायोज्य चमक फ़ंक्शन से लैस है। यह सुनिश्चित करता है कि सभी प्रकार के मार्क पॉइंट को सटीक रूप से पहचाना जा सके, जिसमें ऊबड़-खाबड़ भी शामिल हैं। प्रिंटर विभिन्न प्रकार के पीसीबी के लिए उपयुक्त है, जिसमें टिन प्लेटिंग, कॉपरिंग, गोल्ड प्लेटिंग, टिन स्प्रेइंग और एफपीसी शामिल हैं, चाहे रंग कोई भी हो।
GKG के पेटेंट गणितीय मॉडल की विशेषता, प्रिंटर उच्च परिशुद्धता की गारंटी देता है। GKG GSE का पूरी तरह से स्वचालित स्टेंसिल प्रिंटर सफाई प्रणाली तीन सफाई विधियों से सुसज्जित है: सूखी सफाई, गीली सफाई और वैक्यूम। इन विधियों का उपयोग संयोजन में या मैन्युअल रूप से किया जा सकता है यदि ग्राहक सफाई के समय को कम करना और उत्पादन दक्षता बढ़ाना पसंद करता है। नया डिज़ाइन किया गया वाइपिंग सिस्टम स्टेंसिल के साथ पूर्ण संपर्क सुनिश्चित करता है, और बढ़ी हुई वैक्यूम सक्शन जाल से अवशिष्ट पेस्ट को प्रभावी ढंग से हटा देता है, प्रभावी स्वचालित सफाई प्राप्त करता है।
GKG GSE सोल्डर पेस्ट प्रिंटर का CCD घटक और सफाई प्रणाली अलग-अलग हैं। जब CCD चालू होता है, तो यह सर्वो मोटर पर भार को कम करने के लिए स्वतंत्र रूप से चलता है, जिससे मशीन की गति और सटीकता में सुधार होता है। प्रिंटर की अत्यधिक अनुकूलनीय स्टील मेश फ्रेम क्लैम्पिंग सिस्टम सभी आकारों के स्क्रीन फ्रेम को प्रिंट कर सकती है और उत्पादन लाइन संचालन के दौरान त्वरित मॉडल परिवर्तन की अनुमति देती है।
GKG GSE स्वचालित सोल्डर पेस्ट प्रिंटिंग मशीन के मुख्य तकनीकी पैरामीटर:
(1) मुद्रण सटीकता: ±0.025mm
(2) दोहराव: ±0.01mm
(3) मुद्रण चक्र:<7.5s
(4) स्क्रीन फ्रेम का आकार 420×520mm—737×737mm तक होता है
(5) मुद्रण योग्य पीसीबी का आकार 50×50mm—400×310mm तक होता है
Charmhigh फ़ैक्टरी वास्तविक उत्पादन वीडियो:
https://www.youtube.com/watch?v=R3ir1PpvFo4
| GKG GSE स्वचालित स्टेंसिल प्रिंटर विनिर्देश: | ||
| मॉडल | GSE | |
| स्टेंसिल फ्रेम | न्यूनतम आकार | 370*370mm |
| अधिकतम आकार | 737*737mm | |
| पीसीबी | न्यूनतम आकार | 50*50mm |
| अधिकतम आकार | 400*340mm | |
| पीसीबी मोटाई | 0.4–6 mm | |
| पीसीबी बॉटम क्लीयरेंस | 15 mm | |
| GAP (स्नैप ऑफ) | 0 – 20 mm | |
| कन्वेयर ऊंचाई | 900 ±40 mm | |
| कन्वेयर दिशा | L>R, R>L, R>R, L>L (सॉफ्टवेयर नियंत्रित) | |
| कन्वेयर चौड़ाई समायोजन | ऑटो | |
| कन्वेयर गति | 1500mm/s(MAX), प्रोग्राम नियंत्रण | |
| स्थानांतरण विधि | एक चरण परिवहन रेल | |
| I/O इंटरफ़ेस | SMEMA | |
| पीसीबी स्थान | सहायता प्रणाली | चुंबकीय पिन, सपोर्ट ब्लॉक, और मैन्युअल रूप से वर्किंग प्लेटफ़ॉर्म को समायोजित करें |
| क्लैम्पिंग सिस्टम | शीर्ष पर और लचीला साइड क्लैम्पिंग | |
| स्कवीजी दबाव | 0 – 10 kg | |
| प्रिंट गति | 10 – 200 mm/s | |
| सफाई प्रणाली | ऑटो गीला/सूखा/वैक्यूम (3 तरीके) | |
| CCD FOV | 8 x 6 mm | |
| फिडुशियल संरेखण | ऑटो | |
| मुद्रण मोड | सिंगल या डबल स्कवीजी प्रिंटिंग | |
| स्कवीजी प्रकार | रबर स्कवीजी/स्टील स्कवीजी (कोण 45/55/60) | |
| विजन | ऊपर/नीचे सिस्टम देखें, डिजिटल कैमरा, ज्यामितीय मिलान स्थिति | |
| मशीन प्रदर्शन | ||
| स्थिति सटीकता दोहराएँ | ±0.01 mm | |
| मुद्रण सटीकता | ±0.025 mm | |
| चक्र समय | < 8 s | |
| (मुद्रण और सफाई समय और कैमरा को छोड़कर) | ||
| मशीन संचालन आवश्यकताएँ | ||
| वायु आपूर्ति | 4 – 6 बार | |
| बिजली की आपूर्ति | AC, 220 V ± 10%, 50/60 Hz, एकल चरण | |
| बिजली की खपत | 3 kW | |
| ऑपरेटिंग तापमान | -20℃~+45℃ | |
| ऑपरेटिंग आर्द्रता | 30 – 60 % | |
| प्रिंटर नियंत्रण | पीसी नियंत्रित | |
| मशीन आयाम | 1158 x 1362 x 1463 mm (L x W x H) | |
| ऑपरेटिंग सिस्टम | Windows XP या उच्चतर | |
| मशीन का वजन | लगभग। 1000 किलो | |
| विशिष्ट विवरण तकनीकी विकास और प्रगति के साथ बदल सकता है। यदि उत्पाद मेल नहीं खाता है, तो वास्तविक उत्पाद प्रबल होगा। | ||

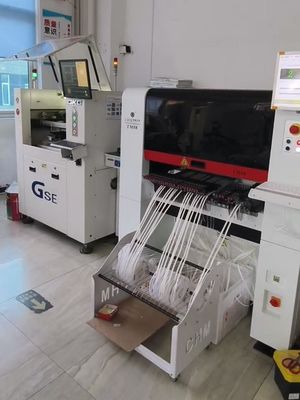

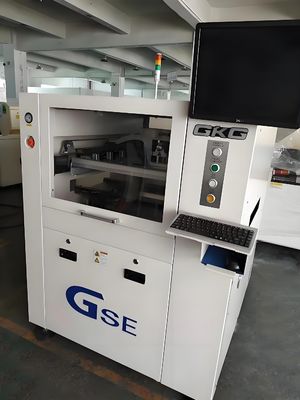

पूरी तरह से स्वचालित SMT उत्पादन लाइन फ़ैक्टरी साइट:
Charmhigh SMT फ़ैक्टरी उत्पादन लाइन, हम मशीन की स्थिरता सुनिश्चित करने के लिए हर दिन पीसीबी का उत्पादन करते हैं।
सेवा और वारंटी:
खरीद के समय से पूरी मशीन की 1 वर्ष की वारंटी अवधि और आजीवन सेवा है।
हम हमेशा मशीन के स्पेयर पार्ट्स प्रदान करते हैं, फ़ैक्टरी सीधे गारंटी के साथ आपूर्ति करती है।
हम ऑनलाइन प्रश्न/उत्तर और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं।
हम एक-से-एक बिक्री के बाद सेवा प्रदान करते हैं। प्रत्येक मशीन शिप आउट होने से पहले 100% अच्छी तरह से परीक्षण की जाती है।
