उत्पाद विवरण:
|
| सिर: | 10 हेड्स (31pcs नोजल ऑटो-चेंज स्थिति के साथ) | पीसीबी आकार: | 600(एल)*400(डब्ल्यू)मिमी (मानक) |
|---|---|---|---|
| बढ़ते गति: | इष्टतम गति: 45000CPH; | फीडर: | 100 पीसी एनएक्सटी इलेक्ट्रिक फीडर का समर्थन करें |
| अवयव: | 01005, 0201,0402,-5050, एसओपी, क्यूएफएन,बीजीए... | अधिकतम घटक ऊंचाई: | 12 मिमी |
| कैमरा: | IC camera: 1pcs (36X36mm); आईसी कैमरा: 1 पीसी (36X36 मिमी); Flying camera: 10pcs (1 | पीसीबी वितरण: | रेल के साथ 3 टुकड़े ऑटो डिलीवरी, चौड़ाई सॉफ्टवेयर द्वारा समायोजित की जा सकती है |
| आयाम: | 1600 (एल) * 1688 (डब्ल्यू) * 1560 (एच) मिमी | विद्युत आपूर्ति: | AC380V (50Hz, तीन चरण) 4.5kw |
| फीडर प्रकार: | फ़ूजी एनएक्सटी इलेक्ट्रिक फीडर | मोटर: | एक्स मोटर सर्वो मोटर + वाई एक्सिस डबल रैखिक मोटर्स |
| पीसीबी मोटाई: | 0.6-3.5 मिमी | शुद्ध भार: | 1930 किग्रा |

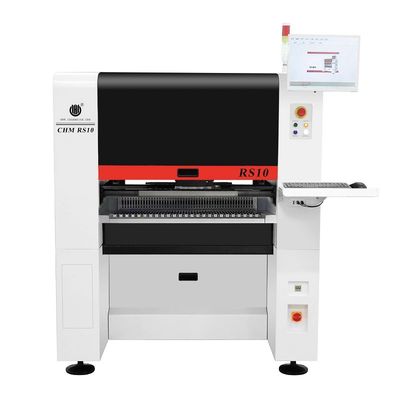

Charmhigh RS10 चुंबकीय निलंबन पिक एंड प्लेस मशीनदोहरी रैखिक मोटर ड्राइव
उच्च गति उच्च परिशुद्धता बड़े पीसीबी विधानसभा लाइन, पीसीबीए विनिर्माण के लिएसमर्थन 01005
परिचय
RS10 दस सिर उच्च परिशुद्धता, उच्च गति चुंबकीय निलंबन एसएमटी पिक और जगह मशीन
1इष्टतम गतिः45000CPH(हमारी कंपनी की सर्वोत्तम शर्तों के तहत)
2. माउंटिंग सटीकताः ((xy) + 0.035 मिमीसीपीके>1.0;
3घटकों की माउंटिंग रेंजः इंच आकार01005- 36 मिमीX36 मिमी और बड़े घटक
4. वैकल्पिकः नीली रोशनी स्कैनिंग, लेंस माउंटिंग, 1.2 मीटर लंबे पीसीबी माउंटिंग उत्पादन
कृपया हमारे यूट्यूब चैनल पर हमारा अनुसरण करें:
यूट्यूब पर असली कामकाजी वीडियोःhttps://www.youtube.com/watch?v=gKEczMsSI8U
नेपकोन प्रदर्शनी शो: https://www.youtube.com/watch?v=QBc1G8YdDxI
आकर्षक कार्यशाला वास्तविक उत्पादनः https://www.youtube.com/shorts/99TI9xDhP2M
Charmhigh RS10:
| आयाम | 1600 मिमी ((L) × 1688 मिमी ((W) × 1560 मिमी ((H) |
| वजन | 1930 किलो |
| विद्युत आपूर्ति | AC380V (50Hz, तीन चरण), 4.5kW |
| वायु आपूर्ति | 0.5MPa ~ 0.7MPa |
| वैक्यूम जनरेशन | अंतर्निहित वैक्यूम पंप |
| माउंटिंग हेड की मात्रा | 10 सिर |
| माउंटिंग गति | 45000सीपीएच (सर्वोत्तम); |
| बढ़ी हुई सटीकता | (XY) ± 0.035mm CPK≥1.0 |
| घटक ऊंचाई | ≤12 मिमी |
| घटक का प्रकार | 01005/0201/0402/06035050/SOT/SOP/QFP/QFN/BGA आदि (प्रतिरोधक/संधारित्र/डायोड/ट्रायोड/एलईडी/आईसी आदि) |
| घटक रेंज | इंच आकार 0201 से 36 मिमी * 36 मिमी, और बड़े घटकों को माउंट करना। |
| पीसीबी मोटाई | 0.6mm~3.5mm |
| पीसीबी का आकार | 600mm(L) × 400mm(W) (मानक); 1200mm(L) × 400mm(W) (वैकल्पिक) |
| पीसीबी परिवहन | 3-सेक्शन रेल ऑटोमैटिक कन्वेयर, पीसीबी समर्थन |
| नोजल परिवर्तन | स्वचालित नोजल परिवर्तन(31-छेद नोजल पुस्तकालय) |
| नियंत्रण प्रणाली | अंतर्निहित औद्योगिक कंप्यूटर (विंडोज 7) मॉनिटर, कीबोर्ड और माउस से सुसज्जित |
| ड्राइव प्रणाली | एक्स अक्ष द्वारा संचालित हैसर्वो मोटर,दोहरी रैखिक मोटर द्वारा संचालित वाई अक्ष |
| ट्रांसमिशन सिस्टम | X&Y अक्ष THK ग्राउंड बॉल स्क्रू और THK मूक रैखिक गाइड को अपनाता है(डबल शिकंजा के साथ वाई अक्ष) |
| भोजन प्रणाली | 100 NXT8 मिमी मानक फीडर स्टैक (आईसी ट्रे और स्टिक फीडर के लिए भी उपयुक्त) |
| दृष्टि प्रणाली | फ्लाई कैमरा×10 (घटक आकार लागूः 16mm×16mm); आईसी कैमरा×1 (घटक आकार लागूः 36mm×36mm); यह छवि सिलाई का कार्य करता है मार्क कैमरा×2 |
Charmhigh RS10 हाइलाइटः
1Y-अक्ष दोहरी रैखिक मोटर ड्राइव
2.सीपीके का पता लगाने का समर्थन करें
3.बड़े आकार के घटक की पहचान
4.एएनसी (स्वचालित नोजल चेंजर)
5एचडी आईसी विजन सिस्टम
6औद्योगिक ग्रेड के पीसने वाले प्लेटफॉर्म के साथ फ्रेम संरचना, Y अक्ष आंतरिक कास्टिंग
7. अंतर्निहित वैक्यूम पंप + सोलेनोइड वाल्व संरचना
8. स्वचालित थर्मल मुआवजा सुधार प्रणाली
9पीसीबी समर्थन उपकरण
10. डबल मार्क कैमरा, बड़े पीसीबी के लिए अच्छा है
अधिक मशीन सुविधाओं के लिए, कृपया हमारे बिक्री प्रबंधक से परामर्श करें...

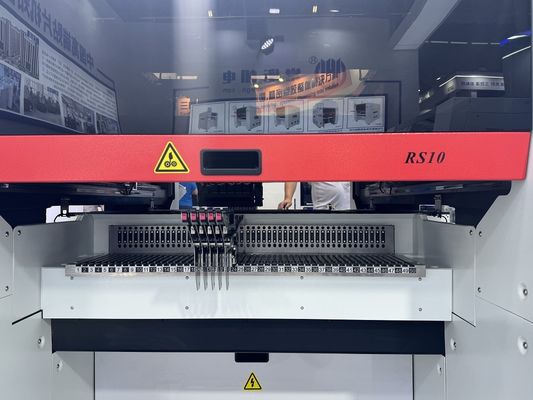

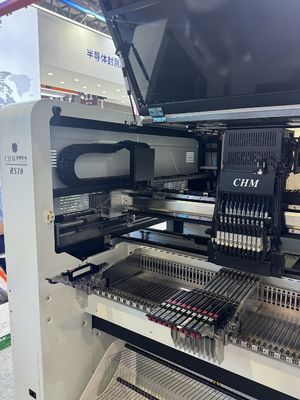

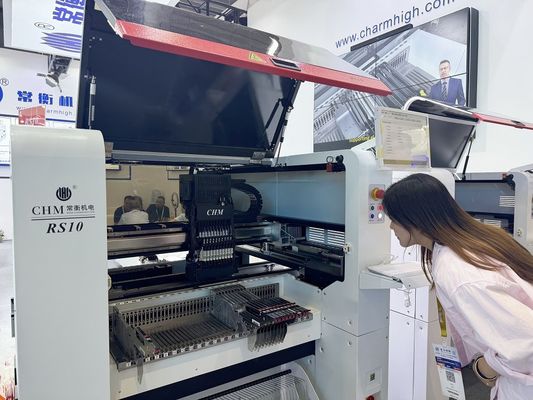

Charmhigh RS10 असली तस्वीरेंः
RS10 हमारे कारखाने में हर दिन वास्तविक उत्पादनः (100 फीडर स्लॉट, फुजी एनएक्सटी इलेक्ट्रिक फीडर के साथ काम करते हैं):
पीसीबी के नमूने:
Charmhigh कारखाने प्रत्यक्ष आपूर्ति, शीर्ष चीनी ब्रांड, विश्वसनीय निर्माताः
(समृद्ध स्टॉक, उत्कृष्ट बिक्री के बाद सेवा)
सेवा और वारंटीः
पूर्ण मशीन की खरीद के समय से 1 वर्ष की वारंटी अवधि है और आजीवन सेवा है।
हम हमेशा मशीनों के स्पेयर पार्ट्स प्रदान करते हैं, कारखाने की प्रत्यक्ष आपूर्ति गारंटी के साथ।
हम ऑनलाइन प्रश्न / उत्तर और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं।
हम एक-से-एक बिक्री के बाद सेवा प्रदान करते हैं।प्रत्येक मशीन 100% जहाज से बाहर जाने से पहले अच्छी तरह से परीक्षण किया।
