उत्पाद विवरण:
|
| अधिकतम पीसीबी आकार: | 350mm(L)x270mm(W) (Standard); 350मिमी(एल)x270मिमी(डब्ल्यू) (मानक); 600mm(L)x350mm(W | फीडर: | 50 पीसी यामाहा फीडर (वायवीय और बिजली फीडर) |
|---|---|---|---|
| संचालन व्यवस्था: | विंडोज (पीसी और कीबोर्ड माउस के साथ आता है) | प्रत्ययी अंशांकन: | ऑटो कैलिब्रेट मार्क पॉइंट |
| घटक ऊंचाई: | 12 मिमी | बढ़ते गति: | 11500CPH(optimal); 11500CPH(इष्टतम); IPC9850:8850cph IPC9850:8850cph |
| शुद्ध भार: | 310 किग्रा | नोक: | 13 पीसी नोजल लाइब्रेरी के साथ ऑटो नोजल परिवर्तक |
| आयाम: | 1050 मिमी (एल) x1050 मिमी (डब्ल्यू) x1360 मिमी (एच) | बढ़ते सटीकता: | (XY) ±0.06 मिमी CPK≥1.0 |
Charmhigh CHM-551 उच्च विन्यास लघु, उच्च परिशुद्धता 4-हेड पिक एंड प्लेस मशीन
उच्च स्थिरता के साथ छोटे बैच उत्पादन के लिए अच्छा है।
CHM-551 के साथ इलेक्ट्रॉनिक्स विनिर्माण के भविष्य को अनलॉक करें, एक कॉम्पैक्ट, उच्च परिशुद्धता 4-हेड SMT पिक एंड प्लेस मशीन छोटे से मध्यम बैच उत्पादन के लिए डिज़ाइन की गई है।यह अत्याधुनिक समाधान असाधारण सटीकता प्रदान करता है, 0201, QFN, BGA, और अधिक जैसे छोटे घटकों का समर्थन करता है, जिससे यह आर एंड डी, प्रोटोटाइपिंग और लागत प्रभावी पीसीबी असेंबली के लिए अंतिम विकल्प बन जाता है।
CHM-551 क्यों चुनें?
1उच्च परिशुद्धताः उच्च परिशुद्धता वाली बॉल स्क्रू प्रणाली और उन्नत विजन कैमरों के साथ निर्दोष प्लेसमेंट प्राप्त करें, विश्वसनीय परिणामों के लिए सही आईसी संरेखण और सीपीके≥1.0 अनुपालन सुनिश्चित करें।
2उच्च गति प्रदर्शनः 11,500 सीपीएच (आईपीसी9850: 8,850 सीपीएच) की इष्टतम गति के साथ उत्पादकता बढ़ाएं, गुणवत्ता का त्याग किए बिना छोटे बैच रन के लिए आदर्श।
3. स्मार्ट ऑटोमेशन: आपके कार्यप्रवाह को सुव्यवस्थित करने और मूल्यवान समय मुक्त करने के लिए स्वचालित नोजल परिवर्तन (13-सेट पुस्तकालय), थर्मल मुआवजा और पीसीबी ऑटो-कन्वेयर की सुविधा है।
4कॉम्पैक्ट और बहुमुखीः अंतरिक्ष की बचत करने वाले डेस्कटॉप या ऊर्ध्वाधर आधार विकल्प किसी भी कार्यक्षेत्र में निर्बाध रूप से फिट होते हैं, 400x300 मिमी तक पीसीबी और 50 यामाहा फीडर (न्यूमेटिक/इलेक्ट्रिक) का समर्थन करते हैं।
5लागत प्रभावी नवाचारः गुणवत्ता पर समझौता किए बिना सस्ती, सीएचएम-551 स्टार्टअप, प्रयोगशालाओं और व्यवसायों के लिए एकदम सही है, जिनका उद्देश्य एसएमटी उत्पादन को कुशलतापूर्वक स्केल करना है।
प्रमुख विशेषताएं:

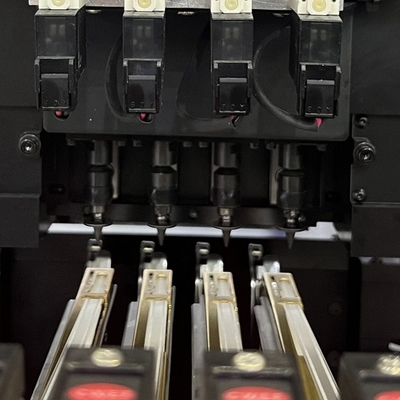

14-हेड डिजाइनः तेजी से असेंबली के लिए एक साथ कई घटकों को संभालता है।
2. 0201 क्षमताः सबसे छोटे घटकों को आसानी से संभालता है, आधुनिक इलेक्ट्रॉनिक्स के लिए आदर्श है।
3उपयोगकर्ता के अनुकूल सॉफ्टवेयर: सहज ज्ञान युक्त इंटरफ़ेस ऑपरेशन को सरल बनाता है, विशेषज्ञ कौशल की आवश्यकता नहीं होती है।
4मजबूत निर्माणः उच्च अंत विन्यास स्थायित्व और दीर्घकालिक प्रदर्शन सुनिश्चित करता है।
5. वैश्विक सहायताः 1 वर्ष की वारंटी, आजीवन सेवा और चार्महाइ से समर्पित तकनीकी सहायता द्वारा समर्थित।
के लिए एकदम सहीः
-एसएमटी प्रोटोटाइपिंगः अपने डिजाइनों को तेजी से सटीकता के साथ जीवन में लाएं।
-छोटे बैच उत्पादनः स्टार्टअप और आला निर्माताओं के लिए लागत प्रभावी।
अनुसंधान एवं विकास प्रयोगशालाएं: परीक्षण और नवाचार के लिए लचीली और विश्वसनीय।
| CHM-551 विनिर्देश | |
| आयाम | 1050mm(L) x1050mm(W) x 1360mm(H) |
| वजन | 310 किलोग्राम |
| विद्युत आपूर्ति | AC220V (50Hz, एकल चरण) 1.5kw |
| वायु आपूर्ति | 0.5MPa ~ 0.7MPa |
| वैक्यूम जनरेशन | वैक्यूम पंप |
| माउंटिंग हेड की मात्रा | 4 सिर |
| माउंटिंग गति | 11500CPH (सर्वोत्तम)IPC9850: 8850cph |
| बढ़ी हुई सटीकता | (XY) ± 0.06 मिमी;सीपीके≥1.0 |
| घटक ऊंचाई | 12 मिमी |
| घटक का प्रकार | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA आदि (प्रतिरोधक/संधारित्र/डायोड/ट्रायोड/एलईडी/आईसी आदि) |
| पीसीबी मोटाई | 0.6mm~3.5mm |
| पीसीबी का आकार | 350mm(L) x270mm(W) (मानक); 600mm ((L) x350mm ((W) (वैकल्पिक) |
| नोजल परिवर्तन | एबाह्य नोजल परिवर्तन(13-छेद नोजल पुस्तकालय) |
| नियंत्रण प्रणाली | अंतर्निहित औद्योगिक कंप्यूटर (विंडोज 7) मॉनिटर, कीबोर्ड और माउस से सुसज्जित |
| ड्राइव प्रणाली |
एक्स और वाई धुरी सर्वो मोटर द्वारा संचालित; लचीली एस-वक्र त्वरण और विलंबता को अपनाना |

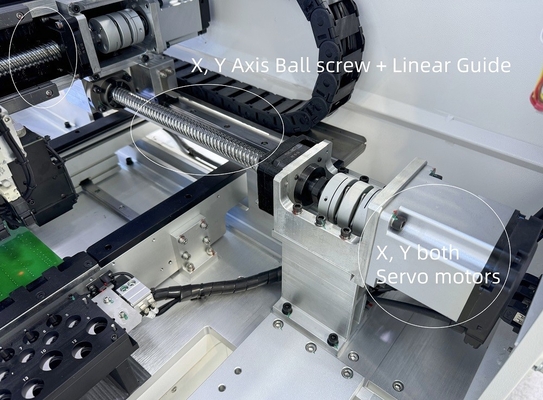

| ट्रांसमिशन सिस्टम | बॉल स्क्रू + रैखिक गाइड |
| भोजन प्रणाली | 50 यामाहा 8 मिमी मानक वायवीय/इलेक्ट्रिक फीडर स्टैक (आईसी ट्रे और स्टिक फीडर के लिए भी उपयुक्त) |
| दृष्टि प्रणाली | स्नैपशॉट कैमराx4 (घटक आकार लागूः 14mm×14mm); IC camerax1 (घटक आकार लागूः 25mm×25mm); मार्क कैमराएक्स2 |

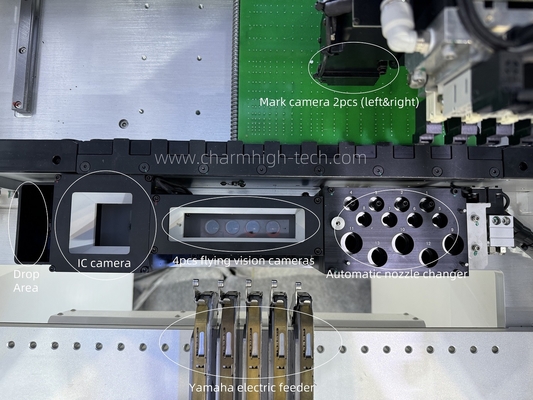

100% असली तस्वीरेंः

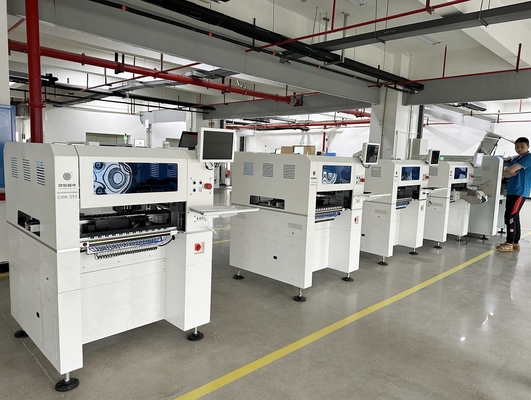

इसमें दो प्रकार के डेस्कटॉप संस्करण और ऊर्ध्वाधर संस्करण हैं, यह पूर्ण स्वचालित एसएमटी उत्पादन लाइन कर सकता हैः
ग्राहक द्वारा पीसीबी नमूनाः

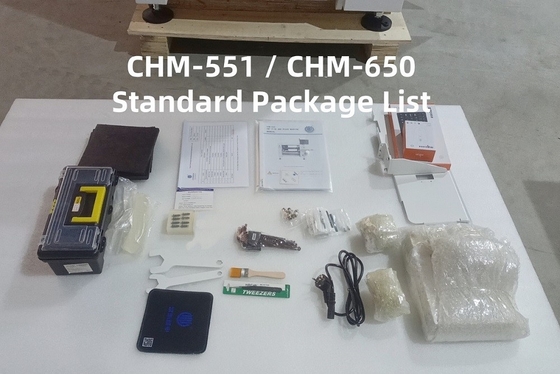

CHM-551 भागों की सूची
| पद | मात्रा | पद | मात्रा |
| पिक एंड प्लेस मशीन | 1 | चिमटी | 1 |
| नोजल | 8 | इनर हेक्सागोन स्प्लर | 1 |
| औजार बॉक्स | 1 | स्नेहन तेल | 1 |
| वारंटी कार्ड | 1 | फ़िल्टर | 4 |
| उपयोगकर्ता पुस्तिका | 1 | त्वरित कनेक्टर | 1 |
| परीक्षण रिपोर्ट | 1 | माउस पैड | 1 |
| ब्रश | 1 | पावर केबल | 1 |
कृपया ध्यान दें:
पिक एंड प्लेस मशीन पैकेज में शामिल सभी सामानों के साथ पूरी तरह से सेट है, मशीन उपयोग के लिए तैयार है!
आपको केवल एक बाहरी वायु कंप्रेसर (वायुवर्धक फीडर्स के लिए हवा की आपूर्ति) तैयार करने की आवश्यकता है।
कृपया इस मशीन को आत्मविश्वास के साथ खरीदें।
अपने पिक एंड प्लेस मशीन के साथ आनंद लें!
