उत्पाद विवरण:
|
| Heads: | 10 heads (with 37pcs nozzle auto-change position) | PCB size: | 600mm(L)×400mm(W) (standard); 1200mm(L)×400mm(W) (optional) |
|---|---|---|---|
| Mounting speed: | 42000cph (optimal) | फीडर: | 100 पीसी एनएक्सटी इलेक्ट्रिक फीडर का समर्थन करें |
| Component: | 01005, 0201,0402,-5050, SOP, QFN,BGA... | Maximum component height: | 12mm |
| Camera: | IC camera: 1pcs (36X36mm); Flying camera: 10pcs (16X16mm); MARK camera: 2pcs | PCB delivery: | 3 pieces auto delivery with rails, width can be adjusted by software |
| Dimension: | 1600 (L) * 1688 (W) * 1560 (H) mm | विद्युत आपूर्ति: | AC380V (50Hz, तीन चरण) 4.5kw |
| Feeder type: | Fuji NXT electric feeder | Mounting Accuracy: | (XY)±0.035mm; CPK≥1.0 |
| PCB thickness: | 0.6-3.5mm | Gross weight: | 2256kg |
| Package size: | 172X180X179 cm | ||
| प्रमुखता देना: | एसएमडी पीसीबी विनिर्माण मशीन,उच्च गति पीसीबी विनिर्माण मशीन,इलेक्ट्रॉनिक्स उत्पादन पीसीबी विनिर्माण मशीन |
||

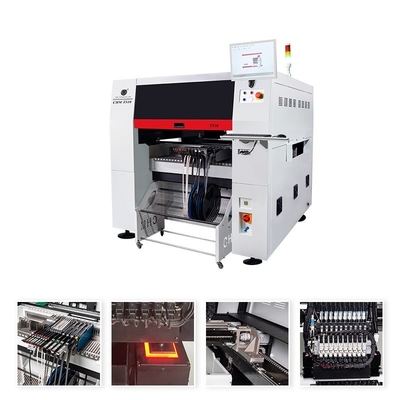

उन्नत TS10 उच्च गति SMT 100 फीडर स्लॉट के साथ पूरी तरह से स्वचालित पिक एंड प्लेस मशीन
बड़े एसएमटी उत्पादन लाइन, पीसीबी असेंबली लाइन, पीसीबीए विनिर्माण के लिए,01005 समर्थित,सीपीके≥1.0
परिचय
TS10 दस सिर वाली उच्च परिशुद्धता, उच्च गति वाली सामान्य-सार्वभौमिक पिक एंड प्लेस मशीन
1इष्टतम गतिः42000CPH(हमारी कंपनी की सर्वोत्तम शर्तों के तहत)
2. माउंटिंग सटीकताः ((xy) + 0.03 मिमीसीपीके>1.0
3घटकों की माउंटिंग रेंजः इंच आकार01005- 36 मिमीX36 मिमी और बड़े घटक
4. वैकल्पिकः नीली रोशनी स्कैनिंग, लेंस माउंटिंग, 1.2 मीटर लंबे पीसीबी माउंटिंग उत्पादन
यहाँ से TS10 की सूची डाउनलोड करने के लिए क्लिक करें: TS10 - कैटलॉग.pdf

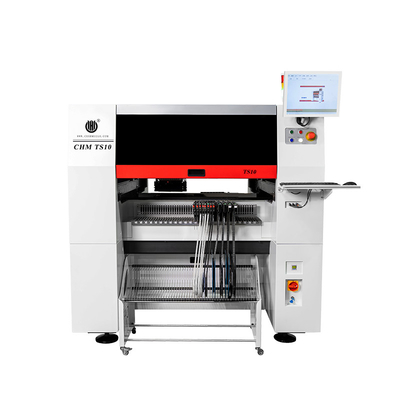

Charmhigh TS10 के विनिर्देशः
| आयाम | 1600 मिमी ((L) × 1688 मिमी ((W) × 1560 मिमी ((H) |
| वजन | 1930 किलो |
| विद्युत आपूर्ति | AC380V (50Hz, तीन चरण), 4.5kW |
| वायु आपूर्ति | 0.5MPa ~ 0.7MPa |
| वैक्यूम जनरेशन | अंतर्निहित वैक्यूम पंप |
| माउंटिंग हेड की मात्रा | 10 सिर |
| माउंटिंग गति | 43000cph (उत्तम) |
| बढ़ी हुई सटीकता | (XY) ± 0.03 मिमीसीपीके≥1.0 |
| घटक ऊंचाई | ≤12 मिमी |
| घटक का प्रकार | 01005/0201/0402/06035050/SOT/SOP/QFP/QFN/BGA आदि (प्रतिरोधक/संधारित्र/डायोड/ट्रायोड/एलईडी/आईसी आदि) |
| घटक रेंज | इंच आकार 0201 से 36 मिमी * 36 मिमी, और बड़े घटकों को माउंट करना। |
| पीसीबी मोटाई | 0.6mm~3.5mm |
| पीसीबी का आकार | 600mm(L) × 400mm(W) (मानक); 1200mm(L) × 400mm(W) (वैकल्पिक) |
| पीसीबी परिवहन | 3-सेक्शन रेल ऑटोमैटिक कन्वेयर, पीसीबी समर्थन |
| नोजल परिवर्तन | स्वचालित नोजल परिवर्तन(37-छेद नोजल पुस्तकालय) |
| नियंत्रण प्रणाली | अंतर्निहित औद्योगिक कंप्यूटर (विंडोज 7) मॉनिटर, कीबोर्ड और माउस से सुसज्जित |
| ड्राइव प्रणाली | एक्स और वाई अक्ष द्वारा संचालितपैनासोनिक ए6 सर्वो मोटर्स (डबल मोटर्स द्वारा वाई अक्ष)लचीला एस-वक्र त्वरण और विलंब को अपनाना |
| ट्रांसमिशन सिस्टम | X&Y अक्ष THK ग्राउंड बॉल स्क्रू और THK मूक रैखिक गाइड को अपनाता है(डबल शिकंजा के साथ वाई अक्ष) |
| भोजन प्रणाली | 100 NXT8 मिमी मानक फीडर स्टैक (आईसी ट्रे और स्टिक फीडर के लिए भी उपयुक्त) |
| दृष्टि प्रणाली | फ्लाई कैमरा×10 (घटक आकार लागूः 16mm×16mm); आईसी कैमरा×1 (घटक आकार लागूः 36mm×36mm); यह छवि सिलाई का कार्य करता है मार्क कैमरा×2 |
हाइलाइट करें:
1. सीपीके का पता लगाने का समर्थन,न्यूनतम घटक 01005
2. Y-अक्ष को अपनाता हैट्विन सर्वो मोटरनियंत्रण प्रणाली
3. स्वचालित थर्मल मुआवजा सुधार प्रणाली
4. अंतर्निहित वैक्यूम पंप + सोलेनोइड वाल्व संरचना
5.स्वचालित नोजल परिवर्तन(37 सेट नोजल पुस्तकालय)
6पीसीबी समर्थन उपकरण
7. डबल मार्क कैमरा, बड़े पीसीबी के लिए अच्छा है
8..
अधिक मशीन सुविधाओं के लिए, कृपया हमारे खाता प्रबंधक से परामर्श करें
TS10 का मुख्य आकर्षण:
1/वाई-अक्ष ट्विन सर्वो नियंत्रण प्रणाली को अपनाता है
वाई-अक्ष दोहरी पैनासोनिक ए6 सर्वो मोटर,THK ग्राउंड स्क्रू,मूक रैखिक गाइड को अपनाता है
2/सीपीके का पता लगाने का समर्थन करें
यह सुनिश्चित करना कि प्रक्रिया क्षमताएं स्थिर और गारंटीकृत रहें
3/बड़े आकार का घटक पहचान(हल्के से उठाने, पहचानने और सटीक रूप से माउंट करने के लिए) जब lC कैमरा पहचान क्षेत्र से अधिक हो जाता है, तो विभाजन पहचान का समर्थन किया जाता है और एक पूर्ण डिवाइस छवि स्वचालित रूप से बनाई जाती है
4/एएनसी (स्वचालित नोजल चेंजर)
स्वचालित नोजल वितरण और स्वचालित नोजल प्रतिस्थापन5/स्वचालित थर्मल मुआवजा सुधार प्रणाली। उपकरण की दीर्घकालिक कार्य स्थिरता सुनिश्चित करें

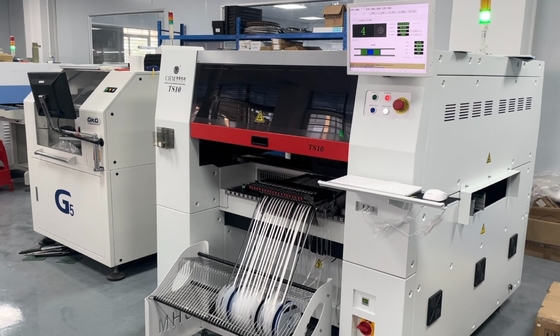

हमारे कारखाने में TS10 वास्तविक तस्वीरः100 फीडर स्लॉट (फुजी एनएक्सटी इलेक्ट्रिक फीडर के साथ काम करें):

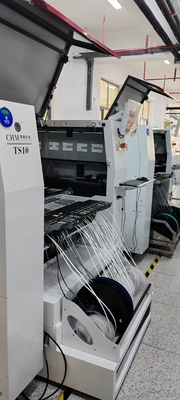

ग्राहक साइटः
नमूने:
कारखाने से प्रत्यक्ष आपूर्ति:
सेवा और वारंटीः
पूर्ण मशीन की खरीद के समय से 1 वर्ष की वारंटी अवधि है और आजीवन सेवा है।
हम हमेशा मशीनों के स्पेयर पार्ट्स प्रदान करते हैं, कारखाने की प्रत्यक्ष आपूर्ति गारंटी के साथ।
हम ऑनलाइन प्रश्न / उत्तर और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं।
हम एक-से-एक बिक्री के बाद सेवा प्रदान करते हैं।प्रत्येक मशीन 100% जहाज से बाहर जाने से पहले अच्छी तरह से परीक्षण किया।
