उत्पाद विवरण:
|
| अधिकतम पीसीबी आकार: | 350mm(L)x270mm(W) (Standard); 350मिमी(एल)x270मिमी(डब्ल्यू) (मानक); 600mm(L)x350mm(W | फीडर: | 50 पीसी यामाहा फीडर (वायवीय और बिजली फीडर) |
|---|---|---|---|
| संचालन व्यवस्था: | विंडोज (पीसी और कीबोर्ड माउस के साथ आता है) | प्रत्ययी अंशांकन: | ऑटो कैलिब्रेट मार्क पॉइंट |
| घटक ऊंचाई: | 12 मिमी | बढ़ते गति: | 11500CPH(optimal); 11500CPH(इष्टतम); IPC9850:8850cph IPC9850:8850cph |
| शुद्ध भार: | 260 किग्रा/310 किग्रा | नोक: | 13 पीसी नोजल लाइब्रेरी के साथ ऑटो नोजल परिवर्तक |
| आयाम: | 1050मिमी(एल)x1050मिमी(डब्ल्यू)x1360/885मिमी(एच) | बढ़ते सटीकता: | (XY) ±0.05mm CPK≥1.0 |
| प्रमुखता देना: | CPK≥1.0 पिक एंड प्लेस मशीन,4 सिर पिक एंड प्लेस मशीन,छोटी पिक एंड प्लेस मशीन |
||

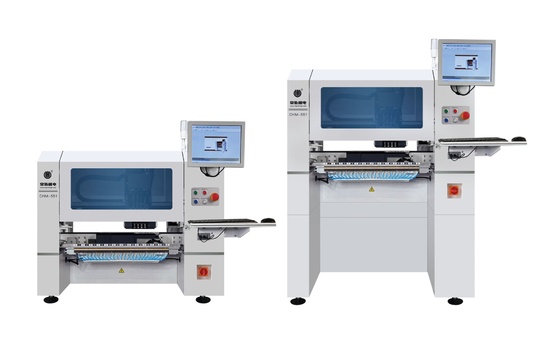

प्रतिभाशालीCHM-551चार सिर की एसएमटी पिक एंड प्लेस मशीन
सुपर उच्च परिशुद्धता, उच्च विन्यास, आसान संचालन, कमरे को बचाया।
उच्च स्थिरता के साथ उच्च परिशुद्धता प्रोटोटाइप और छोटे बैच उत्पादन के लिए बहुत अच्छा है।
विवरण:
यह 4 सिर CHM-551 इलेक्ट्रॉनिक्स विनिर्माण में सटीकता और उपयोग में आसानी के लिए डिज़ाइन किया गया है जबकि इसकी गति बहुत अधिक नहीं है, वास्तविक गति 8850 CPH है। यह सटीकता में उत्कृष्ट है,उल्लेखनीय परिशुद्धता के साथ 0201 घटकों को संभालने में सक्षम है और कठोर सीपीके परीक्षण पारित किया है.
इसका कॉम्पैक्ट डिजाइन प्रोटोटाइपिंग और छोटे से मध्यम उत्पादन सेटअप में पूरी तरह से फिट बैठता है।
जो बाजार पर सबसे उन्नत छोटे माउंटर में से एक है।
CHM-551 SMT पिक एंड प्लेस मशीन (ऑटो नोजल चेंज के साथ) उपयुक्त उच्च परिशुद्धता प्रोटोटाइपिंग और ईएसएमटी असेंबली के लिए आर्थिक समाधान।
CHM-551 यूट्यूब पर कामकाजी वीडियोः
https://www.youtube.com/watch?v=OawJh43K9EI
Chm-551 पैकिंग और दक्षिण अफ्रीका के लिए जहाज के लिए तैयारः
https://www.youtube.com/watch?v=KBGGZVmYOzY
CHM-551 कैटलॉग डाउनलोडःCharmhigh CHM-551.pdf
मशीन की विशेषताएं
1.समर्थन सीपीके परीक्षण

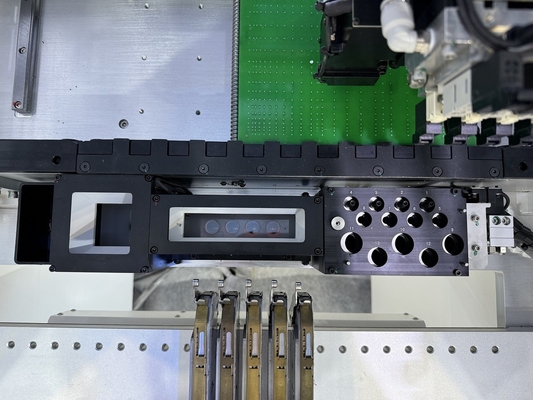

2. स्वचालित नोजल परिवर्तन (13 सेट नोजल पुस्तकालय)
3.थर्मल मुआवजा
4. स्वचालित परिवहन
5. इष्टतम गति:11500CPH IPC9850:8850CPH
6. .......
अधिक मशीन सुविधाओं के लिए, कृपया हमारे खाता प्रबंधक से परामर्श करें
CHM-551 भागों की सूची
| पद | मात्रा | पद | मात्रा |
| पिक एंड प्लेस मशीन | 1 | चिमटी | 1 |
| नोजल | 8 | इनर हेक्सागोन स्प्लर | 1 |
| औजार बॉक्स | 1 | स्नेहन तेल | 1 |
| वारंटी कार्ड | 1 | फ़िल्टर | 4 |
| उपयोगकर्ता पुस्तिका | 1 | त्वरित कनेक्टर | 1 |
| परीक्षण रिपोर्ट | 1 | माउस पैड | 1 |
| ब्रश | 1 | पावर केबल | 1 |
| CHM-551 विनिर्देश | |
| आयाम | 1050mm(L) x1050mm(W) x 1360mm(H) / 885mm |
| वजन | 260 किलोग्राम और 310 किलोग्राम |
| विद्युत आपूर्ति | AC220V (50Hz, एकल चरण) 1.5kw |
| वायु आपूर्ति | 0.5MPa ~ 0.7MPa |
| वैक्यूम जनरेशन | वैक्यूम पंप |
| माउंटिंग हेड की मात्रा | 4 सिर |
| माउंटिंग गति | 11500CPH (सर्वोत्तम)IPC9850: 8850cph |
| बढ़ी हुई सटीकता | (XY) ± 0.05 मिमी;सीपीके≥1.0 |
| घटक ऊंचाई | 12 मिमी |
| घटक का प्रकार | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA आदि (प्रतिरोधक/संधारित्र/डायोड/ट्रायड/एलईडी/आईसी आदि) |
| पीसीबी मोटाई | 0.6mm~3.5mm |
| पीसीबी का आकार | 350mm(L) x270mm(W) (मानक); 600mm ((L) x350mm ((W) (वैकल्पिक) |
| नोजल परिवर्तन | स्वचालित नोजल परिवर्तन(13-छेद नोजल पुस्तकालय) |
| नियंत्रण प्रणाली | अंतर्निहित औद्योगिक कंप्यूटर (विंडोज 7) मॉनिटर, कीबोर्ड और माउस से सुसज्जित |
| ड्राइव प्रणाली |
एक्स और वाई धुरी सर्वो मोटर द्वारा संचालित; लचीली एस-वक्र त्वरण और विलंबता को अपनाना |

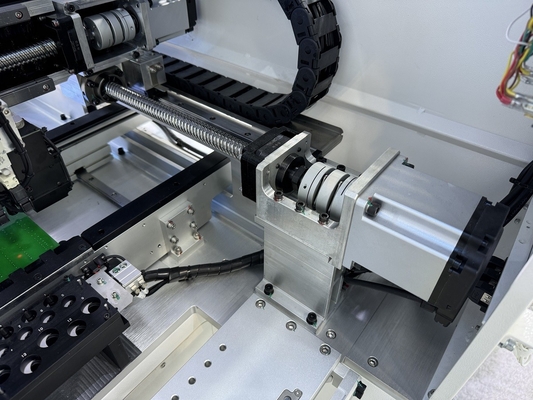

| ट्रांसमिशन सिस्टम | बॉल स्क्रू + रैखिक गाइड |
| भोजन प्रणाली | 50 यामाहा 8 मिमी मानक वायवीय/इलेक्ट्रिक फीडर स्टैक (आईसी ट्रे और स्टिक फीडर के लिए भी उपयुक्त) |
| दृष्टि प्रणाली | स्नैपशॉट कैमराx4 (घटक आकार लागूः 14mm×14mm); IC camerax1 (घटक आकार लागूः 25mm×25mm); मार्क कैमराएक्स2 |
हाइलाइट करें:
1. ऑटो नोजल विनिमय, आप मैन्युअल रूप से नोजल बदलने की जरूरत नहीं है, बहुत सुविधाजनक!
2. मजबूत दृष्टि कैमरा प्रणाली, उच्च सटीकता के साथ अद्यतन कैमरों, आईसी प्लेससीडी अधिक सटीक, और न्यूनतम घटक 0201.
3. पीसीबी ऑटो कन्वेयर के साथ, एक छोटी सी एसएमटी उत्पादन लाइन का निर्माण, अपने हाथों को मुक्त!
4स्मार्ट सॉफ्टवेयर के साथ उच्च कॉन्फ़िगरेशन, अधिक जीवनकाल, Charmhigh मजबूत यांत्रिक भाग प्रदान करता है।
मुख्य विशेषताएं:
4 सिर, 50 फीडर स्टैक, सर्वो मोटर, पीसीबी ऑटो कन्वेयर, गेंद पेंच,
थर्मल मुआवजा, 19 छेद स्वचालित नोजल परिवर्तन, 0201, CPK परीक्षण पारित किया......
आदर्श परिणाम के साथ आईसी माउंटिंग, अधिकतम समर्थन 25x25 मिमी आकार आईसी, छोटे पिच सही माउंटिंग।

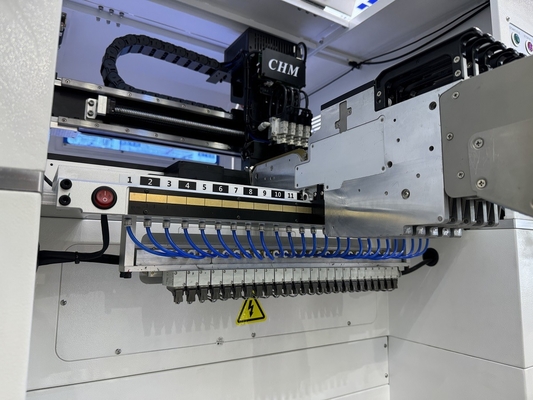

एक पक्ष में 25 फीडर स्लॉट हैं, दोनों पक्षों में मिलकर 50 पीसी हैं।
समर्थन यामाहा फीडर (दोनों विद्युत फीडर और वायवीय फीडरः
उच्च परिशुद्धता के साथ बहुत स्थिर, चीन में सबसे अच्छा 4 सिर मॉडल।
Charmhigh, शीर्ष Chiense ब्रांड.
एसएमटी उत्पादन लाइन की सिफारिशः
पंक्ति 1:
3040 सोल्डर पेस्ट प्रिंटर, CHM-551 SMD पिक एंड प्लेस रोबोट, T961 रिफ्लो ओवन
पंक्ति 2:
कृपया ध्यान दें:
पिक एंड प्लेस मशीन पैकेज में शामिल सभी सामानों के साथ पूरी तरह से सेट है, मशीन उपयोग के लिए तैयार है!
आपको केवल एक बाहरी वायु कंप्रेसर (वायुवर्धक फीडर्स के लिए हवा की आपूर्ति) तैयार करने की आवश्यकता है।
कृपया इस मशीन को आत्मविश्वास के साथ खरीदें।
अपने पिक एंड प्लेस मशीन के साथ आनंद लें!
