उत्पाद विवरण:
|
| संचालन शक्ति: | 6 किलोवाट | स्टार्ट-अप पावर: | 32 किलोवाट |
|---|---|---|---|
| ताप क्षेत्र की मात्रा: | ऊपरी8/नीचे8 | ताप क्षेत्र: | 2830*350मिमी (विकल्प: 400मिमी) |
| स्वचालित रेल के साथ: | हाँ | हल्की शुरूआती कसरत करने का समय: | लगभग 20 मिनट |
| पीसी नियंत्रण के साथ: | हाँ, सीमेंस औद्योगिक कंप्यूटर | शीतलन क्षेत्र: | 2 |
| आयाम: | 4200*750*1430मिमी | शुद्ध भार: | 1000 किग्रा |
| प्रमुखता देना: | पीसी नियंत्रण सीसा मुक्त रिफ्लो ओवन,पीसी 8835 सीसा मुक्त रिफ्लो ओवन,PC8835 स्वचालित रेल रिफ्लो ओवन |
||
PC8835 पूर्ण स्वचालित रेल रिफ्लो ओवन + PC नियंत्रण 8 तापमान क्षेत्र (ऊपर8+नीचे8)
आर्थिक लीड-फ्री एसएमटी रिफ्लो ओवन PC8835 / PC8840 सोल्डरिंग मशीन
2830*350mm, जालचौड़ाई 350mm,8 जोन 6KW सोल्डरिंग वेल्डिंग मशीन
PC8835 कैटलॉग डाउनलोड करें:
PC8835 रिफ्लो ओवन - निर्देश.pdf
PC8835 के लिए तकनीकी पैरामीटर
| मॉडल |
PC8835 या PC8840 (PC नियंत्रण, ऊपर8+नीचे8, 350mm(या 400mm) चौड़ाई |
| हीटिंग भाग पैरामीटर | |
| हीटिंग जोन | ऊपर8 + नीचे8 |
| हीटिंग लंबाई | 2830mm |
| कूलिंग जोन | 2 |
| कन्वेयर पैरामीटर | |
| पीसीबी की अधिकतम चौड़ाई | जाल चौड़ाई 350mm(या 400mm), रेल समायोज्य 250mm |
| कन्वेयर दिशा | L→R (R→L.विकल्प) |
| कन्वेयर की ऊंचाई | जाल 880±20mm |
| परिवहन प्रणाली | बेल्ट कन्वेयर+ रेल कन्वेयर |
| कन्वेयर गति | 0-2000mm/मिनट |
| नियंत्रण पैरामीटर | |
| बिजली की आपूर्ति | 5 तार 380V 50/60Hz |
| शुरू करने की शक्ति | 24KW |
| ऑपरेशन की खपत की शक्ति | लगभग 5-6KW |
| नियंत्रण फैशन | औद्योगिक पीसी + मॉनिटर |
| वार्म-अप समय | लगभग 20 मिनट |
| तापमान नियंत्रण की सीमा | कमरे का तापमान-350℃ |
| तापमान नियंत्रण | औद्योगिक पीसी+तापमान मॉड्यूल नियंत्रण, एसएसआर ड्राइवर |
| तापमान नियंत्रण की सटीकता | ± 1℃ |
| तापमान वितरण त्रुटि | ± 2℃ |
| समस्या अलार्म | असामान्य तापमान (स्थिर तापमान के बाद अल्ट्रा-उच्च या अल्ट्रा-निम्न तापमान) |
| बोर्ड ड्रॉप अलार्म | विकल्प |
| मशीन का आकार और वजन | |
| शुद्ध वजन | लगभग 1000kg |
| आयाम(मिमी) L×W×H | L3600×W700×H1430 |
PC8835 /PC8840 के लिए विवरण:
1.स्वतंत्र परिसंचारी वायु संरचना, शीर्ष और नीचे हीटिंग विधियों, उच्च तापीय दक्षता और तेजी से तापमान वृद्धि के साथ पेटेंट हीटिंग वायर तकनीक, लगभग 20 मिनट में कमरे के तापमान से निर्धारित कार्य तापमान तक पहुंचना, वेल्डिंग क्षेत्र में निर्धारित तापमान और वास्तविक तापमान के बीच 30 डिग्री सेल्सियस से कम का तापमान अंतर।
2.ताइवान सैन यू से एक समर्पित उच्च तापमान मोटर से लैस, सीधे गर्म हवा हीटिंग को चलाने के लिए युग्मित, संतुलित गर्म हवा वितरण, कम शोर और न्यूनतम कंपन सुनिश्चित करता है, जिससे 0201 घटकों को परिवहन के दौरान अपनी जगह पर रहने की अनुमति मिलती है।
3.आयातित घोंघा शेल वायु परिसंचरण और तीन-परत वायु वितरण उपकरणों के साथ अद्वितीय वायु वाहिनी डिजाइन, समान वायु परिसंचरण, बड़ी गर्मी क्षमता प्रदान करता है, और प्रीहीटिंग जोन, तापमान नियंत्रण जोन और वेल्डिंग जोन के लिए अलग हीटिंग प्रदान करता है, स्वतंत्र परिसंचरण और तापमान नियंत्रण के साथ, प्रत्येक तापमान क्षेत्र को ±1 डिग्री सेल्सियस की सटीकता के साथ नियंत्रित किया जाता है, और भट्टी कक्ष को एक वायवीय शीर्ष कवर के साथ खोला जाता है।
4.मानक विन्यास में दो मजबूर शीतलन क्षेत्र शामिल हैं, जिसमें शीतलन वायु तापमान 5 डिग्री सेल्सियस जितना कम हो जाता है, और पहले शीतलन क्षेत्र में शीतलन दर -5 डिग्री सेल्सियस/एस तक पहुंच सकती है। विभिन्न लीड-फ्री प्रक्रियाओं की आवश्यकताओं को प्रभावी ढंग से पूरा करता है।
5.विभिन्न मॉडलों के तापमान वक्रों को समायोजित करने के लिए उपयुक्त, दोहरे या तिहरे वेल्डिंग जोन कॉन्फ़िगरेशन के साथ, न्यूनतम 8 डिग्री सेल्सियस के साथ आठ-लाइन प्रोफाइल टेस्ट, और जापान या यूरोप और अमेरिका में लीड-फ्री सोल्डरिंग प्रक्रियाओं के लिए विशेष रूप से तैयार किए गए निरंतर वक्र परीक्षण।
6.समर्पित परिवहन गाइड रेल का नवीनतम डिज़ाइन, उच्च तापमान प्रतिरोधी और पहनने के लिए प्रतिरोधी एल्यूमीनियम मिश्र धातु से बना है, जो उच्च कठोरता और कोई विरूपण सुनिश्चित करता है।
7.परिवहन प्रणाली चर आवृत्ति गति नियंत्रण का उपयोग करती है, जो आयातित जापानी डोंगचुआन मोटर्स द्वारा संचालित होती है, सिंक्रनाइज़ परिवहन के लिए उच्च गुणवत्ता वाली स्टेनलेस स्टील चेन और SUS316 सामग्री स्टेनलेस स्टील मेश बेल्ट के साथ, आगे स्थिर परिवहन सुनिश्चित करती है। यह एक निर्बाध बिजली आपूर्ति (यूपीएस) फ़ंक्शन से भी लैस है, जो अचानक बिजली कटौती के कारण भट्टी के अंदर पीसीबी को होने वाले नुकसान को प्रभावी ढंग से रोकता है।
8.एक औद्योगिक कंप्यूटर द्वारा नियंत्रित, एक एलसीडी मॉनिटर डिस्प्ले और विंडोज 10 ऑपरेटिंग सिस्टम के साथ, लचीले वक्र परीक्षण और शक्तिशाली गतिशील वक्र विश्लेषण क्षमताओं के साथ-साथ सभी डेटा को प्रिंट और सहेजने की क्षमता, लीड-फ्री प्रक्रियाओं की आवश्यकताओं को पूरा करता है।
सभी विद्युत घटक आयातित भागों से बने हैं, और सभी सिग्नल लाइनें एसएमटी24 के स्थिर और विश्वसनीय संचालन को दिन में 24 घंटे सुनिश्चित करने के लिए परिरक्षित हैं, पूरी मशीन पर एक साल की वारंटी और आजीवन रखरखाव के साथ।

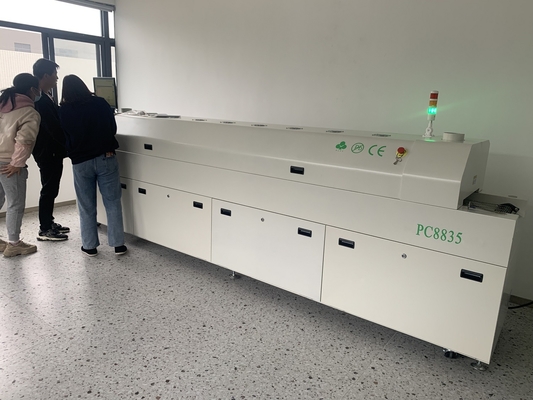

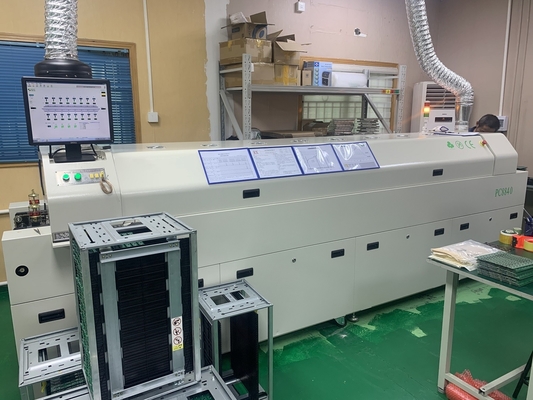

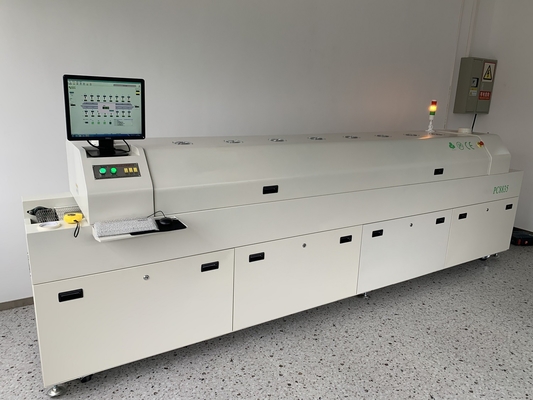

PC8835 के लिए वास्तविक चित्र:
वारंटी:
पूरी मशीन में खरीद के समय से 1 वर्ष की वारंटी अवधि और आजीवन सेवा है।
हम हमेशा मशीन के स्पेयर पार्ट्स प्रदान करते हैं, फैक्टरी विश्वसनीय प्रत्यक्ष आपूर्ति।
हम ऑनलाइन प्रश्न/उत्तर और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं।
एक-से-एक बिक्री के बाद सेवा प्रदान करें।प्रत्येक मशीन शिप आउट होने से पहले 100% अच्छी तरह से परीक्षण की जाती है।
