उत्पाद विवरण:
|
| दोहराएँ स्थिति सटीकता: | ± 0.01 मिमी | मुद्रण गति/चक्र समय: | 10 से 200 मिमी/सेकंड |
|---|---|---|---|
| अधिकतम पीसीबी आकार: | 600*350मिमी | न्यूनतम पीसीबी आकार: | 50 * 50 मिमी |
| ढांचे का आकर: | 470(डब्ल्यू) x 370(डी) मिमी ~ 736 x 736 मिमी | स्क्वीजी लंबाई: | 220-500 मिमी |
| शुद्ध भार: | 950 | आयाम: | 1482 x 1140 x 1535 मिमी (डब्ल्यू x डी x एच) |
| विद्युत आपूर्ति: | 220VAC 50-60Hz 1700W | ऑपरेटिंग सिस्टम: | विंडोज 7 |
| प्रमुखता देना: | E6 SMT सोल्डर पेस्ट प्रिंटर |
||

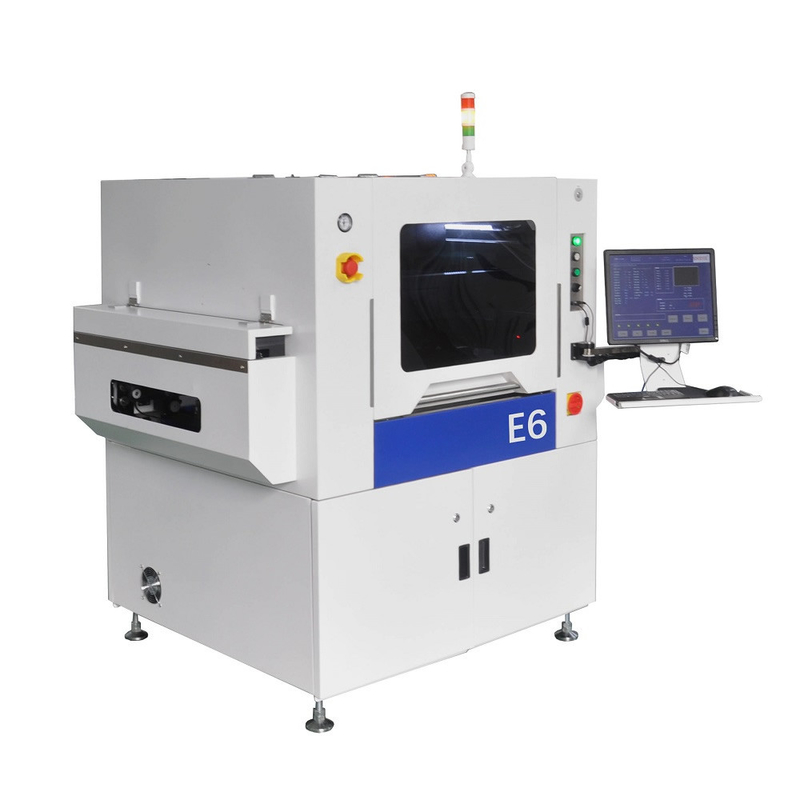

उच्च परिशुद्धताई6पूर्ण स्वचालित सोल्डर पेस्ट प्रिंटर एसएमटी स्टेंसिल प्रिंटर एसएमटी असेंबली लाइन, एसएमटी उत्पादन लाइन के लिए स्क्रीन प्रिंटिंग मशीन
उत्पाद की विशेषताएं
1उठाने वाले चरण को उच्च परिशुद्धता वाले सीसा वाले पेंचों द्वारा संचालित किया जाता है।
2स्टैंसिल की ऊपरी और निचली गति उच्च परिशुद्धता वाले मूक सीसा शिकंजा द्वारा संचालित होती है।
3एक स्वचालित स्टैंसिल सफाई उपकरण से लैस, जिससे इसे उपयोग करना आसान और अधिक चिंता मुक्त हो जाता है।
4एक उन्नत छवि सीखने मार्क बिंदु प्रणाली से लैस, यह विशेष मार्क बिंदुओं की आवश्यकता के बिना पीसीबी और स्टेंसिल की केंद्र स्थिति को सही करने के लिए आसान है,सोल्डर पेस्ट प्रिंटिंग की सटीकता सुनिश्चित करना.
5पूर्ण-अक्ष लिंकेज रीसेट तकनीक मशीन को जल्दी से मूल स्थिति में लौटने की अनुमति देती है।
6परिवर्तन मापदंडों की त्वरित और आसान स्थापना, लाइन परिवर्तन की गति को बढ़ाती है।
7कई प्रकाश स्रोत विकल्प, विभिन्न रंगों के पीसीबी बोर्डों के लिए संदर्भ बिंदुओं को संभालना आसान बनाते हैं।
8महत्वपूर्ण उपकरण मापदंडों को गलती से संशोधित होने से रोकने के लिए उपयोगकर्ता अनुमति सेटिंग्स।
| आइटम E6 | पैरामीटर |
| नेट फ्रेम का आकार (बाहरी फ्रेम) | 470 ((W) x370 ((D) मिमी ₹736 x736 मिमी |
| सर्किट बोर्ड का आकारः | 50x50mm~600 ((W) x350 ((D) मिमी |
| ऑपरेटिंग सिस्टम: | विंडोज 7 |
| सर्किट बोर्ड की मोटाई: | 0.4~6 मिमी |
| मुद्रण गति: | 10 से 200 मिमी/सेकंड |
| विजुअल समायोजन प्रणालीः | स्वचालित (किसी भी आकार) |
| सर्किट बोर्ड विकृतिः | अधिकतम पीसीबी विकर्ण 1% |
| स्क्रैपर का प्रकार: | स्टील स्क्रैपर/रबर स्क्रैपर कोण वैकल्पिक ((45°/60) |
| एक्सवाई अक्ष समायोज्य आकारः | ±10 मिमी |
| समायोज्य मुद्रण कोणः | ±2° |
| स्थिति पुनरावृत्तिः | ±0.01 मिमी |
| ट्रांसमिशन चक्र का समयः | 15s ((प्रिंटिंग और सफाई का समय शामिल नहीं है) |
| ट्रांसमिशन ऊंचाईः | 900±20 मिमी |
| पीसीबी पोजिशनिंग -सपोर्ट मोडः | चुंबकीय ट्यूब सुई और वैक्यूम अवशोषण |
| मुद्रण मोडः | सिंगल/डबल प्रिंटिंग |
| कैमरा दृश्य क्षेत्रः | 8x6 मिमी |
| दृश्य संदर्भ बिंदुः | किसी भी संदर्भ बिंदु, वेल्डिंग पैड,0.53 मिमी |
| विद्युत आपूर्तिः | 220VAC 50-60Hz 1700W |
| वायु दबाव आपूर्तिः | 4.5 से 6 किलोग्राम/एम2 |
| वजनः | 950 किलोग्राम |
| ट्रांसमिशन दिशाः | बाएं में दाएं बाहर/दाएं में बाएं बाहर/बाएं में बाएं बाहर/दाएं में बाएं बाहर/दाएं अंदर सही बाहर |
| मात्रा | 1482x1140x1535 मिमी ((WxDxH) |
सेवा और वारंटीः
पूरी मशीन की खरीद के समय से 1 वर्ष की वारंटी अवधि है और आजीवन सेवा है।
हम हमेशा मशीनों के स्पेयर पार्ट्स प्रदान करते हैं, कारखाने की प्रत्यक्ष आपूर्ति गारंटी के साथ।
हम ऑनलाइन प्रश्न / उत्तर और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं।
हम एक-से-एक बिक्री के बाद सेवा प्रदान करते हैं।प्रत्येक मशीन 100% जहाज से बाहर जाने से पहले अच्छी तरह से परीक्षण किया।
