उत्पाद विवरण:
|
| फीडर: | 60 पीस यामाहा फीडर स्लॉट समर्थित | मैक्स पीसीबी: | 10 मिमी (एल) × 10 मिमी (डब्ल्यू) ~ 400 मिमी (एल) × 290 मिमी (डब्ल्यू) |
|---|---|---|---|
| सिर रखना: | 4 पीस हेड (जूकी नोजल के साथ) | पीसीबी संदेश: | शारीरिक संचालन |
| घटक: | 0402/0603-5050/एसओटी/एसओपी/क्यूएफएन/बीजीए आदि। | तनाव: | 1180mm(L) × 870mm(W) × 640mm(H) |
| नियंत्रण प्रणाली: | बिल्ट-इन कंप्यूटर (एम्बेडेड लिनक्स ऑपरेटिंग सिस्टम), 7 इंच की टच स्क्रीन | प्रसारण प्रणाली: | तुल्यकालिक बेल्ट + रैखिक गाइड |
| शुद्ध भार: | 140 किग्रा | बढ़ते गति: | 5500cph (दृष्टि पहचान के साथ इष्टतम) |
| प्रमुखता देना: | 60 फीडर डेस्कटॉप एसएमटी चिप माउंटर,4 सिर डेस्कटॉप एसएमटी चिप माउंटर |
||

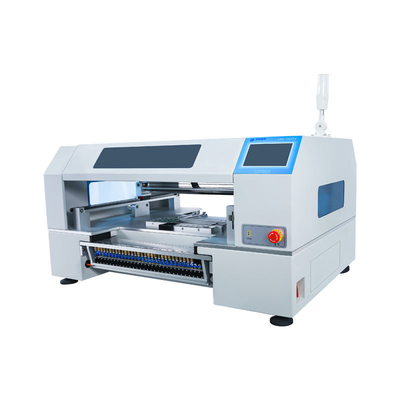

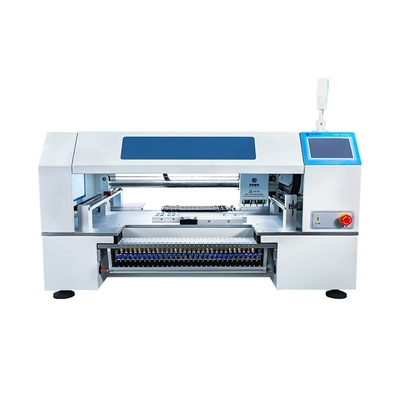

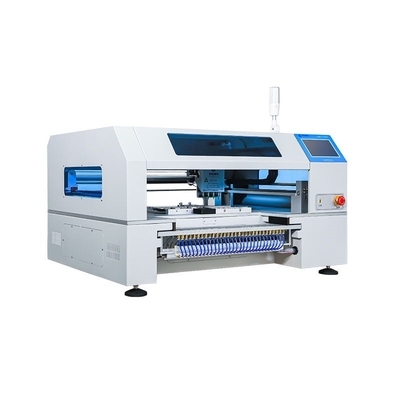

Charmhigh 4 हेड 60 फीडर CHMT560P4 डेस्कटॉप SMT चिप माउंटर SMD पिक एंड प्लेस मशीन
विवरण:
CHMT560P4 एक उन्नत एसएमटी डेस्कटॉप विजन पिक एंड प्लेस मशीन है जिसमें 60pcs मानक यामाहा वायवीय फीडर हैं,यामाहा फीडर कई वर्षों के लिए बाजार में ग्राहकों द्वारा स्वीकार किए गए हैं और यह बहुत विश्वसनीय हैयह CHMT560P4 छोटे और मध्यम SMT विनिर्माण बैचों के लिए बहुत उपयुक्त है।
कृपया यूट्यूब लिंक पर वीडियो खोजेंः
https://www.youtube.com/watch?v=UY8mp9t0eFw
CHMT560P4 उत्पाद विनिर्देश
| आयाम | 1180mm(L) x 870mm(W) x 640mm(H) |
| वजन | 140 किलो |
| विद्युत आपूर्ति | AC220V (50Hz, एकल चरण) /AC110V (60Hz, एकल चरण); 400W |
| वायु आपूर्ति | 0.5MPa ~ 0.7MPa |
| वैक्यूम जनरेशन | अंतर्निहित वैक्यूम पंप |
| माउंटिंग हेड की मात्रा | 4 |
| माउंटिंग गति | 8000cph ((विज़न डिटेक्शन के बिना इष्टतम); 5500cph (विज़न डिटेक्शन के साथ इष्टतम) |
| नियंत्रण सटीकता | 0.015 मिमी |
| घटक का प्रकार | 0402/06035050/SOT/SOP/QFP/QFN/BGA आदि (प्रतिरोधक/संधारित्र/डायोड/ट्रायड/एलईडी/आईसी आदि) |
| पीसीबी मोटाई | 0.6mm~3.5mm |
| पीसीबी का आकार | 10mm(L) x10mm(W) ~ 400mm(L) x290mm(W) |
| पीसीबी परिवहन | मैनुअल ऑपरेशन |
| नोजल परिवर्तन | मैनुअल ऑपरेशन |
| नियंत्रण प्रणाली | अंतर्निहित कंप्यूटर (इम्बेडेड लिनक्स ऑपरेटिंग सिस्टम), 7-इंच का टच स्क्रीन |
|
|
बंद लूप नियंत्रण के मार्ग में स्टेपिंग मोटर्स द्वारा संचालित X&Y-अक्ष; Z-अक्ष रीसेट का पता लगाने में सक्षम; सभी मोटर्स जो लचीली एस-वक्र त्वरण और मंदी को अपनाते हैं |
| ट्रांसमिशन सिस्टम | सिंक्रोनस बेल्ट + रैखिक गाइड |
|
|
60 यामाहा 8 मिमी मानक वायवीय फीडर स्टैक (भी के लिए उपयुक्त) 11 पूर्व निर्धारित सामान्य आईसी स्टैक, कार्य सतह कस्टम आईसी ट्रे समर्थित |
|
|
- भागों के स्वचालित कैलिब्रेशन के लिए ऊपर की ओर देखने वाला कैमरा (भाग का आकार लागूः 22mm×22mm); |

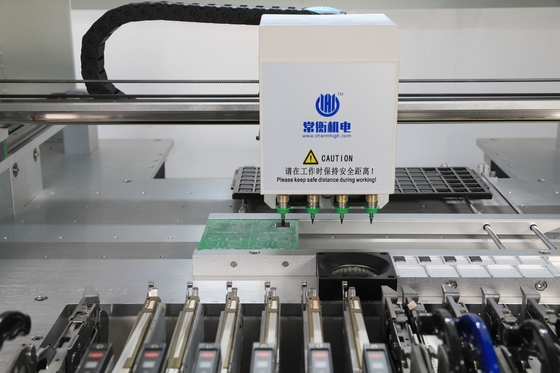

CHMT560P4- आंतरिक की वास्तविक तस्वीरः
वारंटीः
पूरी मशीन की खरीद और आजीवन सेवा से 1 वर्ष की वारंटी अवधि है।
(कृत्रिम क्षति को छोड़कर)
हम ऑनलाइन प्रश्न और उत्तर समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं। एक-से-एक बिक्री के बाद सेवा प्रदान करते हैं।
यदि आपकी मशीन या मशीन का कोई हिस्सा परिवहन के दौरान दोषपूर्ण है, तो कृपया तस्वीरें लें और उन्हें हमारे ईमेल पर भेजें, हम जल्द ही आपके लिए क्षतिग्रस्त भागों का प्लेसमेंट करेंगे।
शिपिंग से पहले प्रत्येक मशीन का 100% परीक्षण किया जाता है।
तकनीकी सहायताः
किमी मॉब: 0086 135 106 75756
स्काइपः किमिलियू89
ई-मेलःkimi@charmhigh-tech.com
Q1: आपके उत्पादों का लीड समय क्या है? (आपको मेरे सामान तैयार करने में कितना समय लगता है?
एकः 1-3 यूनिट मशीन के लिए 2-3 दिन। बड़े पैमाने पर उत्पादन के आदेशों के लिए 5-15 दिन (विभिन्न मात्राओं के आधार पर) ।
प्रश्न 2: आप मेरे सामान कैसे वितरित करेंगे?
एकः हम आमतौर पर अंतरराष्ट्रीय एक्सप्रेस जैसे डीएचएल, और फेडएक्स द्वारा जहाज करते हैं ताकि हमारे ग्राहकों को अपने माल को तेजी से प्राप्त करने में सक्षम बनाया जा सके।
बड़ी मात्रा के लिए, हवाई या समुद्री मार्ग से जहाज।
Q3: मेरे माल के आने से पहले मुझे कितने समय का इंतजार करना होगा?
एकः अंतर्राष्ट्रीय एक्सप्रेस के लिए 3-7 दिन. हवाई परिवहन के लिए 5-8 दिन. समुद्री परिवहन के लिए 20-40 दिन.
Q4: आपके उत्पाद की गुणवत्ता क्या है?
एः हमारे कच्चे माल योग्य आपूर्तिकर्ताओं से खरीदे जाते हैं, चीन में सबसे अच्छी गुणवत्ता। और हमारे इंजीनियरों के पास सभी मशीनों में 20 से अधिक वर्षों का अनुभव है, अच्छी गुणवत्ता और कार्यों को सुनिश्चित करते हैं।अब CharmHigh की गुणवत्ता और प्रतिक्रिया चीन में अन्य ब्रांडों से बेहतर हैं.
मानक पैकेज सेवाः
हमारे पीएंडपी का पैकेज परिवहन के दौरान क्षति से बचने के लिए मानक निर्यात लकड़ी का पैकेज है।
परिवहन सेवा:
200 किलोग्राम से कम के पैकेजों के लिए, आप डीएचएल एक्सप्रेस का उपयोग कर सकते हैं, बड़ी मात्रा के लिए, आप समुद्री वितरण का उपयोग कर सकते हैं।
