उत्पाद विवरण:
|
| अधिकतम पीसीबी आकार: | 350मिमी(एल)x270मिमी(डब्ल्यू) (मानक) | फीडर: | 50 पीसी यामाहा फीडर (वायवीय और बिजली फीडर) |
|---|---|---|---|
| संचालन व्यवस्था: | विंडोज (पीसी और कीबोर्ड माउस के साथ आता है) | प्रत्ययी अंशांकन: | ऑटो कैलिब्रेट मार्क पॉइंट |
| घटक ऊंचाई: | अधिकतम 12 मिमी | बढ़ते गति: | 11500CPH(optimal); 11500CPH(इष्टतम); IPC9850:8850cph IPC9850:8850cph |
| शुद्ध भार: | 200 किग्रा/310 किग्रा | नोक: | 13 पीसी नोजल लाइब्रेरी के साथ ऑटो नोजल परिवर्तक |
| आयाम: | 1050मिमी(एल)x1050मिमी(डब्ल्यू)x885मिमी/ 1360मिमी(एच) | बढ़ते सटीकता: | (XY) ±0.06 मिमी CPK≥1.0 |
| प्रमुखता देना: | बीजीए एसएमडी पिक एंड प्लेस मशीन,0201 SMD पिक एंड प्लेस मशीन,QFN SMD पिक एंड प्लेस मशीन |
||
पीसीबी असेंबली के लिए लघु और मध्यम आर्थिक एसएमडी उत्पादन लाइन पूर्ण स्वचालित एसएमटी पिक एंड प्लेस मशीन चार्महाइच CHM-551, CPK≥1.0
उच्च परिशुद्धता 4 सिर Charmhigh CHM551 पीसीबी पिक एंड प्लेस मशीन 0201, QFN, BGA
स्वचालित एसएमटी पिक एंड प्लेस मशीन, उच्च स्थिरता के साथ छोटे बैच उत्पादन के लिए बहुत अच्छा है
परिचय:
Charmhigh CHM-551 एक चार सिर की उच्च गति उच्च परिशुद्धता सामान्य प्रयोजन स्वचालित SMT पिक एंड प्लेस मशीन है जिसमें उच्च अंत विन्यास तंत्र और उत्कृष्ट प्रदर्शन है,और इसकी कीमत सस्ती है.इसका उपयोग आर एंड डी प्रूफिंग और एसएमटी छोटे और मध्यम आकार के उत्पादन के लिए किया जाता है, और यह निवेश लागत को जल्दी बहाल कर सकता है। चाहे आप छोटे बैचों का उत्पादन कर रहे हों या बड़ी मात्रा में चल रहे हों, यह आपकी सबसे अच्छी पसंद है। यदि आपको उच्च स्तर की पिक एंड प्लेस मशीन की आवश्यकता है, तो Charmhigh CHM-551 सबसे अच्छी मशीन है।
CHM-551 कैटलॉग डाउनलोडःCHM-551 - कैटलॉग.pdf
ग्राहक से CHM-551 कार्य वीडियोः
https://www.youtube.com/watch?v=4tJCPSmYMIE&t=6s
CHM-551 माउंटिंग 0201:
https://www.youtube.com/watch?v=Vj1I1Kiavtg
मुख्य बिंदु:
1. समर्थन सीपीके परीक्षण,सीपीके≥1.0, 0201 उत्तम
मजबूत दृष्टि कैमरा प्रणाली, उच्च सटीकता के साथ अद्यतन कैमरा, आईसी प्लेससीडी अधिक सटीक और न्यूनतम घटक 0201.
2. स्वचालित नोजल परिवर्तन (13 सेट नोजल पुस्तकालय)
ऑटो नोजल विनिमय, आप मैन्युअल रूप से नोजल बदलने की जरूरत नहीं है, बहुत सुविधाजनक!
3थर्मल मुआवजा
4. स्वचालित पीसीबी ले जाने
पीसीबी ऑटो कन्वेयर के साथ, एक छोटी सी एसएमटी उत्पादन लाइन का निर्माण, अपने हाथ मुक्त!
5. इष्टतम गति:11500CPH; IPC9850:8850CPH
इस गति के साथ, आप मध्यम मात्रा में काम कर सकते हैं, उत्कृष्ट स्थिरता के साथ, प्रति दिन 15 घंटे काम
6. Sमार्ट सॉफ्टवेयर, एआई समर्थन।
तेज़ प्रोग्रामिंग, संचालित करने में आसान, त्वरित प्रारंभ केवल 1 घंटे।
| CHM-551 विनिर्देश | |

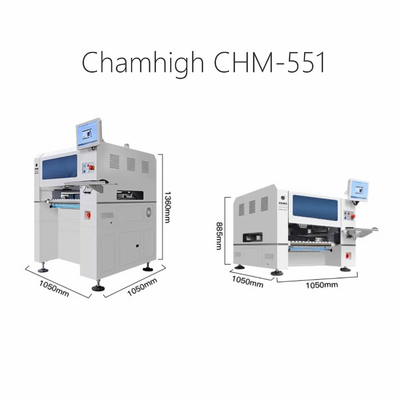

| आयाम | 1050mm(L) x1050mm(W) x 885mm(H)/ बेस के साथः 1360mm |
| वजन | 200 किलोग्राम / आधार के साथः 310 किलोग्राम |
| विद्युत आपूर्ति | AC220V (50Hz, एकल चरण) 1.5kw |
| वायु आपूर्ति | 0.5MPa ~ 0.7MPa |
| वैक्यूम जनरेशन | वैक्यूम पंप |
| माउंटिंग हेड की मात्रा | 4 सिर |
| माउंटिंग गति | 11500CPH (उत्तम);IPC9850: 8850cph |
| बढ़ी हुई सटीकता | (XY) ± 0.06 मिमी; CPK≥1.0 |
| घटक ऊंचाई | 12 मिमी |
| घटक का प्रकार | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA आदि (प्रतिरोधक/संधारित्र/डायोड/ट्रायड/एलईडी/आईसी आदि) |
| पीसीबी मोटाई | 0.6mm~3.5mm |
| पीसीबी का आकार | 350mm(L) x270mm(W) (मानक); 600mm ((L) x350mm ((W) (वैकल्पिक) |
| नोजल परिवर्तन | स्वचालित नोजल परिवर्तन (13-छेद नोजल पुस्तकालय) |
| नियंत्रण प्रणाली | निर्मित औद्योगिक कंप्यूटर (विंडोज) मॉनिटर, कीबोर्ड और माउस से सुसज्जित |
| ड्राइव प्रणाली |
एक्स और वाई धुरी सर्वो मोटर द्वारा संचालित; लचीली एस-वक्र त्वरण और विलंबता को अपनाना |
| ट्रांसमिशन सिस्टम | बॉल स्क्रू + रैखिक गाइड |
| भोजन प्रणाली | 50 यामाहा 8 मिमी मानक वायवीय/इलेक्ट्रिक फीडर स्टैक (आईसी ट्रे और स्टिक फीडर के लिए भी उपयुक्त) |

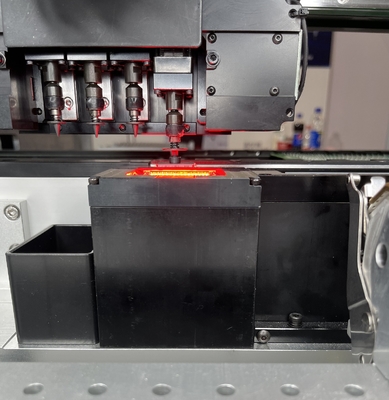

| दृष्टि प्रणाली | स्नैपशॉट कैमराx4 (घटक आकार लागूः 14mm×14mm); IC camerax1 (घटक का आकार लागूः25 मिमी × 25 मिमी); मार्क कैमराएक्स2 |

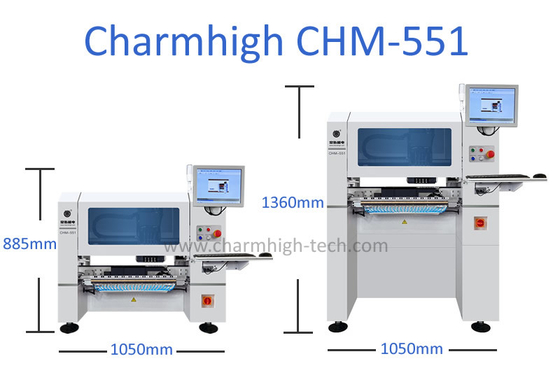

हमारे पास CHM-551 के लिए दो प्रकार हैं, एक डेस्कटॉप है, दूसरा ऊर्ध्वाधर है, आप उनमें से एक चुन सकते हैं।
नोटः जहाज से पहले हमारे कारखाने में आधार स्थापित किया जाना चाहिए!
सुंदर दिखने वाली ठोस मशीन:
सार्वभौमिक मानक यामाहा फीडर्स के साथ काम करना ((अलग से खरीदें):
खाद्य प्रणालीः यामाहा इलेक्ट्रिक/न्यूमेटिक फीडर का उपयोग करना, जो किफायती और स्थिर है।
कंपन फीडर (स्टिक फीडर): ट्यूबलर घटक के खिला को समर्थन।
विकल्पः
1. 8 मिमी/ 12 मिमी/ 16 मिमी/ 24 मिमी/ 32 मिमी/ 44 मिमी इलेक्ट्रिक फीडर
2. 8x4 मिमी / 12 मिमी/ 16 मिमी / 24 मिमी / 32 मिमी / 44 मिमी वायवीय CL फीडर
3कंपन फीडर
CHM-551 भागों की सूची
| पद | मात्रा | पद | मात्रा |
| पिक एंड प्लेस मशीन | 1 | चिमटी | 1 |
| नोजल | 8 | इनर हेक्सागोन स्प्लर | 1 |
| औजार बॉक्स | 1 | स्नेहन तेल | 1 |
| वारंटी कार्ड | 1 | फ़िल्टर | 4 |
| उपयोगकर्ता पुस्तिका | 1 | त्वरित कनेक्टर | 1 |
| परीक्षण रिपोर्ट | 1 | माउस पैड | 1 |
| ब्रश | 1 | पावर केबल | 1 |
CHM-551सीपीके≥1.0, तो सीपीके का पता लगाना क्या है?
सीपीके प्रक्रिया क्षमता सूचकांक को संदर्भित करता है, यह एक माप है कि एक पिक-एंड-प्लेस मशीन अपने उत्पादन में कितनी सुसंगत और सटीक है,यदि सीपीके उच्च है, इसका मतलब है कि मशीन वास्तव में अच्छी तरह से घटकों को रखने में अच्छी है जहां उन्हें होना चाहिए। लेकिन अगर सीपीके कम है, इसका मतलब यह हो सकता है कि मशीन इतनी अच्छी नहीं है,और असेंबली प्रक्रिया में और अधिक गलतियाँ हो सकती हैं. मैंt हमें बताता है कि विनिर्माण के दौरान मशीन की गुणवत्ता कितनी स्थिर है।
1 ≤ सीपीके < 1.33: सामान्य
सीपीके ≥ 133उत्कृष्ट
सारांश: सीपीके एक माप है कि एक पिक-एंड-प्लेस मशीन अपने उत्पादन में कितनी सुसंगत और सटीक है। अनिवार्य रूप से, यह हमें बताता है कि निर्माण के दौरान मशीन की गुणवत्ता कितनी स्थिर है।
चार्महाइ CHM-551 ग्राहक से उच्च प्रतिक्रियाः
Charmhigh SMT, कारखाने की आपूर्ति, पेशेवर निर्माता, शीघ्र वितरण.
Charmhigh, शीर्ष Chiense ब्रांड.
आकर्षक नई औद्योगिक पार्क कारखाना, अनुसंधान एवं विनिर्माण पार्क:
कृपया ध्यान दें:
पिक एंड प्लेस मशीन पैकेज में शामिल सभी सामानों के साथ पूरी तरह से सेट है, मशीन उपयोग के लिए तैयार है!
आपको केवल एक बाहरी वायु कंप्रेसर तैयार करने की आवश्यकता है (फीडर के लिए हवा की आपूर्ति, हेड वैक्यूम, पीसीबी समर्थन, ऑटो नोजल परिवर्तन पुस्तकालय...) ।
कृपया इस मशीन को आत्मविश्वास के साथ खरीदें।
अपने पिक एंड प्लेस मशीन के साथ आनंद लें!
सेवा और वारंटीः
पूरी मशीन की खरीद के समय से 1 वर्ष की वारंटी अवधि है और आजीवन सेवा है।
हम हमेशा मशीनों के स्पेयर पार्ट्स प्रदान करते हैं, कारखाने की प्रत्यक्ष आपूर्ति गारंटी के साथ।
हम ऑनलाइन प्रश्न / उत्तर और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं।
हम एक-से-एक बिक्री के बाद सेवा प्रदान करते हैं।प्रत्येक मशीन 100% जहाज से बाहर जाने से पहले अच्छी तरह से परीक्षण किया।
तकनीकी सहायताः
