उत्पाद विवरण:
|
| सिर: | 10 हेड (37 पीसी नोजल ऑटो-परिवर्तन स्थिति के साथ) | पीसीबी आकार: | 600(एल)*400(डब्ल्यू)मिमी (मानक) |
|---|---|---|---|
| बढ़ते गति: | Optimal speed: 42000cph; इष्टतम गति: 42000cph; IPC9850: 31000cph IPC9850: 31 | फीडर: | 100 पीसी एनएक्सटी इलेक्ट्रिक फीडर का समर्थन करें |
| अवयव: | 01005, 0201,0402,-5050, एसओपी, क्यूएफएन,बीजीए... | अधिकतम घटक ऊंचाई: | 12 मिमी |
| कैमरा: | IC camera: 1pcs (36X36mm); आईसी कैमरा: 1 पीसी (36X36 मिमी); Flying camera: 10pcs (1 | पीसीबी वितरण: | रेल के साथ 3 टुकड़े ऑटो डिलीवरी, चौड़ाई सॉफ्टवेयर द्वारा समायोजित की जा सकती है |
| आयाम: | 1600 (एल) * 1688 (डब्ल्यू) * 1560 (एच) मिमी | विद्युत आपूर्ति: | AC380V (50Hz, तीन चरण) 4.5kw |
| फीडर प्रकार: | फ़ूजी एनएक्सटी इलेक्ट्रिक फीडर | मोटर: | पैनासोनिक A6 सर्वो मोटर (Y अक्ष डबल मोटर्स) |
| पीसीबी मोटाई: | 0.6-3.5 मिमी | शुद्ध भार: | 1930 किग्रा |
| प्रमुखता देना: | एसएमटी एसएमडी पिक एंड प्लेस मशीन,10 हेड पिक एंड प्लेस मशीन,01005 पीसीबीए विनिर्माण मशीन |
||
100 फीडर स्टैक के साथ Charmhigh TS10 उच्च गति SMT पूरी तरह से स्वचालित पिक एंड प्लेस मशीन
बड़े एसएमटी उत्पादन लाइन, पीसीबी असेंबली लाइन, पीसीबीए विनिर्माण के लिए,01005 समर्थित
1परिचय
यह TS10 मॉडल एक उच्च परिशुद्धता उन्नत SMT पिक और स्थान मशीन है जो माउंट कर सकते हैं01005घटक।
यह सटीक मशीनरी की एकीकृत संरचना को अपनाता है और Charmhigh स्वतंत्र अनुसंधान और विकास परिणामों का उपयोग करता है।
इसमें उच्च परिशुद्धता, उच्च स्थिरता, पूर्ण कार्य और सुविधाजनक उपयोग की विशेषताएं हैं। इसकी इष्टतम माउंटिंग गति 42000CPH है।
2. TS10 हाइलाइटः
1. सीपीके का पता लगाने का समर्थन,न्यूनतम घटक 01005
2. Y-अक्ष को अपनाता हैट्विन सर्वो मोटरनियंत्रण प्रणाली
3. स्वचालित थर्मल मुआवजा सुधार प्रणाली

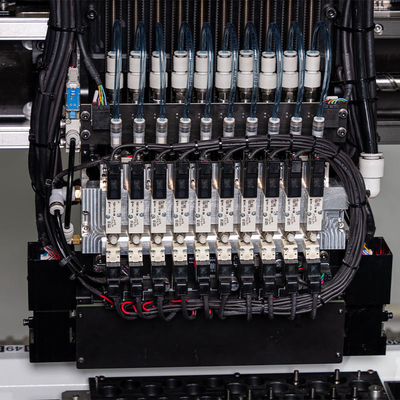

4. अंतर्निहित वैक्यूम पंप + सोलेनोइड वाल्व संरचना
5.स्वचालित नोजल परिवर्तन(37 सेट नोजल पुस्तकालय)
6पीसीबी समर्थन उपकरण
7. डबल मार्क कैमरा, बड़े पीसीबी के लिए अच्छा है
8..
अधिक मशीन सुविधाओं के लिए, कृपया हमारे खाता प्रबंधक से परामर्श करें
हमारे यूट्यूब चैनल पर टीएस10 का वीडियोः
https://www.youtube.com/watch?v=UJis_fjsmo4
Charmhigh TS10:
| आयाम | 1600 मिमी ((L) × 1688 मिमी ((W) × 1560 मिमी ((H) |
| वजन | 1930 किलो |
| विद्युत आपूर्ति | AC380V (50Hz, तीन चरण), 4.5kW |
| वायु आपूर्ति | 0.5MPa ~ 0.7MPa |
| वैक्यूम जनरेशन | अंतर्निहित वैक्यूम पंप |
| माउंटिंग हेड की मात्रा | 10 सिर |
| माउंटिंग गति | 42000cph (सर्वोत्तम); IPC9850: 31000cph |
| बढ़ी हुई सटीकता | (XY) ± 0.04mm CPK≥1.0 |
| घटक ऊंचाई | ≤12 मिमी |
| घटक का प्रकार | 01005/0201/0402/06035050/SOT/SOP/QFP/QFN/BGA आदि (प्रतिरोधक/संधारित्र/डायोड/ट्रायड/एलईडी/आईसी आदि) |
| घटक रेंज | इंच आकार 0201 से 36 मिमी * 36 मिमी, और बड़े घटकों को माउंट करना। |
| पीसीबी मोटाई | 0.6mm~3.5mm |
| पीसीबी का आकार | 600mm(L) × 400mm(W) (मानक); 1200mm(L) × 400mm(W) (वैकल्पिक) |
| पीसीबी परिवहन | 3-सेक्शन रेल ऑटोमैटिक कन्वेयर, पीसीबी समर्थन |
| नोजल परिवर्तन | स्वचालित नोजल परिवर्तन(37-छेद नोजल पुस्तकालय) |
| नियंत्रण प्रणाली | अंतर्निहित औद्योगिक कंप्यूटर (विंडोज 7) मॉनिटर, कीबोर्ड और माउस से सुसज्जित |
| ड्राइव प्रणाली | एक्स और वाई अक्ष द्वारा संचालितपैनासोनिक ए6 सर्वो मोटर्स (डबल मोटर्स द्वारा वाई अक्ष)लचीला एस-वक्र त्वरण और विलंब को अपनाना |
| ट्रांसमिशन सिस्टम | X&Y अक्ष THK ग्राउंड बॉल स्क्रू और THK मूक रैखिक गाइड को अपनाता है(डबल शिकंजा के साथ वाई अक्ष) |
| भोजन प्रणाली | 100 NXT8 मिमी मानक फीडर स्टैक (आईसी ट्रे और स्टिक फीडर के लिए भी उपयुक्त) |
| दृष्टि प्रणाली | फ्लाई कैमरा×10 (घटक आकार लागूः 16mm×16mm); आईसी कैमरा×1 (घटक आकार लागूः 36mm×36mm); यह छवि सिलाई का कार्य करता है मार्क कैमरा×2 |

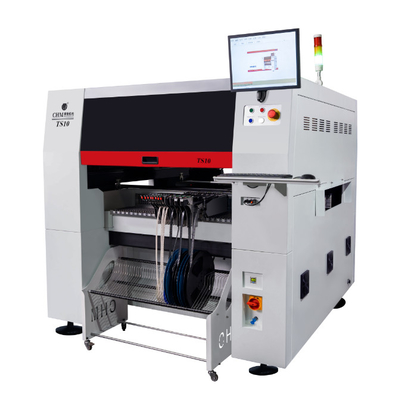

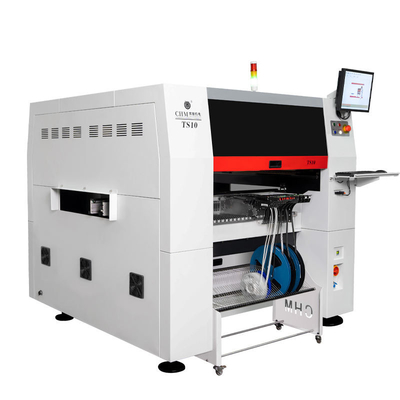

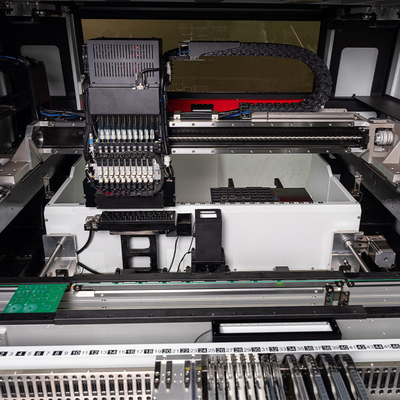

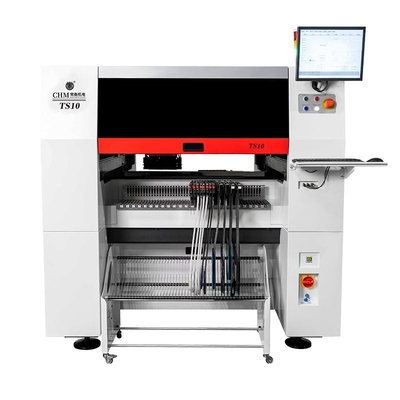

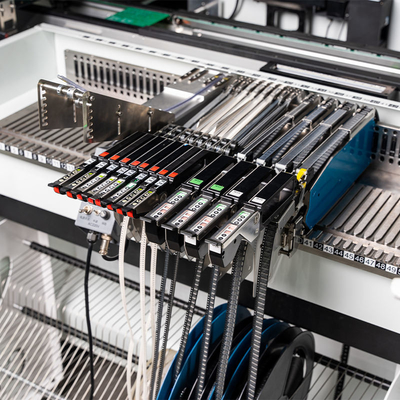

हमारे कारखाने में TS10 असली तस्वीर (((100 फीडर स्लॉट (फुजी एनएक्सटी इलेक्ट्रिक फीडर के साथ काम करें):
बड़े पूर्ण स्वचालित SMT इन-लाइन उत्पादन लाइन की सिफारिशः
नमूने:
कारखाने से प्रत्यक्ष आपूर्ति:
सेवा और वारंटीः
पूरी मशीन की खरीद के समय से 1 वर्ष की वारंटी अवधि है और आजीवन सेवा है।
हम हमेशा मशीनों के स्पेयर पार्ट्स प्रदान करते हैं, कारखाने की प्रत्यक्ष आपूर्ति गारंटी के साथ।
हम ऑनलाइन प्रश्न / उत्तर और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं।
हम एक-से-एक बिक्री के बाद सेवा प्रदान करते हैं।प्रत्येक मशीन 100% जहाज से बाहर जाने से पहले अच्छी तरह से परीक्षण किया।
