उत्पाद विवरण:
|
| अधिकतम पीसीबी आकार: | 350mm(L)x270mm(W) (Standard); 350मिमी(एल)x270मिमी(डब्ल्यू) (मानक); 600mm(L)x350mm(W | फीडर: | 50pcs यामाहा फीडर ((pneumatic & electric feeder) |
|---|---|---|---|
| संचालन व्यवस्था: | विंडोज (पीसी और कीबोर्ड माउस के साथ आता है) | प्रत्ययी अंशांकन: | ऑटो कैलिब्रेट मार्क पॉइंट |
| घटक ऊंचाई: | 12 मिमी | बढ़ते गति: | 11500CPH(optimal); 11500CPH(इष्टतम); IPC9850:8850cph IPC9850:8850cph |
| शुद्ध भार: | 315 किग्रा | नोक: | 13 पीसी नोजल लाइब्रेरी के साथ ऑटो नोजल परिवर्तक |
| आयाम: | 980मिमी(एल)x1050मिमी(डब्ल्यू)x146मिमी(एच) | बढ़ते सटीकता: | (XY) ±0.06 मिमी CPK≥1.0 |
| हाई लाइट: | उच्च सटीकता एसएमटी पिक एंड प्लेस मशीन,4 सिर एसएमटी पिक एंड प्लेस मशीन,स्वचालित नोजल परिवर्तन पिक प्लेस मशीन |
||

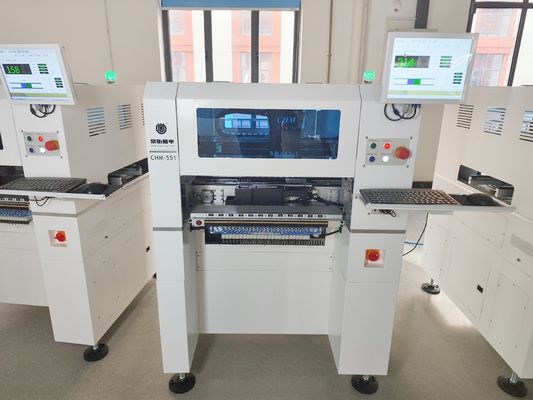

पूर्ण स्वचालित CharmhighCHM-551 (आधार के साथ)4 सिर एसएमटी पिक एंड प्लेस मशीन 50 फीडर 4 सिर
उच्च सटीकता, उच्च विन्यास, कमरे को बचाया।प्रतिभाशाली मॉडल।(ऑटो नोजल परिवर्तन के साथ)
उच्च स्थिरता के साथ छोटे बैच उत्पादन के लिए बहुत अच्छा है।0201 समर्थित. सीपीके परीक्षण समर्थन.
एसएमटी असेंबली के लिए आर्थिक समाधान, स्टार्टअप व्यवसाय के लिए अच्छा है।
यूट्यूब पर CHM-551 SMT उत्पादन लाइन का कामकाजी वीडियोः
https://www.youtube.com/watch?v=YyJ5VsLoH4k&t=1s
मशीन की विशेषताएं
1. समर्थन सीपीके परीक्षण
2. स्वचालित नोजल परिवर्तन (13 सेट नोजल पुस्तकालय)
3थर्मल मुआवजा
4. स्वचालित पीसीबी ले जाने
5. इष्टतम गति:11500CPH; IPC9850:8850CPH
6. .......
अधिक मशीन सुविधाओं के लिए, कृपया हमारे खाता प्रबंधक से परामर्श करें
| CHM-551 विनिर्देश | |
| आयाम | 980mm(L) x1050mm(W) x 880mm(H) |
| वजन | 315 किलोग्राम |
| विद्युत आपूर्ति | AC220V (50Hz, एकल चरण) 1.5kw |
| वायु आपूर्ति | 0.5MPa ~ 0.7MPa |
| वैक्यूम जनरेशन | वैक्यूम पंप |
| माउंटिंग हेड की मात्रा | 4 सिर |
| माउंटिंग गति | 11500CPH (सर्वोत्तम) IPC9850: 8850cph |
| बढ़ी हुई सटीकता | (XY) ± 0.06 मिमी;सीपीके≥1.0 |
| घटक ऊंचाई | 12 मिमी |
| घटक का प्रकार | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA आदि (प्रतिरोधक/संधारित्र/डायोड/ट्रायड/एलईडी/आईसी आदि) |
| पीसीबी मोटाई | 0.6mm~3.5mm |
| पीसीबी का आकार | 350mm(L) x270mm(W) (मानक); 600mm ((L) x350mm ((W) (वैकल्पिक) |
| नोजल परिवर्तन | स्वचालित नोजल परिवर्तन (13-छेद नोजल पुस्तकालय) |
| नियंत्रण प्रणाली | निर्मित औद्योगिक कंप्यूटर (विंडोज) मॉनिटर, कीबोर्ड और माउस से सुसज्जित |
| ड्राइव प्रणाली |
एक्स और वाई धुरी सर्वो मोटर द्वारा संचालित; लचीली एस-वक्र त्वरण और विलंबता को अपनाना |
| ट्रांसमिशन सिस्टम | बॉल स्क्रू + रैखिक गाइड |
| भोजन प्रणाली | 50 यामाहा 8 मिमी मानक वायवीय/इलेक्ट्रिक फीडर स्टैक (आईसी ट्रे और स्टिक फीडर के लिए भी उपयुक्त) |
| दृष्टि प्रणाली | स्नैपशॉट कैमराx4 (घटक आकार लागूः 14mm×14mm); IC camerax1 (घटक का आकार लागूः25 मिमी × 25 मिमी); मार्क कैमराएक्स2 |
हाइलाइट करें:
1. ऑटो नोजल विनिमय, आप मैन्युअल रूप से नोजल बदलने की जरूरत नहीं है, बहुत सुविधाजनक!
2. मजबूत दृष्टि कैमरा प्रणाली, उच्च सटीकता के साथ अद्यतन कैमरों, आईसी प्लेससीडी अधिक सटीक, और न्यूनतम घटक 0201.
3. पीसीबी ऑटो कन्वेयर के साथ, एक छोटी सी एसएमटी उत्पादन लाइन का निर्माण, अपने हाथों को मुक्त!
4स्मार्ट सॉफ्टवेयर के साथ उच्च कॉन्फ़िगरेशन, अधिक जीवन काल, Charmhigh मजबूत यांत्रिक भाग प्रदान करता है।
मुख्य विशेषताएं:
4 सिर, 50 फीडर स्टैक, सर्वो मोटर, पीसीबी ऑटो कन्वेयर, गेंद पेंच,
थर्मल मुआवजा, 19 छेद स्वचालित नोजल परिवर्तन, 0201, CPK परीक्षण पारित किया......
Charmhigh, शीर्ष Chiense ब्रांड.
CHM-551 भागों की सूची
| पद | मात्रा | पद | मात्रा |
| पिक एंड प्लेस मशीन | 1 | चिमटी | 1 |
| नोजल | 8 | इनर हेक्सागोन स्प्लर | 1 |
| औजार बॉक्स | 1 | स्नेहन तेल | 1 |
| वारंटी कार्ड | 1 | फ़िल्टर | 4 |
| उपयोगकर्ता पुस्तिका | 1 | त्वरित कनेक्टर | 1 |
| परीक्षण रिपोर्ट | 1 | माउस पैड | 1 |
| ब्रश | 1 | पावर केबल | 1 |
कृपया ध्यान दें:
पिक एंड प्लेस मशीन पैकेज में शामिल सभी सामानों के साथ पूरी तरह से सेट है, मशीन उपयोग के लिए तैयार है!
आपको केवल एक बाहरी वायु कंप्रेसर (वायुवर्धक फीडर के लिए हवा की आपूर्ति) तैयार करने की आवश्यकता है।
कृपया इस मशीन को आत्मविश्वास के साथ खरीदें।
अपने पिक एंड प्लेस मशीन के साथ आनंद लें!
