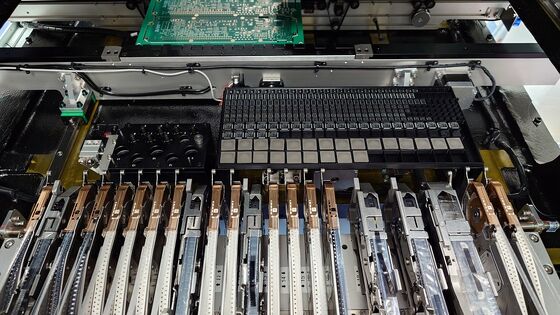

Charmhigh 551P SMD पिक एंड प्लेस मशीन प्रोटोटाइपिंग लघु बैच उत्पादन CPK≥1.0
अद्यतन जीनियस 4 सिर मॉडल CHM-551P SMD पिक एंड प्लेस मशीन
उच्च परिशुद्धता कास्ट-आयरन संरचना स्वचालित पीसीबी कन्वेयर एसएमटी पिक और प्लेस रोबोट के साथ।
छोटे बैच उत्पादन और इन-हाउस रिसर्च और प्रोटोटाइपिंग के लिए
0201, 144 पिन आईसी समर्थित. सीपीके परीक्षण समर्थन. उच्च स्थिरता के साथ आर्थिक उच्च अंत एसएमटी चिप माउंटर.
उत्पाद का परिचय

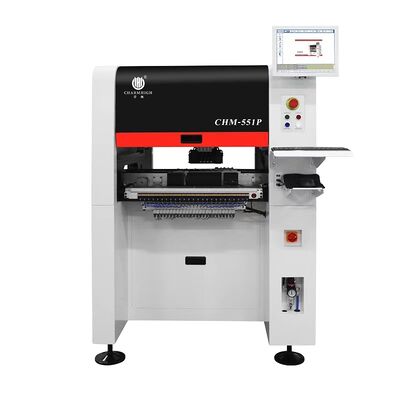

CHM-551P एक 4-हेड उच्च-सटीक सामान्य प्रयोजन स्वचालित SMT पिक एंड प्लेस मशीन है जिसमें उच्च अंत विन्यास तंत्र और सस्ती कीमत पर उत्कृष्ट प्रदर्शन है।आर एंड डी प्रूफिंग और एसएमटी छोटे से मध्यम आकार के उत्पादन के लिए डिज़ाइन किया गया, यह मशीन पेशेवर ग्रेड पीसीबी असेंबली क्षमताओं को प्रदान करती है जबकि निवेश लागतों को जल्दी से पुनर्प्राप्त करती है। CHM-551P 2026 के लिए सबसे अच्छा बजट एसएमटी मशीन का प्रतिनिधित्व करता है।
यह अगली पीढ़ी के 4 सिर SMT पिक एंड प्लेस मशीन उच्च परिशुद्धता SMT असेंबली के लिए बनाया गया है, 0201 से 5050 तक के घटकों का समर्थन, BGA, 144 पिन आईसी, एलईडी सहित, आईसी,और विषम-रूप के भाग8 मिमी, 12 मिमी, 16 मिमी, 24 मिमी, 32 मिमी और 44 मिमी चौड़ाई में इलेक्ट्रिक और वायवीय दोनों फीडरों के साथ संगत।
एक भारी शुल्क कास्ट-आयरन फ्रेम के साथ निर्मित, इस उन्नत मॉडल उत्कृष्ट संरचनात्मक स्थिरता, कम कंपन,और पिछले संस्करणों की तुलना में स्थान की सटीकता और गति में काफी सुधार हुआ है.
आवेदन
- छोटे से मध्यम बैच पीसीबी विधानसभा
- एलईडी पट्टी और बल्ब का निर्माण
- इलेक्ट्रॉनिक्स अनुबंध निर्माण (ईएमएस)
- आर एंड डी प्रोटोटाइप
- शैक्षणिक संस्थान
- एसएमटी उत्पादन लाइनों की वृद्धि
प्रमुख विशेषताएं
- समर्थन सीपीके परीक्षण
- स्वचालित नोजल परिवर्तन (13 सेट नोजल पुस्तकालय)
- थर्मल मुआवजा
- स्वचालित ढोना
- इष्टतम गतिः 14400 सीपीएच
- कास्ट-आयरन निर्माण
CHM-551P विनिर्देश
| आयाम |
1020mm(L) x 1180mm(W) x 1450mm(H) |
| वजन |
556 किलो |
| विद्युत आपूर्ति |
AC220V (50Hz, एकल चरण) 1.5kw (औसत शक्ति 350w) |
| वायु आपूर्ति |
0.5MPa ~ 0.7MPa |
| वैक्यूम जनरेशन |
अंतर्निहित वैक्यूम पंप |
| माउंटिंग हेड की मात्रा |
4 सिर |
| माउंटिंग गति |
14400CPH (सर्वोत्तम) |
| बढ़ी हुई सटीकता |
(XY) ± 0.035 मिमी; CPK≥1.0 |
| घटक ऊंचाई |
12 मिमी |
| घटक का प्रकार |
0201/0402/06035050/SOT/SOP/QFP/QFN/BGA, आदि (प्रतिरोधक/कैंपेसिटर/डायोड/ट्रियोड/LED/IC, आदि) 0201 से बड़े घटक 30*30 मिमी आकार तक |
| पीसीबी मोटाई |
0.6mm~3.5mm |
| पीसीबी का आकार |
350mm ((L) x 270mm ((W) (मानक); 600mm ((L) x 350mm ((W) (वैकल्पिक) |
| नोजल परिवर्तन |
स्वचालित नोजल परिवर्तन (13-छेद नोजल पुस्तकालय) |
| नियंत्रण प्रणाली |
लिनक्स प्रणाली, मॉनिटर, कीबोर्ड और माउस से सुसज्जित |
| ड्राइव प्रणाली |
एक्स एंड वाई अक्ष सर्वो मोटर्स द्वारा संचालित; लचीला एस-वक्र त्वरण और मंदी को अपनाने |
| ट्रांसमिशन सिस्टम |
बॉल स्क्रू + रैखिक गाइड |
| भोजन प्रणाली |
50 यामाहा 8 मिमी मानक वायवीय/इलेक्ट्रिक फीडर स्टैक (IC ट्रे और स्टिक फीडर के लिए भी उपयुक्त) |
| दृष्टि प्रणाली |
स्नैपशॉट कैमराx4 (घटक का आकार लागूः 14mm*14mm); आईसी कैमराx1 (घटक का आकार लागूः 30mm*30mm); मार्क कैमराx2 |
फीडर संगतता
यूनिवर्सल स्टैंडर्ड यामाहा वायवीय फीडर और इलेक्ट्रिक फीडर के साथ काम करना (अलग से खरीदें):
विकल्पों में निम्नलिखित शामिल हैंः
- 8 मिमी/12 मिमी/16 मिमी/24 मिमी/32 मिमी/44 मिमी इलेक्ट्रिक फीडर
- 8x4 मिमी/12 मिमी/16 मिमी/24 मिमी/32 मिमी/44 मिमी वायवीय फीडर
- कंपन फीडर
Charmhigh SMT, कारखाने की आपूर्ति, शीघ्र वितरण.
Charmhigh, शीर्ष चीनी ब्रांड.

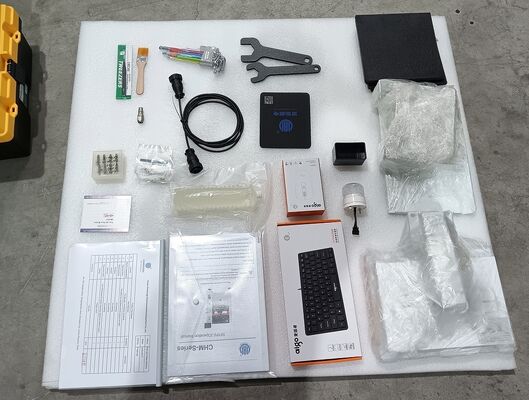

भागों की सूची
| पद |
मात्रा |
पद |
मात्रा |
| पिक एंड प्लेस मशीन |
1 |
चिमटी |
1 |
| नोजल |
8 |
इनर हेक्सागोन स्प्लर |
1 |
| औजार बॉक्स |
1 |
स्नेहन तेल |
1 |
| वारंटी कार्ड |
1 |
फ़िल्टर |
4 |
| उपयोगकर्ता पुस्तिका |
1 |
त्वरित कनेक्टर |
1 |
| परीक्षण रिपोर्ट |
1 |
माउस पैड |
1 |
| ब्रश |
1 |
पावर केबल |
1 |
अपग्रेडेड CHM-551P क्यों चुनें?
अपने कास्ट-आयरन निर्माण, ऊर्ध्वाधर स्थान-बचत डिजाइन और बढ़ी हुई सटीकता के साथ, CHM-551P प्रतिस्पर्धी मूल्य बिंदु पर औद्योगिक-ग्रेड SMT प्लेसमेंट प्रदर्शन प्रदान करता है।स्टॉक उपलब्धता के साथ 2-4 दिन का समय.
कृपया ध्यान दें:
पिक एंड प्लेस मशीन पैकेज में शामिल सभी सामानों के साथ पूरी तरह से सेट है, मशीन उपयोग के लिए तैयार है!
आपको केवल एक बाहरी वायु कंप्रेसर (वायुवर्धक फीडर्स के लिए हवा की आपूर्ति) तैयार करने की आवश्यकता है।
कृपया इस मशीन को आत्मविश्वास के साथ खरीदें।
सेवा एवं वारंटी
पूरी मशीन की खरीद के समय से 1 वर्ष की वारंटी अवधि और आजीवन सेवा है।
हम हमेशा मशीनों के स्पेयर पार्ट्स प्रदान करते हैं, कारखाने की प्रत्यक्ष आपूर्ति गारंटी के साथ।
हम ऑनलाइन प्रश्न / उत्तर और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं।
हम एक-से-एक बिक्री के बाद सेवा प्रदान करते हैं।प्रत्येक मशीन 100% जहाज से बाहर जाने से पहले अच्छी तरह से परीक्षण किया।
