उत्पाद विवरण:
|
| PCB max Clamping area: | 400mm(L)×300mm(W) | Feeder: | 50pcs Yamaha Feeders (pneumatic & electric feeder) |
|---|---|---|---|
| Operation system: | Windows (comes with PC and keyboard mouse) | Fiducial calibration: | Auto calibrate Mark point |
| Component height: | 12mm | Mounting speed: | 6000 cph (ideal) |
| Net weight: | 190kg | Nozzle: | Auto nozzle changer with 13pcs nozzle library |
| प्रमुखता देना: | 12mm PCB कंपोनेंट माउंटिंग मशीन,6000cph PCB कंपोनेंट माउंटिंग मशीन,SMT PCB माउंटिंग मशीन: |
||
उत्कृष्ट और किफायती4 हेड 50 फीडरपीसीबी घटक प्लेसमेंट मशीन 220V

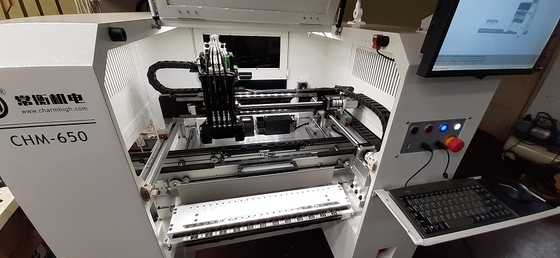

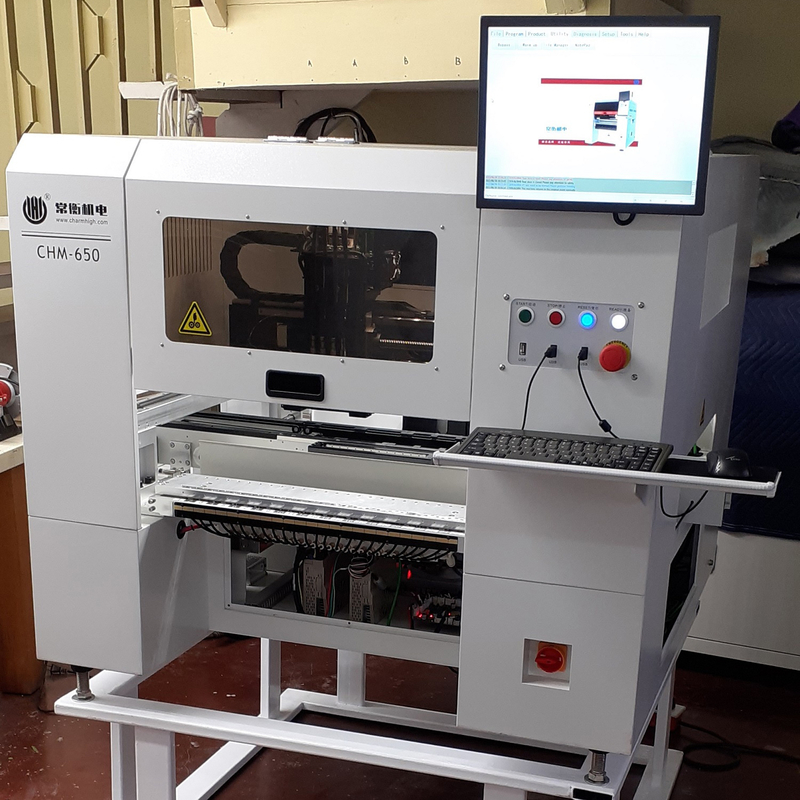

CHM-650 SMT पिक एंड प्लेस मशीन, सटीक छोटे SMT बैच उत्पादन के लिए अच्छी
ऑटो नोजल परिवर्तन के साथ, मैनुअल नोजल बदलने की आवश्यकता नहीं है, इसके साथ काम करनायूनिवर्सल यामाहा फीडर
यूट्यूब वर्किंग वीडियो:
CHM-650 माउंटिंग 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q
CHM-650 मिक्स माउंटिंग:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
CHM-650 वर्किंग वीडियो बल्गेरियाई ग्राहक से:
https://www.youtube.com/watch?v=50mu2rlPrrc
फैक्टरी में CHM-650 4 हेड पिक एंड प्लेस रोबोट का वास्तविक शॉट:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
| CHM-650 विनिर्देश | |
| आयाम | 1280mm(L)x1190mm(W)x1050mm(H) |
| वज़न | 310kg |
| पावरआपूर्ति | AC220V (50Hz, 1 चरण), 2.1kW |
| एयर सप्लाई | 0.5MPa ~ 0.7MPa |
| वैक्यूम जनरेशन | वैक्यूम जनरेटर |
| माउंटिंग हेड | 4 हेड |
| माउंटिंग स्पीड | 9000cph(इष्टतम) |
| माउंटिंग सटीकता | (XY) ±0.05mm; CPK≥1.0 |
| नियंत्रण सटीकता | 5μm |
| घटक ऊंचाई | 12mm |
| घटक प्रकार |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, आदि। (प्रतिरोधक/संधारित्र/डायोड/ट्रायोड/एलईडी/आईसी, आदि) |
| पीसीबी मोटाई | 0.6mm~3.5mm |
| पीसीबी आकार | 400mm(L)x350mm(W) |
| पीसीबी कन्वेयरिंग | 3-सेक्शन-रेल स्वचालित कन्वेयरिंग |
| नोजल परिवर्तन | स्वचालित नोजल परिवर्तन (19-होल नोजल लाइब्रेरी) |
| नियंत्रण प्रणाली |
अंतर्निहित औद्योगिक कंप्यूटर (विंडोज सिस्टम) मॉनिटर, कीबोर्ड और माउस से लैस |
| ड्राइव सिस्टम | X&Y अक्ष सर्वो मोटर्स द्वारा संचालित; लचीला एस-वक्र त्वरण और मंदी को अपनाना |
| ट्रांसमिशन सिस्टम | बॉल स्क्रू + रैखिक गाइड |
| फीडिंग सिस्टम |

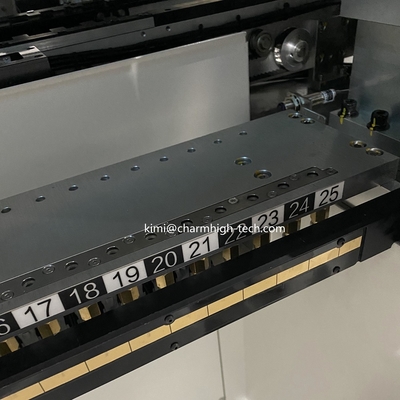

50 यामाहा 8 मिमी मानक वायवीय/इलेक्ट्रिक फीडर स्लॉट (आईसी ट्रे और स्टिक फीडर के लिए भी उपयुक्त) |
| विज़न सिस्टम |
स्नैपशॉट कैमराx4 (घटक आकार लागू: 16mmx16mm); आईसी कैमराx1 (घटक आकार लागू: 36mmx36mm); मार्क कैमराx2 |
CHM-650 छोटा और उच्च परिशुद्धता SMT पिक एंड प्लेस मशीन, 0201 बड़े पैमाने पर उत्पादन का समर्थन करता है:
हाइलाइट:
1. ऑटो नोजल एक्सचेंज, आपको नोजल को मैन्युअल रूप से बदलने की आवश्यकता नहीं है, बहुत सुविधाजनक!
2. मजबूत विज़न कैमरा सिस्टम, उच्च सटीक के साथ अपडेट किए गए कैमरे, आईसी अधिक सटीक रूप से रखे गए, और न्यूनतम घटक 0201।
3. स्मार्ट सॉफ़्टवेयर के साथ उच्च कॉन्फ़िगरेशन, लंबा जीवनकाल, Charmhigh मजबूत यांत्रिक भाग प्रदान करता है।
यूनिवर्सल स्टैंडर्ड यामाहा फीडर (अलग से खरीदें) के साथ काम करना:
विकल्प:
1. 8mm/ 12mm /16mm /24mm /32mm /44mm इलेक्ट्रिक फीडर
2. 8x4mm / 12mm/ 16mm / 24mm /32mm / 44mm वायवीय फीडर
3. कंपन फीडर
ग्राहक प्रतिक्रिया:
Charmhigh, शीर्ष चीनी ब्रांड।
सेवा और वारंटी:
खरीद के समय से पूर्ण मशीन में 1 वर्ष की वारंटी अवधि और आजीवन सेवा है।
हम हमेशा मशीन के स्पेयर पार्ट्स प्रदान करते हैं, गारंटी के साथ फैक्टरी डायरेक्ट सप्लाई।
हम ऑनलाइन प्रश्न/उत्तर और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं।
हम वन टू वन आफ्टर-सेल सर्विस प्रदान करते हैं।प्रत्येक मशीन शिप आउट होने से पहले 100% अच्छी तरह से परीक्षण की जाती है।
