उत्पाद विवरण:
|
| Heads: | 4-head | Max PCB size: | 450mm*300mm |
|---|---|---|---|
| Feeder: | Support 50pcs YAMAHA CL Feeder/Electric Feeder | Precision: | (XY) ±0.05mm; CPK≥1.0 |
| Dimension: | 1280(L)*1190(W)*1050(H) mm | Cameras: | 6pcs small camerea+1 big camera+2 mark camera |
| Motor: | Panasonic servo motor | Components: | 0201, 0402~5050, SOP, QFN, BGA, PLCC, LED |
| Net weight: | 310kg | Auto change nozzle: | Yes, with nozzle library 19-hole |
| प्रमुखता देना: | चार्महाई एसएमटी पिक एंड प्लेस मशीन,4 हेड्स एसएमटी पिक एंड प्लेस मशीन,चार्महिग एसएमटी चिप माउंटर |
||
चारमहाइ CHM-650 उन्नत एसएमटी पिक एंड प्लेस मशीन 4 सिर 50 फीडर
CHM-650 मुख्य विशेषताएंः
1मॉडल संख्याः CHM-650
2ब्रांडः चार्महाइ
3मुख्य विन्यास: डेस्कटॉप प्रकार + पीसीबी ऑटो डिलीवरी + 4 हेड 50 फीडर + पैनासोनिक सर्वो मोटर + ऑटो नोजल चेंजर + बॉल स्क्रू + रैखिक गाइड रेल + 7 कैमरे + अद्यतन स्मार्ट सॉफ्टवेयर
4. फीडरः 2 विकल्पः यामाहा इलेक्ट्रिक फीडर / वायवीय फीडर (फीडर अलग से खरीदें)
5अधिकतम पीसीबी क्षेत्रः 400 * 350 मिमी; अधिकतम घटक ऊंचाईः 12 मिमी
6. विंडोज सिस्टम के साथ कंप्यूटर और कीबोर्ड और माउस के साथ आता है
7घटकः 0201, 0402-5050, एसओपी, क्यूएफएन, टीक्यूएफपी, बीजीए... आदि।

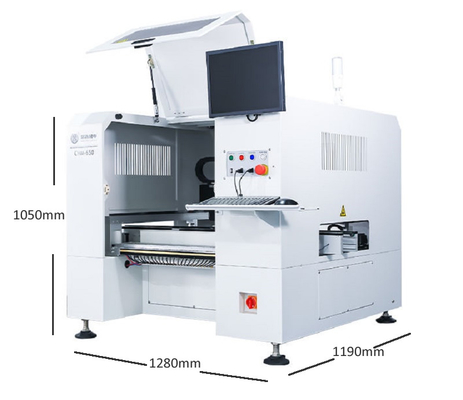

8आयामः 1280 ((L) * 1190 ((W) * 1050 ((H) मिमी, AC220V (50/60Hz)
9. नेतृत्व समयः 3-5 कार्य दिवस
10. डिलीवरीः ट्रेन से / हवा से / समुद्र से / हमारे कारखाने से सीधे उठाओ / चीन गोदाम में भेजें
11भुगतान का तरीका: बैंक हस्तांतरण (टी/टी)
12पैकिंगः प्लाईवुड बॉक्स
यूट्यूब कार्य वीडियोः
CHM-650 माउंटिंग 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q
CHM-650 मिश्रण को माउंट करना:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
बुल्गारियाई ग्राहक से CHM-650 कामकाजी वीडियोः
https://www.youtube.com/watch?v=50mu2rlPrrc
कारखाने में CHM-650 4 सिर चुनें और जगह रोबोट का वास्तविक शॉटः
https://www.youtube.com/watch?v=R6UZqwV8Zvc
| CHM-650 विनिर्देश | |
| आयाम | 1280mm ((L) x1190mm ((W) x1050mm ((H) |
| वजन | 310 किलोग्राम |
| शक्तिआपूर्ति | AC220V (50Hz, 1 चरण), 2.1kW |
| वायु आपूर्ति | 0.5MPa ~ 0.7MPa |
| वैक्यूम जनरेशन | वैक्यूम जनरेटर |
| माउंटिंग हेड | 4 सिर |
| माउंटिंग गति | 9000cph (सर्वोत्तम) |
| बढ़ी हुई सटीकता | (XY) ±0.05 मिमी;सीपीके≥1.0 |
| नियंत्रण सटीकता | 5μm |
| घटक ऊंचाई | 12 मिमी |
| घटक का प्रकार |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA आदि (प्रतिरोधक/संधारित्र/डायोड/ट्रायड/एलईडी/आईसी आदि) |
| पीसीबी मोटाई | 0.6mm~3.5mm |
| पीसीबी का आकार | 400 मिमी ((L) x350 मिमी ((W) |
| पीसीबी परिवहन | 3 सेक्शन रेल ऑटोमैटिक कन्वेयर |
| नोजल परिवर्तन | स्वचालित नोजल परिवर्तन (19-छेद नोजल पुस्तकालय) |
| नियंत्रण प्रणाली |
अंतर्निहित औद्योगिक कंप्यूटर (विंडोज सिस्टम) मॉनिटर, कीबोर्ड और माउस से सुसज्जित |
| ड्राइव प्रणाली | एक्स एंड वाई अक्ष सर्वो मोटर्स द्वारा संचालित; लचीली एस-वक्र त्वरण और मंदी को अपनाने |
| ट्रांसमिशन सिस्टम | बॉल स्क्रू + रैखिक गाइड |
| भोजन प्रणाली |
50 यामाहा 8 मिमी मानक वायवीय/इलेक्ट्रिक फीडर स्लॉट (आईसी ट्रे और स्टिक फीडर के लिए भी उपयुक्त) |
| दृष्टि प्रणाली |
स्नैपशॉट कैमराx4 (घटक का आकार लागूः16mmx16mm); IC camerax1 (घटक का आकार लागूः36mmx36mm); मार्क कैमराएक्स2 |
विशेषताCHM-650 SMT माउंटिंग मशीन

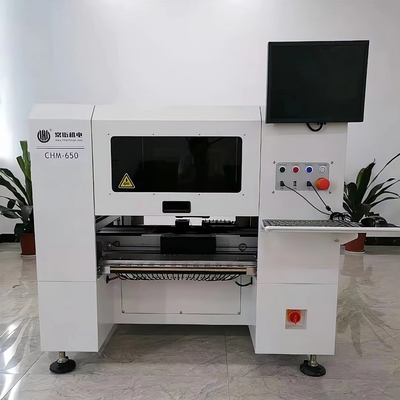

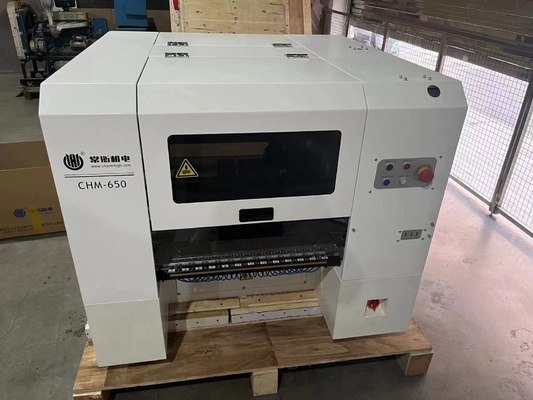

100% असली तस्वीरेंः
प्रत्येक पक्ष 25pcs फीडर, कुल 50pcs टेप फीडर समर्थितः (यामाहा इलेक्ट्रिक फीडर + वायवीय दोनों उपयुक्त)
8/12/16/24/32/44 मिमी फीडर, स्टिक फीडर, आईसी ट्रे समर्थित, इन भागों को अलग से खरीदा जाना चाहिए।

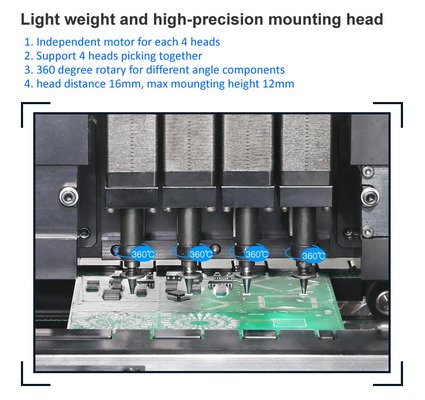

सैमसंग नोजल के साथ 4 सिरः
कृपया ध्यान दें:
पिक एंड प्लेस मशीन पैकेज में शामिल सभी सामानों के साथ पूरी तरह से सेट है।
आपको अलग से फीडर खरीदने की जरूरत है और 10 मिमी बाहरी व्यास के पाइप के साथ कंप्रेसर तैयार करने की आवश्यकता है (फीडर के लिए हवा की आपूर्ति, एएनसी, पीसीबी stopper...)
पाइप को मशीन के पीछे की ओर डालना।
कृपया इस मशीन को आत्मविश्वास के साथ खरीदें। अपने पिक एंड प्लेस मशीन के साथ आनंद लें!
सेवा और वारंटीः
पूरी मशीन की खरीद के समय से 1 वर्ष की वारंटी अवधि है और आजीवन सेवा है।
हम हमेशा मशीनों के स्पेयर पार्ट्स प्रदान करते हैं, कारखाने विश्वसनीय प्रत्यक्ष आपूर्ति।
हम ऑनलाइन प्रश्न / उत्तर और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं।
एक-एक बिक्री के बाद सेवा प्रदान करें. प्रत्येक मशीन 100% अच्छी तरह से बाहर भेजने से पहले परीक्षण किया.
