उत्पाद विवरण:
|
| PCB max Clamping area: | 400mm(L)×350mm(W) | Feeder: | 50pcs Yamaha Feeders (pneumatic & electric feeder) |
|---|---|---|---|
| Operation system: | Windows (comes with PC and keyboard mouse) | Fiducial calibration: | Auto calibrate Mark point |
| Component height: | 12mm | Mounting speed: | 6000CPH |
| Net weight: | 310kg | Nozzle: | Auto nozzle changer with 13pcs nozzle library |
| प्रमुखता देना: | डेस्कटॉप एसएमटी पिक प्लेस मशीन,50 फीडर एसएमटी पिक प्लेस मशीन,0201 एसएमटी पिक एंड प्लेस मशीन |
||

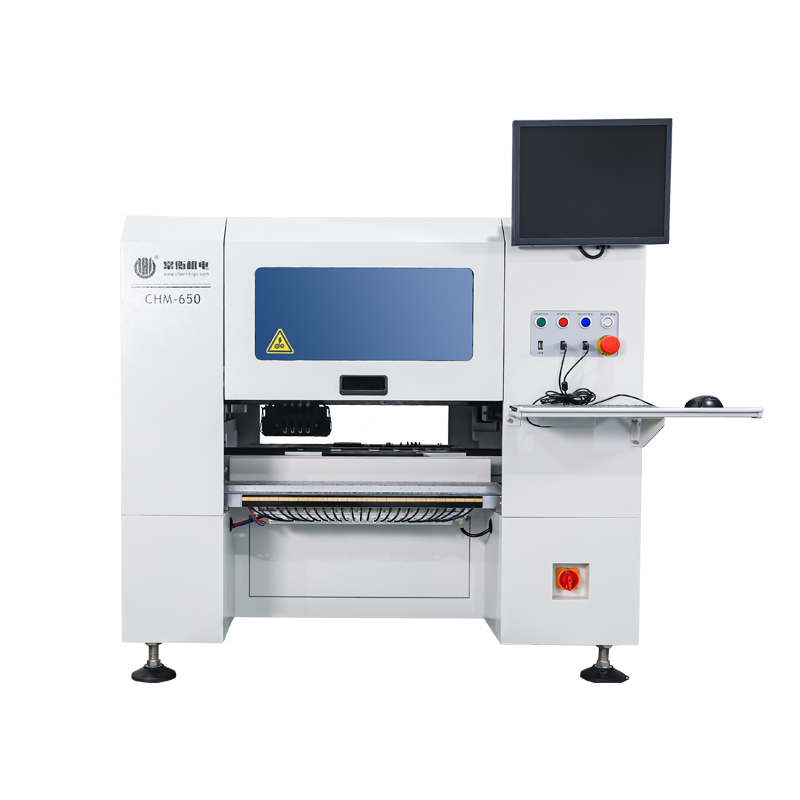

4 सिर 50 फीडर्स टेबल टॉप CHM-650 SMT पिक एंड प्लेस मशीन
उच्च परिशुद्धता छोटे बैच उत्पादन के लिए, 0201 बड़े पैमाने पर उत्पादन पूरी तरह से
ऑटो नोजल परिवर्तन, सार्वभौमिक यामाहा फीडर्स के साथ काम
मॉडल: CHM-650
*4 प्लेसमेंट ऑटो नोजल चेंजर के साथ सिर
* 50pcs यामाहा वायवीय और विद्युत फीडर्स का समर्थन
*उच्च सटीकता के साथ उच्च विन्यास, 0201 समर्थित
*कंप्यूटर के साथ आता है (मॉनीटर, कीबोर्ड, यूएसबी माउस)
*मजबूत यांत्रिक, 3-खंड पीसीबी ऑटो डिलीवरी, कमरे की बचत
यूट्यूब कार्य वीडियोः
CHM-650 माउंटिंग 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q
CHM-650 मिश्रण को माउंट करना:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
बुल्गारियाई ग्राहक से CHM-650 कामकाजी वीडियोः
https://www.youtube.com/watch?v=50mu2rlPrrc
कारखाने में CHM-650 4 सिर चुनें और जगह रोबोट का वास्तविक शॉटः
https://www.youtube.com/watch?v=R6UZqwV8Zvc
| CHM-650 विनिर्देश | |
| आयाम | 1280mm ((L) x1190mm ((W) x1050mm ((H) |
| वजन | 310 किलोग्राम |
| शक्तिआपूर्ति | AC220V (50Hz, 1 चरण), 2.1kW |
| वायु आपूर्ति | 0.5MPa ~ 0.7MPa |
| वैक्यूम जनरेशन | वैक्यूम जनरेटर |

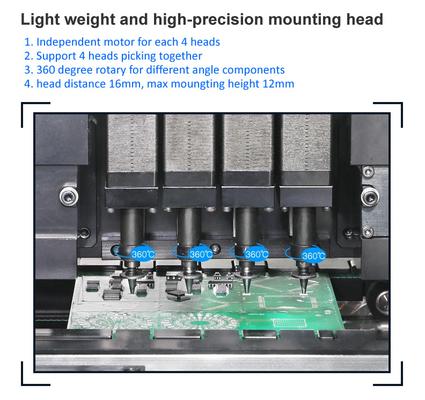

| माउंटिंग हेड | 4 सिर |
| माउंटिंग गति | 9000cph (सर्वोत्तम) |
| बढ़ी हुई सटीकता | (XY) ±0.05 मिमी;सीपीके≥1.0 |
| नियंत्रण सटीकता | 5μm |
| घटक ऊंचाई | 12 मिमी |
| घटक का प्रकार |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA आदि (प्रतिरोधक/संधारित्र/डायोड/ट्रायड/एलईडी/आईसी आदि) |
| पीसीबी मोटाई | 0.6mm~3.5mm |
| पीसीबी का आकार | 400 मिमी ((L) x350 मिमी ((W) |

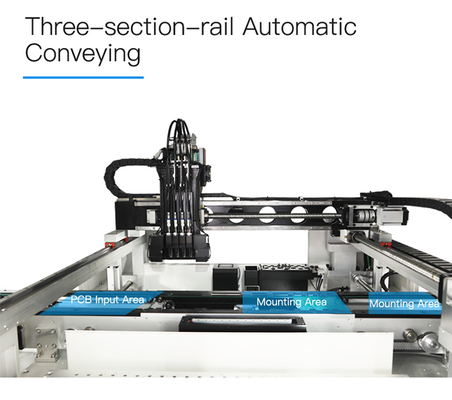

| पीसीबी परिवहन | 3 सेक्शन रेल ऑटोमैटिक कन्वेयर |
| नोजल परिवर्तन | स्वचालित नोजल परिवर्तन(19-छेद नोजल पुस्तकालय) |
| नियंत्रण प्रणाली |
अंतर्निहित औद्योगिक कंप्यूटर (विंडोज सिस्टम) मॉनिटर, कीबोर्ड और माउस से सुसज्जित |
| ड्राइव प्रणाली | एक्स एंड वाई अक्ष सर्वो मोटर्स द्वारा संचालित; लचीली एस-वक्र त्वरण और मंदी को अपनाने |
| ट्रांसमिशन सिस्टम | बॉल स्क्रू + रैखिक गाइड |
| भोजन प्रणाली |
50 यामाहा 8 मिमी मानक वायवीय/इलेक्ट्रिक फीडर स्लॉट (आईसी ट्रे और स्टिक फीडर के लिए भी उपयुक्त) |
| दृष्टि प्रणाली |

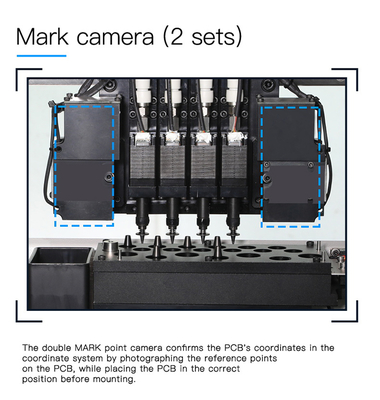

स्नैपशॉट कैमराx4 (घटक का आकार लागूः16mmx16mm); IC camerax1 (घटक का आकार लागूः36mmx36mm); मार्क कैमराएक्स2 |
आसान फ़ाइल प्रोग्रामिंगः
हाइलाइट करें:
1. ऑटो नोजल विनिमय, आप मैन्युअल रूप से नोजल बदलने की जरूरत नहीं है, बहुत सुविधाजनक!
2. मजबूत दृष्टि कैमरा प्रणाली, उच्च सटीकता, आईसी प्लेस सीडी अधिक सटीकता और न्यूनतम घटक 0201:
3. उच्च विन्यास, लंबे जीवनकाल, Charmhigh मजबूत यांत्रिक प्रदान करते हैं.
सार्वभौमिक मानक यामाहा फीडर्स के साथ काम करनाः
विकल्पः
1. 8 मिमी/ 12 मिमी/ 16 मिमी/ 24 मिमी/ 32 मिमी/ 44 मिमी इलेक्ट्रिक फीडर
2. 8x4 मिमी / 12 मिमी / 16 मिमी / 24 मिमी / 32 मिमी / 44 मिमी वायवीय फीडर
3कंपन फीडर
सेवा और वारंटीः
पूरी मशीन की खरीद के समय से 1 वर्ष की वारंटी अवधि है और आजीवन सेवा है।
हम हमेशा मशीनों के स्पेयर पार्ट्स प्रदान करते हैं, कारखाने की प्रत्यक्ष आपूर्ति गारंटी के साथ।
हम ऑनलाइन प्रश्न / उत्तर और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं।
हम एक-एक बिक्री के बाद सेवा प्रदान करते हैं. प्रत्येक मशीन 100% जहाज से पहले अच्छी तरह से परीक्षण किया.
