उत्पाद विवरण:
|
| सिर: | 6 पीसी (19 पीसी नोजल ऑटो-परिवर्तन स्थिति के साथ) | पीसीबी आकार: | 450mm(L) × 350mm(W) (मानक); |
|---|---|---|---|
| गति: | 27800 सीपीएच (उत्तम); | फीडर: | 60 पीसी एनएक्सटी इलेक्ट्रिक फीडर का समर्थन करें |
| अवयव: | 01005, 0201,0402,-5050, एसओपी/क्यूएफपी/क्यूएफएन/बीजीए/एलईडी.. | अधिकतम घटक ऊंचाई: | 12 मिमी |
| कैमरा: | आईसी कैमरा: 1 पीसी (36 मिमी) फ्लाइंग कैमरा: 6 पीसी (16 मिमी) मार्क कैमरा: 2 पीसी | पीसीबी वितरण: | रेल के साथ 3 टुकड़े ऑटो डिलीवरी, चौड़ाई सॉफ्टवेयर द्वारा समायोजित की जा सकती है |
| आयाम: | 1320मिमी(एल)×1600मिमी(डब्ल्यू)×1500मिमी(एच) | विद्युत आपूर्ति: | AC220V (50/60Hz, 1 चरण) |
| फीडर प्रकार: | फ़ूजी एनएक्सटी इलेक्ट्रिक फीडर | पीसीबी मोटाई: | 0.6-3.5 मिमी |
| प्रमुखता देना: | वर्टिकल एसएमटी पिक एंड प्लेस मशीन,इनलाइन एसएमटी पिक एंड प्लेस मशीन,60 फीडर एसएमटी मशीन |
||

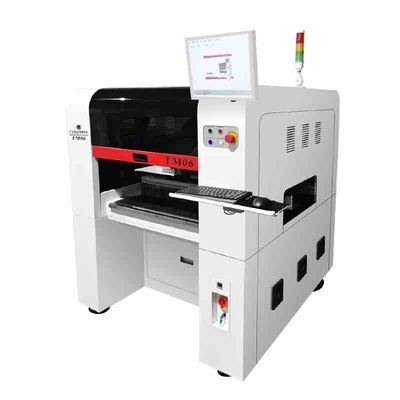

शीर्ष विन्यास उच्च परिशुद्धता Charmhigh 6 सिर 60 फीडर SMT पिक एंड प्लेस मशीन TM06
पूर्ण स्वचालित इन-लाइन एसएमटी पीसीबी कन्वेयर के साथ पिक एंड प्लेस मशीन
पीसीबी असेंबली लाइन, बड़े पैमाने पर उत्पादन के लिए अच्छी, पूर्ण स्वचालित मध्यम एसएमटी असेंबली लाइन
1मॉडल संख्याः TM06
2ब्रांडः चार्महाइ
3. मुख्य विन्यासः स्वचालित 3 टुकड़े पीसीबी ऑटो वितरण + 6 सिर 60 फीडर + पैनासोनिक सर्वो मोटर
+ ऑटो नोजल चेंजर ((19 पदों) + 9 कैमरों + THK पीसने पेंच + डबल वाई अक्ष
4फीडर: फुजी इलेक्ट्रिक फीडर (अलग से खरीदें)
5पीसीबी क्षेत्र (2 विकल्प): 450*350 मिमी / 900*350 मिमी
6. विंडोज सिस्टम के साथ कंप्यूटर और कीबोर्ड और माउस के साथ आता है
7घटक:01005, 0201, 0402-5050, एसओपी, क्यूएफएन, टीक्यूएफपी, बीजीए... आदि।
8आयामः 1320 मिमी ((L) × 1600 मिमी ((W) × 1500 मिमी ((H), AC220V/110V (50/60Hz, 1 चरण)
9समय सीमाः 4-6 कार्य दिवस
10. डिलीवरीः हवा से / समुद्र के द्वारा / हमारे कारखाने से सीधे उठाओ / चीन गोदाम में भेजें
11भुगतान का तरीका: बैंक हस्तांतरण (टी/टी)
12पैकिंगः प्लाईवुड बॉक्स
यह TM06 है, एक उच्च अंत चुनें और Charmhigh की जगह मशीन.
इसकी विशेषता 60 फीडर स्टैक, एनएक्सटी इलेक्ट्रिक फीडर्स और स्टिक फीडर्स के साथ अच्छी संगतता है जो ट्यूबलर घटकों का समर्थन कर सकते हैं।
6 सिर एक साथ स्थापित करने और स्वचालित रूप से सक्शन नोजल बदलने में सक्षम, तीन खंड स्वचालित कन्वेयर बेल्ट,उच्च गति गति नियंत्रण प्रणाली और गतिशील घटकों की तस्वीरें लेने के लिए लागू दृष्टि प्रौद्योगिकी स्वतंत्र रूप से शोध और स्वयं Charmhigh द्वारा विकसित.
यदि आपको मध्यम से बड़े आकार के सेटअप के लिए उचित मूल्य के साथ उच्च विन्यास पिक एंड प्लेस मशीन की आवश्यकता है, तो TM06 सबसे अच्छा विकल्प है।
TM06 विनिर्देश:
| मॉडल | TM06 |
| आयाम | 1320mm(L) × 1600mm(W) × 1500mm(H) |
| वजन | 1100 किलो |
| विद्युत आपूर्ति | AC220V (50Hz, एकल चरण), 3kW |
| वायु आपूर्ति | 0.5MPa ~ 0.7MPa |
| वैक्यूम जनरेशन | अंतर्निहित वैक्यूम पंप |
| माउंटिंग हेड की मात्रा | 6 सिर |
| माउंटिंग गति | 27800 सीपीएच (उत्तम); |
| बढ़ी हुई सटीकता | एक्स,वाई अक्षः ±0.035 मिमी; CPK≥1.0(XY |
| नियंत्रण सटीकता | 4μm |
| घटक ऊंचाई | 12 मिमी |
| घटक का प्रकार | 01005,0201/0402/06035050/SOT/SOP/QFP/QFN/BGA आदि (प्रतिरोधक/संधारित्र/डायोड/ट्रायोड/एलईडी/आईसी आदि) |
| पीसीबी मोटाई | 0.6mm~3.5mm |
| पीसीबी का आकार | 450mm(L) × 350mm(W) (मानक); 900mm(L) × 350mm(W) (वैकल्पिक) |
| पीसीबी परिवहन | 3-सेक्शन रेल ऑटोमैटिक कन्वेयर, पीसीबी समर्थन |
| नोजल परिवर्तन | स्वचालित नोजल परिवर्तन (19-छेद नोजल पुस्तकालय) |
| नियंत्रण प्रणाली | अंतर्निहित औद्योगिक कंप्यूटर (विंडोज सिस्टम) मॉनिटर, कीबोर्ड और माउस से सुसज्जित |
| ड्राइव प्रणाली | पैनासोनिक ए6 सर्वो मोटर्स द्वारा संचालित एक्स एंड वाई अक्ष (डबल मोटर्स द्वारा वाई अक्ष); लचीली एस-वक्र त्वरण और मंदी को अपनाना |
| ट्रांसमिशन सिस्टम | X&Y अक्ष TBI ग्राउंड बॉल स्क्रू और HIWIN रैखिक गाइड को अपनाता है(डबल शिकंजा के साथ वाई अक्ष) |
| भोजन प्रणाली | 60 एनएक्सटी 8 मिमी मानक फीडर स्टैक (आईसी ट्रे और स्टिक फीडर के लिए भी उपयुक्त) |
| दृष्टि प्रणाली | फ्लाई कैमरा×6 (घटक आकार लागूः 16mm×16mm); आईसी कैमरा×1 (घटक आकार लागूः 36mm×36mm); मार्क कैमरा×2 |

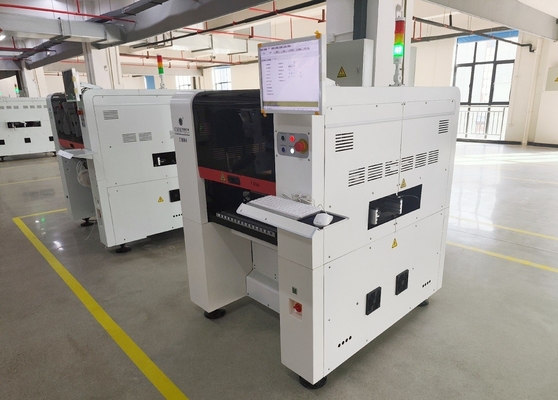

TM06 के लिए असली तस्वीरेंः

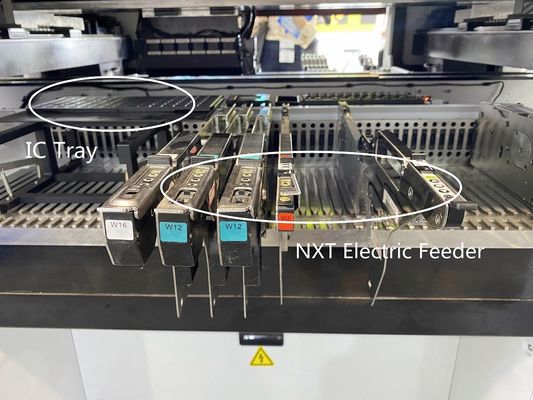

60 फीडर स्लॉट (फूजी एनएक्सटी इलेक्ट्रिक फीडर के साथ काम करता है, फीडर अलग से खरीदे जाते हैं, 8/12/16/24/32/44 मिमी):

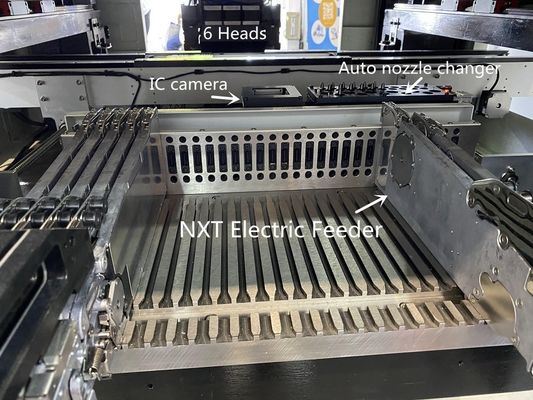

स्वचालित नोजल परिवर्तन के साथ 6 सिर, एक बड़ा उच्च परिशुद्धता आईसी कैमरा, दो मार्क कैमरे,
सामान्य घटकों के लिए 6 उड़ान कैमरे 3 टुकड़े स्वचालित पीसीबी कन्वेयर।
डबल सर्वो मोटर के साथ डबल वाई अक्ष, अधिक स्थिर और उच्च परिशुद्धता।
पीसीबी के नमूने:
(हम अपनी मशीनों के भागों के लिए पीसीबी का उत्पादन करने के लिए अपनी पूरी तरह से स्वचालित एसएमटी लाइन का भी उपयोग करते हैं)
सेवा और वारंटीः
पूर्ण मशीन की खरीद के समय से 1 वर्ष की वारंटी अवधि है और आजीवन सेवा है।
हम हमेशा मशीनों के स्पेयर पार्ट्स प्रदान करते हैं, कारखाने की प्रत्यक्ष आपूर्ति गारंटी के साथ।
हम ऑनलाइन प्रश्न / उत्तर और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं।
हम एक-से-एक बिक्री के बाद सेवा प्रदान करते हैं।प्रत्येक मशीन 100% जहाज से बाहर जाने से पहले अच्छी तरह से परीक्षण किया।
