उत्पाद विवरण:
|
रेवनट ओवेन: | T-962A (निकास के साथ) | टांका लगाने का क्षेत्र: | 1500 w / 300 x 320 मिमी |
---|---|---|---|
तापमान सीमा: | 0 डिग्री सेल्सियस -280 डिग्री सेल्सियस | प्रक्रिया चक्र: | 1 ~ 8 मि |
हाई लाइट: | 1500w बेंचटॉप रिफ़्लो ओवन,300 * 320 मिमी IR रीफ़्लो ओवन,1500W इन्फ्रारेड सोल्डरिंग स्टेशन |
बेंचटॉप रिफ्लो ओवन T962A (निकास नए प्रकार के साथ)
300 * 320 मिमी 1500w इन्फ्रारेड आईसी हीटर बीजीए एसएमडी एसएमटी रीवर्क सेशन
इन्फ्रारेड आईसी हीटर T962A एक माइक्रो प्रोसेसर नियंत्रित रिफ्लो-ओवन है।इसका उपयोग विभिन्न एसएमडी और बीजीए घटकों को प्रभावी ढंग से सोल्डर करने के लिए किया जा सकता है।पूरी सोल्डरिंग प्रक्रिया को स्वचालित रूप से पूरा किया जा सकता है और इसका उपयोग करना बहुत आसान है।यह मशीन एक शक्तिशाली अवरक्त उत्सर्जन और गर्म हवा के प्रवाह के संचलन का उपयोग करती है, इसलिए तापमान को बहुत सटीक और समान रूप से वितरित किया जा रहा है।
एक खिड़की वाले दराज को वर्क-पीस को पकड़ने के लिए डिज़ाइन किया गया है, और सुरक्षित सोल्डरिंग तकनीकों और पीसीबी असेंबली पर लगे एसएमडी / बीएजी और अन्य छोटे इलेक्ट्रॉनिक भागों के हेरफेर की अनुमति देता है।T962 का उपयोग खराब मिलाप जोड़ों को ठीक करने, खराब घटकों को हटाने / बदलने और छोटे इंजीनियरिंग मॉडल या प्रोटोटाइप को पूरा करने के लिए सोल्डर को स्वचालित रूप से फिर से काम करने के लिए किया जा सकता है।
विशेषताएं:
(1) एक बड़ा इन्फ्रारेड सोल्डरिंग क्षेत्र।प्रभावी सोल्डरिंग क्षेत्र: 300 * 320 मिमी;यह इस मशीन के उपयोग की सीमा को अत्यधिक बढ़ाता है और इसे एक किफायती निवेश बनाता है।
(२) विभिन्न सोल्डरिंग चक्रों का विकल्प।आठ सोल्डरिंग चक्रों के पैरामीटर पूर्वनिर्धारित हैं और संपूर्ण सोल्डरिंग प्रक्रिया प्रीहीट, सोक और रीफ्लो से कूल डाउन तक स्वचालित रूप से पूरी हो सकती है।
(३) सभी डिजाइनों के साथ विशेष गर्मी और तापमान बराबर करना।सोल्डर को फिर से प्रवाहित करने के लिए 800 वाट तक ऊर्जा कुशल इन्फ्रारेड हीटिंग और वायु परिसंचरण का उपयोग करता है।
(4) एर्गोनोमिक डिजाइन, व्यावहारिक और आसानी से संचालित।अच्छी बिल्ड क्वालिटी लेकिन एक ही समय में हल्के वजन और एक छोटा पदचिह्न T962 को आसानी से बेंच पर ले जाने या संग्रहीत करने की अनुमति देता है।
(५) बड़ी संख्या में उपलब्ध कार्य।T962A अधिकांश बॉस-आइड या डबल-फेस पीसीबी बोर्ड के छोटे भागों को मिलाप कर सकता है, उदाहरण के लिए CHIP, SOP, PLCC, QFP, BGA आदि। यह सिंगल रन से लेकर ऑन-डिमांड छोटे बैच उत्पादन तक का आदर्श रीवर्क समाधान है।
विशेष विवरण:
आदर्श: T962A
प्रभावी सोल्डरिंग अधिकतम क्षेत्र: 300 x 320 मिमी
रेटेड पावर: 1500W
तापमान रेंज: 0°C-280°C
प्रक्रिया चक्र: 1 ~ 8 मिनट
वोल्टेज: 110V ~ 240V
आवृत्ति: 50 हर्ट्ज ~ 60 हर्ट्ज
उत्पाद का आकार: 430×370×260mm
पैकिंग का आकार: 510 × 450 × 330 मिमी
शुद्ध वजन: 13 किलो
सकल वजन: 14 किग्रा
पैकिंग सूची:
1 एक्स इन्फ्रारेड आईसी हीटर टी-962ए
1 एक्स पावर केबल
1 एक्स फ्यूज (110 वी: 10 ए; 220 वी: 8 ए)
1 एक्स उपयोगकर्ता मैनुअल
परिचय
इन्फ्रारेड आईसी हीटर टी-962ए माइक्रो-कंप्यूटर नियंत्रण द्वारा स्वचालित रूप से काम करता है।हम तापमान बराबर करने के लिए हीटिंग और सर्कुलर-विंड के लिए तेज़ इन्फ्रारेड विकिरण अपनाते हैं, इसलिए दराज में तापमान बहुत सटीक और संतुलन होता है।
इसका उपयोग करना आसान है और पूरी टांका लगाने की प्रक्रिया अपने आप हो जाएगी।
यह एसएमडीबीजीए के असमानता सोल्डरिंग-अनुरोध को पूरा कर सकता है और सबसे स्मार्ट छोटे हिस्से को सोल्डर कर सकता है।
यह पीसीबी बोर्ड के लिए टू-साइड सोल्डरिंग भी कर सकता है।
बेहोशी को नियंत्रित करने वाली तकनीक और वायलाइज़ेशन-दराज कार्यक्षेत्र, आपके अवलोकन पर पूरी सोल्डरिंग प्रक्रिया को पूरा करते हैं।
अत्यधिक भरोसेमंद डिज़ाइन, इसका उपयोग करते समय आपको संतुष्ट और आश्वस्त करता है।
डिवाइस मानक 110VAC 50/60HZ (220VAC मॉडल उपलब्ध है) द्वारा संचालित है।
उपयोगकर्ता इंटरफ़ेस T962A इनपुट कुंजियों और एक LCD डिस्प्ले के माध्यम से कार्यान्वित किया जाता है।प्री-सेट हीटिंग मोड एलसीडी डिस्प्ले पर देखी गई थर्मल चक्र प्रगति के साथ उपयोगकर्ता इंटरैक्शन द्वारा चुने जाते हैं।
T962A का उपयोग खराब मिलाप जोड़ों को ठीक करने, खराब घटकों को हटाने / बदलने और छोटे इंजीनियरिंग मॉडल या प्रोटोटाइप को पूरा करने के लिए स्वचालित रूप से "पुनः प्रवाह" मिलाप के लिए किया जा सकता है।

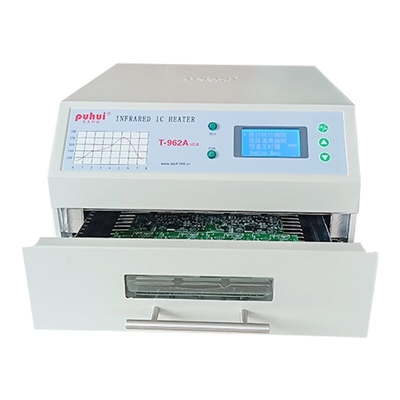

एक खिड़की वाले दराज को वर्क-पीस को पकड़ने के लिए डिज़ाइन किया गया है।थर्मल चक्र सटीकता को इन्फ्रारेड हीटर, थर्मोकपल और परिसंचारी हवा के साथ बंद लूप माइक्रो-कंप्यूटर नियंत्रण द्वारा बनाए रखा जाता है।
(1).बड़ा क्यूबेज सोल्डरिंग क्षेत्र और टी -962 ए का सोल्डरिंग अधिकतम क्षेत्र 300 × 320 मिमी है।
(२) तापमान तरंग के कई विकल्प
आपके लिए चुनने के लिए आठ प्रकार के तापमान पैरामीटर तरंगें प्रदान की जाती हैं, आप मशीन को एचएम-हीटिंग के साथ भी संचालित कर सकते हैं। और मशीन के साथ शीतलन प्रशंसक है।पूरी सोल्डरिंग प्रक्रिया अपने आप पूरी हो जाएगी।इसे संचालित करना बहुत आसान है
(३) सभी डिजाइन के साथ विशेष गर्मी और तापमान बराबर।
आउटपुट पावर 1500W (T-962A) तक पहुंचती है, हवा के संचलन के साथ संयुक्त तेज अवरक्त विकिरण, दराज में तापमान को अधिक सटीक और समानता बनाता है।आपके द्वारा चुने गए तापमान पैरामीटर तरंगों के अनुसार संपूर्ण सोल्डरिंग प्रक्रिया को स्वचालित रूप से पूरा किया जाना है।
(४) मानवकृत विज्ञान और प्रौद्योगिकी उत्तम लेख।
बाहरी उपस्थिति की फर्म, विज़ुअलाइज़ेशन के साथ ऑपरेशन, ओलों-साथी ऑपरेशन इंटरफ़ेस, सही तापमान तरंग परियोजना, शुरू से अंत तक प्रदर्शित करती है कि विज्ञान और प्रौद्योगिकी जड़ है।
हल्का वजन और छोटा क्यूबेज आपके लिए अधिक पैसे बचाएगा, डेस्क-टॉप रखा गया, आपके लिए अधिक जगह भी बचा सकता है।सरल ऑपरेटिंग निर्देश, आपको आसानी से मशीन का उपयोग करने में मदद करते हैं।
(५) सही कार्य विकल्प।
मशीन पर "रिटर्न सोल्डरिंग, ड्रायिंग, हीट प्रिजर्वेशन, कूलिंग जल्दी" फंक्शन के साथ। यह CHIPSOPPLCCQFPBGA आदि के रूप में सबसे स्मार्ट छोटे हिस्से को सोल्डर कर सकता है;यह उत्पाद गम-ठोस को चालू करने के लिए इस्तेमाल किया जा सकता है, सर्किट बोर्ड गर्म उम्र बढ़ने है, पीसीबी प्लैंक बनाए रखता है और विभिन्न काम करता है।यह प्रत्येक प्रकार के व्यावसायिक उद्यम, कंपनी के बड़े पैमाने पर विकास और उत्पादन की छोटी मात्रा की मांग से संतुष्ट होगा।

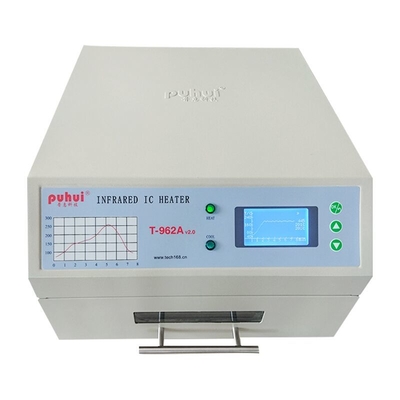

रिफ्लो ओवन T962A:
(निकास के साथ नया प्रकार, व्यास 110 मिमी)
सेवा और वारंटी:
पूरी मशीन की खरीद और आजीवन सेवा के समय से 1 वर्ष की वारंटी अवधि है।
हम हमेशा मशीन के स्पेयर पार्ट्स, फैक्ट्री विश्वसनीय प्रत्यक्ष आपूर्ति प्रदान करते हैं।
हम ऑनलाइन प्रश्नोत्तर और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं।
एक से एक बिक्री के बाद सेवा प्रदान करें।शिप आउट से पहले प्रत्येक मशीन का 100% परीक्षण किया गया
