उत्पाद विवरण:
|
| Heads: | 6pcs(comes with Automatic nozzle change (19-hole nozzle library) | Max PCB size: | 350mm(L)x300mm(W) |
|---|---|---|---|
| Feeder: | Support 50pcs NXT Electric Feeder | Precision: | (xy)+30μm, CPK≥1.0 (X Y) |
| Dimension: | 890 (L) * 1450 (W) * 1500 (H) mm | Cameras: | 6pcs small cameras+1 big camera+2 mark cameras |
| Voltage: | AC220V (50Hz, single phase), 1.8kW | Components: | 0201/0402/0603-5050/SOT/SOP/QFP/QFN/BGA, etc. (resistor/capacitor/diode/triode/LED/IC, etc.) |
| PCB Conveying: | 3-section-rail automatic conveying | Component Height: | max 12mm |
| Mounting Speed: | 27800cph (optimal) | Net weight: | 900kg |
| प्रमुखता देना: | 6 हेड्स एसएमटी मशीन वर्टिकल टाइप,ऑटो नोजल चेंज एसएमटी मशीन,ऑटो नोजल चेंज एसएमटी इक्विपमेंट |
||

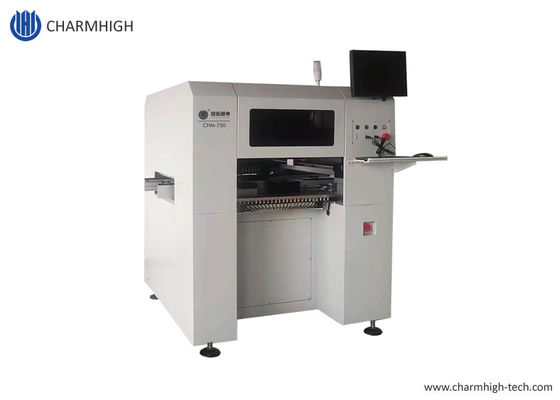

उच्च सटीकता 6 प्रमुख श्रीमती पिक एंड प्लेस मशीन CHM-750
वर्टिकल टाइप, ऑटो नोजल चेंज, सर्वो मोटर, बॉल स्क्रू
इंटेलिजेंट सॉफ्टवेयर के साथ नया अपडेटेड मॉडल
विवरण:
यह CHM-750 है, जो उच्च सटीकता और अच्छे प्रदर्शन वाली पिक एंड प्लेस मशीन है जिसे 2021 में चार्महिग द्वारा जारी किया गया था।
यह CHM-750 है जिसमें 6 हेड और 50 फीडर स्लॉट हैं, यह यामाहा इलेक्ट्रिक फीडर और वायवीय फीडर और ट्यूबलर घटकों के साथ स्टिक फीडर का समर्थन करता है, घटकों को चुनने के लिए स्वचालित सुधार, 360 डिग्री रोटेशन में सक्षम 6 हेड, मार्क प्वाइंट की पहचान के माध्यम से स्वचालित स्थिति उच्च बढ़ते सटीकता के लिए, अंतर्निहित औद्योगिक कंप्यूटर के साथ एकीकृत संचालन।
सीएचएम-750 मुख्य विशेषताएं:
1. मॉडल संख्या: CHM-750
2. ब्रांड: चार्महिग
3. मुख्य विन्यास: 3-सेक्शन + 6 हेड्स के साथ वर्टिकल टाइप + पीसीबी ऑटो डिलीवरी + 50 फीडर + सर्वो मोटर + ऑटो नोजल चेंजर + बॉल स्क्रू + लीनियर गाइड रेल + 9 कैमरा + ब्रांड न्यू स्मार्ट सॉफ्टवेयर
4. फीडर: 2 विकल्प: यामाहा इलेक्ट्रिक फीडर / वायवीय फीडर (फीडर अलग से खरीद)
5. अधिकतम पीसीबी क्षेत्र: 400 * 350 मिमी;अधिकतम घटक ऊंचाई: 12 मिमी
6. विंडोज सिस्टम के साथ कंप्यूटर और कीबोर्ड और माउस के साथ आता है
7. घटक: 0201, 0402-5050, SOP, QFN, TQFP, BGA... आदि।
8. आयाम: 1280(L)*1190(W)*1470(H)mm, AC220V/110v (50/60Hz)
9. लीड टाइम: 7-10 कार्य दिवस
10. वितरण: डीएचएल द्वारा / हवा से / समुद्र के द्वारा / सीधे हमारे कारखाने से उठाएं / चीन के गोदाम में भेजें
11. भुगतान विधि: वायर ट्रांसफर (टी/टी)
12. पैकिंग: प्लाईवुड बॉक्स
सीएचएम-750 निर्दिष्टीकरण:
| DIMENSIONS | 1280 मिमी (एल)×1190 मिमी (डब्ल्यू)×1470 मिमी (एच) |
| वज़न | 520 किग्रा |
| बिजली की आपूर्ति | AC220V (50Hz, एकल चरण), 2.8kW |
| हवा की आपूर्ति | 0.5 एमपीए ~ 0.7 एमपीए |
| वैक्यूम जनरेशन | वैक्यूम जनरेटर |
| बढ़ते सिर की मात्रा | 6 सिर |
| माउंटिंग स्पीड |
17000cph (इष्टतम) IPC9850: 12000CPH |
| बढ़ते सटीकता | ± 60μmCPK≥1.0(XY) |
| घटक ऊंचाई | 12 मिमी |
| घटक प्रकार |
0201/0402/0603 ~ 5050/एसओटी/एसओपी/क्यूएफपी/क्यूएफएन/बीजीए, आदि। (प्रतिरोधक/संधारित्र/डायोड/ट्रायोड/एलईडी/आईसी, आदि) |
| पीसीबी मोटाई | 0.6 मिमी ~ 3.5 मिमी |
| पीसीबी का आकार | 400 मिमी (एल) x350 मिमी (डब्ल्यू) |
| पीसीबी संदेश | 3-सेक्शन-रेल स्वचालित संदेश |
| नोजल परिवर्तन | स्वचालित नोजल परिवर्तन (19-होल नोजल लाइब्रेरी) |
| नियंत्रण प्रणाली |
निर्मित औद्योगिक कंप्यूटर (विंडोज सिस्टम) मॉनिटर, कीबोर्ड और माउस से लैस |
| चालन प्रणाली | सर्वो मोटर्स द्वारा संचालित X और Y अक्ष (डबल मोटर्स द्वारा Y अक्ष);लचीले एस-वक्र त्वरण और मंदी को अपनाना |
| प्रसारण प्रणाली | बॉल स्क्रू + लीनियर गाइड (डबल स्क्रू के साथ Y अक्ष) |
| भोजन प्रणाली |
50 पीसीयामाहा 8 मिमी मानक वायवीय / बिजली फीडर ढेर (आईसी ट्रे और स्टिक फीडर के लिए भी उपयुक्त) |
| दृष्टि प्रणाली |
स्नैपशॉट कैमराx6 (घटक आकार लागू: 16mmx16mm); IC कैमराx1 (घटक आकार लागू: 36mmx36mm); मार्क कैमरा x 2 |
100% वास्तविक तस्वीरें:
प्रत्येक पक्ष 25 पीसी फीडर, कुल 50 पीसी टेप फीडर समर्थित: (यामाहा इलेक्ट्रिक फीडर + वायवीय दोनों उपयुक्त)
8/12/16/24/32 मिमी फीडर, स्टिक फीडर, आईसी ट्रे समर्थित, अलग से खरीद।
स्वचालित नोजल परिवर्तन: (19 छेद)
सैमसंग नोज़ल के साथ 6 हेड:
अपग्रेडेड परफेक्ट 6 हेड्स मॉडल, स्वागत पूछताछ।
प्रमुखता से दिखाना:बुद्धिमान नया सॉफ्टवेयर + स्वचालित नोजल परिवर्तन + IPC9850 12000 CPH + एसीसीपेशाबCPK≥1.0 (XY)
कृपया ध्यान दें:
पिक एंड प्लेस मशीन पैकेज में शामिल सभी सामानों के साथ पूर्ण सेट है, आपको फीडरों को अलग से खरीदने की आवश्यकता है और 10 मिमी बाहरी व्यास पाइप (वायवीय फीडरों के लिए हवा की आपूर्ति) के साथ मशीन के पीछे पाइप डालने के साथ कंप्रेसर तैयार करने की आवश्यकता है।
कृपया इस मशीन को विश्वास के साथ खरीदें।
अपनी पिक एंड प्लेस मशीन के साथ आनंद लें!
चार्महिग क्यों चुनें?
1. पेशेवर डिजाइन और कमरे को बचाया।
2. उपयोगकर्ता के अनुकूल संचालन, पेशेवर श्रीमती इंजीनियर, एंट्री-लेवल डिवाइस की आवश्यकता नहीं है
3. एक मशीन - एकीकृत संचालन, अतिरिक्त पंप या पीसी या किसी सहायक सुविधा की आवश्यकता नहीं है।
4. लागत प्रभावी, एक पेशेवर पूर्ण स्वचालित एसएमटी उत्पादन लाइन के मालिक होने के लिए खर्च कम करें।
5. मशीन प्रतिस्थापन को बदलना बहुत सुविधाजनक है, स्वयं को ठीक करना आसान है।
6. डोर टू डोर सेवा के साथ अंतर्राष्ट्रीय एक्सप्रेस, 6-8 कार्य दिवसों की डिलीवरी।
7. विशेष रूप से प्रयोगशाला अनुसंधान और विकास के लिए, अपने खुद के डिजाइन और पेटेंट की रक्षा के लिए।
8. 5 टांका लगाने वाले कर्मचारियों के बराबर एक मशीन, मैनुअल काम की तुलना में बहुत अधिक कुशल, आसान प्रबंधन और लागत-बचत।छोटे बैच उत्पादन के लिए अच्छा है।
9. चार्महिग कारखाने की आपूर्ति है, हमारे सभी मशीन भागों का शोध और निर्माण स्वयं द्वारा किया जाता है।सेवा के बाद के पुर्जे कभी बंद नहीं होते।
10. चार्महाइग एसएमटी पिक एंड प्लेस मशीन का एक पेशेवर निर्माता है, जो 2011 में पहला पी एंड पी जारी किया गया था। सभी सॉफ्टवेयरों पर स्वयं शोध किया गया, अच्छी बिक्री के बाद सेवा प्रदान की गई।
सेवा और वारंटी:
पूरी मशीन की खरीद और आजीवन सेवा के समय से 1 वर्ष की वारंटी अवधि है।
हम हमेशा गारंटी के साथ मशीन के स्पेयर पार्ट्स, फैक्ट्री डायरेक्ट सप्लाई प्रदान करते हैं।
हम ऑनलाइन क्यू/ए और समस्या निवारण समर्थन और तकनीकी सलाह सेवा प्रदान करते हैं।
हम एक से एक बिक्री के बाद सेवा प्रदान करते हैं।जहाज से बाहर निकलने से पहले प्रत्येक मशीन का 100% परीक्षण किया गया।
