उत्पाद विवरण:
|
| टेप फीडर: | 29 पीसी (8 मिमी 22 पीसी; 12 मिमी 4 पीसी; 16 मिमी 2 पीसी; 24 मिमी 1 पीसी) | सिर रखें: | 2 सिर |
|---|---|---|---|
| गति: | Vision on :2800cph; पर दृष्टि: 2800cph; Vision off: 4000cph दूर दृष्टि: 4000 | सहयोग: | टेप फीडर, कट टेप, थोक आईसी, कस्टम आईसी ट्रे |
| बाहरी पीसी की जरूरत है: | हाँ | समर्थन पैकेज: | 0402 से 5050, एसओपी, क्यूएनएफ, बीजीए |
| मोटर: | एनकोडर के साथ बंद-लूप नियंत्रण | वोल्टेज: | 220v/220v. 220v / 220v। 50/60hz 50/60 हर्ट्ज |
| हाई लाइट: | CHMT36VA डेस्कटॉप पिक एंड प्लेस मशीन,टेबलटॉप एसएमटी पिक एंड प्लेस मशीन,क्यूएफएन डेस्कटॉप पिक एंड प्लेस मशीन |
||

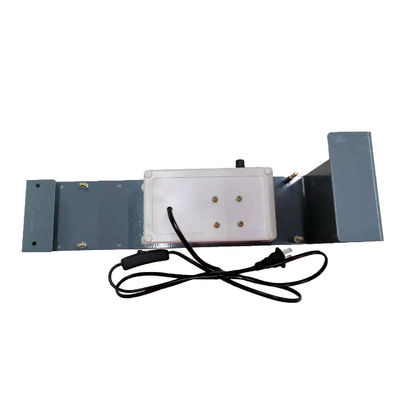

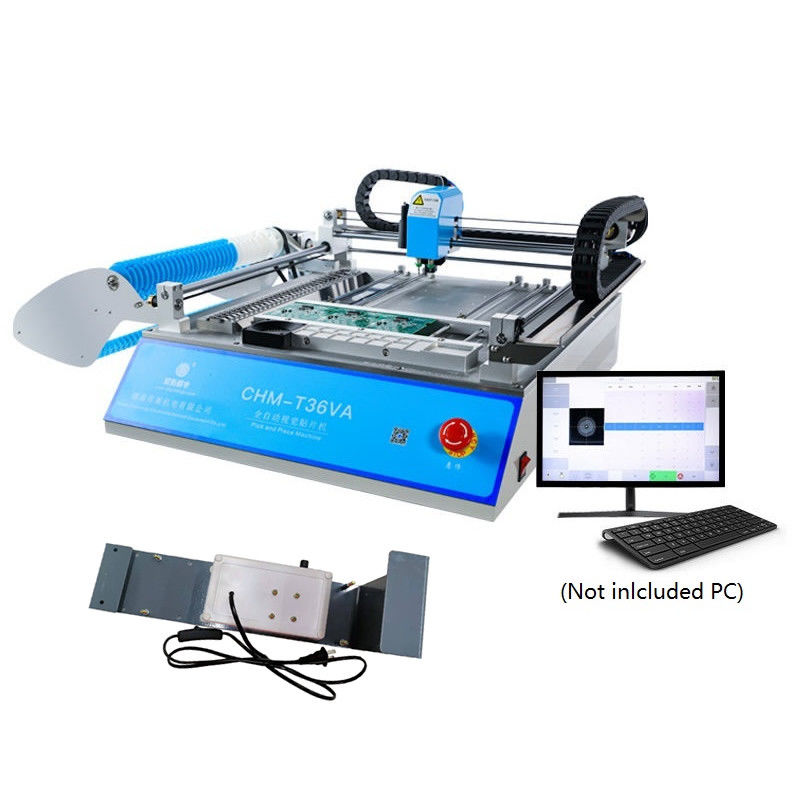

CHMT36VA + कंपन फीडर
डेस्कटॉप श्रीमती पिक एंड प्लेस मशीन
दोहरी कैमरा सीसीडी सिस्टम प्लेस आईसी, अंग्रेजी संस्करण, 220v 110v
0402-5050, SOP, QFN ।।
Aliexpress स्टोर में गर्म बिक्री:
https://www.aliexpress.com/store/product/CHMT36VA-Vibration-feeder-Desktop-Pick-And-Place-Vachine-Vision-system-Closed-loop-content-0402-5050-SOP/210206_32803566747.html? spm = 2114.12010612.8148356.3.531e42d3YymzLh
पेपैल भी स्वीकार कर लिया, हमारा पेपैल खाता है: sales@charmhigh-tech.com
इसे पेपाल लिंक से खरीदने के लिए क्लिक करें:
CHMT36VA काम कर रहे वीडियो लिंक:
चार्महिघ CHMT36VA 0402, 0603,0805 के साथ कार्य करना:
www.youtube.com/watch?v=zs5b8tm1hyk
CHMT36VA प्लेसिंग एलईडी - उत्पादन वीडियो:
www.youtube.com/watch?v=jYD_1U8pUm0
विवरण:
CHMT36VA एक विज़न-आधारित डेस्कटॉप पिक और प्लेस मशीन है जिसे विंडोज़ 7/10 सिस्टम के साथ एक्सटर्नल पीसी कनेक्ट करने की आवश्यकता है।यह कम लागत वाले आर्थिक मॉडल के साथ बहुत विश्वसनीय है, यह छोटा मंच मशीन अग्रिम दृष्टि प्रणाली, बंद-लूप नियंत्रण, 29 पीसी सामग्री के ढेर के साथ आता है।उच्च परिशुद्धता और आसान ऑपरेशन सॉफ्टवेयर।यह घटकों के सभी विभिन्न प्रकारों को संगत करता है 0402-5050, एसओपी, क्यूएफएन, टीक्यूएफपी ... के लिए बहुत उपयुक्त हैप्रोटोटाइप बिल्डरों, शौकियों, डेवलपर्स और विकास समूहों और छोटे बैचों के उत्पादन के लिए, वाईou बस एक कंप्यूटर तैयार करने की आवश्यकता है जिसमें यूएसबी पोर्ट है।एचएस कोड 8479899200. मशीन चुनें और जगह दें।
विशेष विवरण:
| नमूना | CHM-T36VA |
| पीसीबी क्षेत्र | 10 मिमी * 10 मिमी - 355 मिमी * 355 मिमी |
| XY अक्ष यात्रा | 420 * 460 मिमी |
| Z एक्सिस मूविंग रेंज | 15 मिमी (अधिकतम घटक ऊंचाई 5 मिमी) |
| प्लेसमेंट प्रमुख | 2 पीसी |
| फ़ीडर |
8 मिमी = 22 पीसी, 12 मिमी = 4 पीसी, 16 मिमी = 2 पीसी, 24 मिमी = 1 पीसी। |
| दृष्टि प्रणाली | दोहरे कैमरे (ऊपर और नीचे कैमरे) |
| चलाना | बंद-पाश नियंत्रण स्टेपर सर्वो ड्राइव सिस्टम, सुनिश्चित करें कि कभी भी कदम न खोएं |
| जेड अक्ष स्व-वापसी का पता लगाने | हां, नोजल को टूटने से रोकें |
| पिन पिन सेल्फ-रिटर्न | हाँ |
| सामग्री का पता लगाने की विधि का रिसाव | वैक्यूम डिटेक्शन, विजन डिटेक्शन |
| बढ़ते गति | 4000cph (दृष्टि बंद);2800cph (पर दृष्टि) |
| बढ़ते सटीक | Mm 0.025 मिमी |
| अवयव | 0402-5050, SOP, QFN..etc (टेप की चौड़ाई: 8 मिमी, 12 मिमी, 16 मिमी, 24 मिमी) |
| मशीन का आयाम | एल 960 मिमी * डब्ल्यू 705 मिमी * एच 335 मिमी |
| वैक्यूम पंप | -92KPA (2 पीसी, बिल्ड-इन, म्यूट प्रकार) |
| बाहरी वायु स्रोत | कोई ज़रूरत नहीं (मशीन बिल्ड-इन म्यूट वैक्यूम पंप 2 पीसी) |
| बाहरी पीसी | हाँ (विंडोज़ 7/10 के साथ संगत सॉफ्टवेयर) |
| वोल्टेज | 220V (110V), 50 हर्ट्ज |
| कुल भार | 65 किग्रा |
| कुल भार | 75 किग्रा / 108 * 80 * 53 सेमी |
अनुप्रयोग उद्योग:
घरेलू उपकरण उद्योग, ऑटो इलेक्ट्रॉनिक्स उद्योग, बिजली उद्योग, एलईडी उद्योग, सुरक्षा, उपकरण और मीटर उद्योग, संचार उद्योग, बुद्धिमान नियंत्रण उद्योग, इंटरनेट ऑफ थिंग्स (IOT) उद्योग और सैन्य उद्योग, आदि।

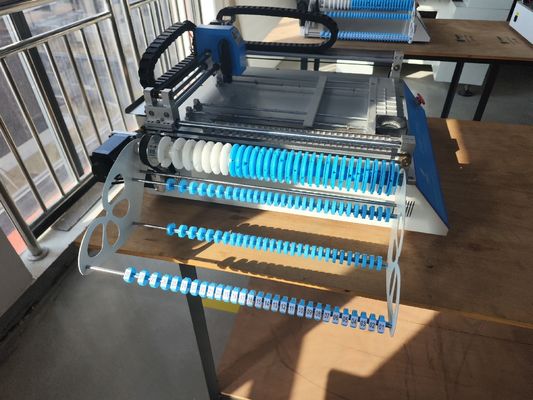

विस्तार से वास्तविक चित्र: (100% वास्तविक)

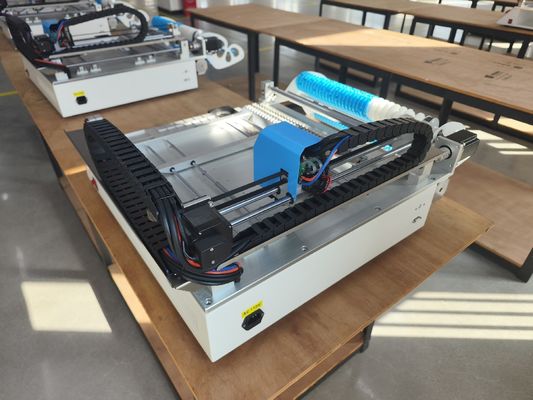

एक्स, वाई अक्ष मोटर एनकोडर के साथ, खो चरणों को रोकने के लिए Losed-loop नियंत्रण:
4pcs उच्च परिशुद्धता जूकी नोजल: 503 504 505 506
नमूने रखने:
शिपिंग का तरीका:
सेवा और वारंटी:
पूर्ण मशीन की खरीद और आजीवन सेवा के समय से 1 वर्ष की वारंटी अवधि है।
हम हमेशा मशीन के स्पेयर पार्ट्स, कारखाने विश्वसनीय प्रत्यक्ष आपूर्ति प्रदान करते हैं।
हम ऑनलाइन क्यू / ए और समस्या निवारण समर्थन और तकनीकी सलाह सेवा प्रदान करते हैं।
एक के बाद एक बिक्री सेवा प्रदान करें। प्रत्येक मशीन 100% जहाज से पहले अच्छी तरह से जांच की गई।
