उत्पाद विवरण:
|
| TC06 आयाम: | 890x1450x1500mm(LxWxH) | शुद्ध वजन: | 960 किग्रा |
|---|---|---|---|
| शक्ति: | AC220V (50 हर्ट्ज, एकल चरण) | इष्टतम गति: | 27800 सीपीएच |
| फीडर: | 50pcs NXT इलेक्ट्रिक फीडर का समर्थन करें | पीसीबी का आकार: | 350 मिमी (एल) * 300 मिमी (डब्ल्यू) |
| न्यूनतम और अधिकतम घटक: | 01005 से 36*36 मिमी आईसी | घटक अधिकतम ऊंचाई: | 12 मिमी |

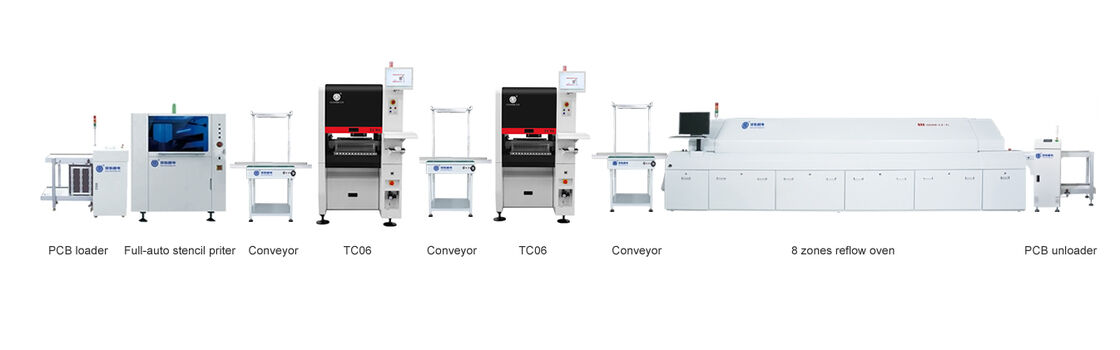

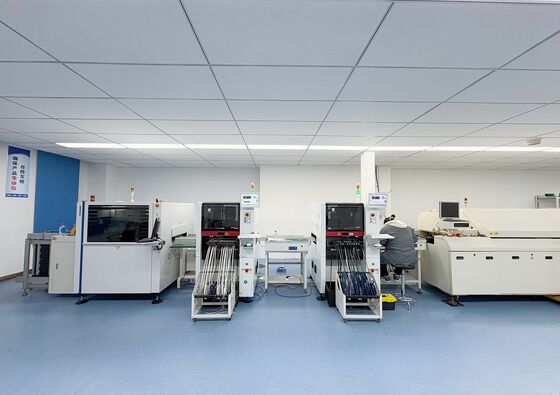

कुशल पीसीबीए निर्माण के लिए उच्च अंत दोहरी TC06 पिक एंड प्लेस मशीनों SMT असेंबली लाइन। हमारे दोहरी TC06 पूरी तरह से स्वचालित SMT उत्पादन लाइन के साथ अपने इलेक्ट्रॉनिक्स विनिर्माण को उन्नत करें,दो Charmhigh TC06 6-हेड पिक एंड प्लेस मशीनों के साथ अधिकतम थ्रूपुट और दक्षता के लिए टैंडेम में काम करना.
प्रत्येक TC06 ±0.03mm प्लेसमेंट सटीकता और CPK≥1.0 प्रक्रिया क्षमता के साथ 27,800 CPH की एक इष्टतम माउंटिंग गति प्रदान करता है, जो उच्च मिश्रण पीसीबी असेंबली के लिए स्थिर, दोहराए जाने योग्य गुणवत्ता सुनिश्चित करता है।(27800CPH+27800CPH=55600CPH).

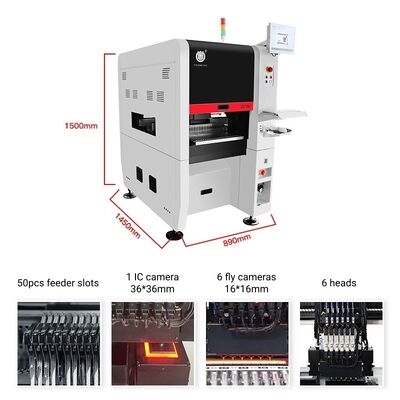

इस पूर्ण एसएमटी लाइन में स्वचालित नोजल चेंजर (19-छेद नोजल पुस्तकालय) के साथ दोहरी 6-हेड माउंटिंग सिस्टम, प्रति मशीन 50 एनएक्सटी इलेक्ट्रिक फीडर स्लॉट शामिल हैं,और 6 फ्लाई कैमरों के साथ उन्नत दृष्टि प्रणाली, 1 आईसी कैमरा, और प्रति इकाई 2 मार्क कैमरा।

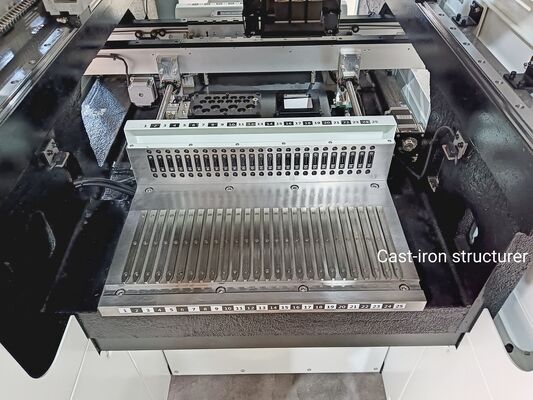

संकीर्ण 890 मिमी चौड़ाई डिजाइन मानक लिफ्टों और कॉम्पैक्ट कारखाने के फर्श के लिए फिट बैठता है, जो सुविधाओं के संशोधन के बिना लचीली दोहरी मशीन तैनाती को सक्षम बनाता है। एकीकृत कास्ट आयरन फ्रेम संरचना,स्मार्ट थर्मल मुआवजा, और ऑटो-कैलिब्रेशन 24/7 उत्पादन वातावरण में भी दीर्घकालिक सटीक स्थिरता सुनिश्चित करते हैं।
| आयाम | 890mm(L) x 1450mm(W) x 1500mm(H) |
|---|---|
| वजन | 960 किलोग्राम (कास्ट-आयरन संरचना) |
| विद्युत आपूर्ति | AC220V (50Hz, एकल चरण), 3kW |
| वायु आपूर्ति | 0.5MPa ~ 0.7MPa |
| वैक्यूम जनरेशन | अंतर्निहित वैक्यूम पंप |
| माउंटिंग हेड की मात्रा | 6 |
| माउंटिंग गति | 27,800 सीपीएच (सर्वोत्तम) |
| बढ़ी हुई सटीकता | (xy) + 30μm, CPK≥1.0 |
| घटक ऊंचाई | ≤12 मिमी |
| घटक रेंज | प्रतिरोधक संधारित्र बहिष्करण, बेलनाकार डायोड, एल्यूमीनियम संधारित्र, SOT, SOP, QFP, QFN, BGA आदि |
| घटक का आकार | 01005 से 36*36 मिमी तक, और बड़े घटकों को माउंट करना |
| पीसीबी मोटाई | 0.6mm~3.5mm |
| पीसीबी का आकार | 350mm(L) x 300mm(W) |
| पीसीबी परिवहन | 3-सेक्शन रेल ऑटोमैटिक कन्वेयर, पीसीबी समर्थन उपकरण |
| नोजल परिवर्तन | स्वचालित नोजल परिवर्तन (19-छेद नोजल पुस्तकालय) |
| नियंत्रण प्रणाली | मॉनिटर, कीबोर्ड और माउस से लैस निर्मित औद्योगिक कंप्यूटर (विंडोज सिस्टम) |
| ड्राइव प्रणाली | X&Y अक्ष पैनासोनिक सर्वो मोटर्स द्वारा संचालित |
| ट्रांसमिशन सिस्टम | ग्राउंडिंग स्क्रू + रैखिक गाइड |
| भोजन प्रणाली | 50 NXT 8mm मानक फीडर स्टैक (IC ट्रे और स्टिक फीडर के लिए भी उपयुक्त) |
| दृष्टि प्रणाली | फ्लाई कैमरा x 6 (घटक का आकार लागूः 16mmx16mm); आईसी कैमरा x 1 (घटक का आकार लागूः 36mmx36mm); मार्क कैमरा x 2 |
पूरी मशीन की खरीद के समय से 1 वर्ष की वारंटी अवधि और आजीवन सेवा है। हम हमेशा मशीन के स्पेयर पार्ट्स प्रदान करते हैं, कारखाने की गारंटी के साथ प्रत्यक्ष आपूर्ति।हम ऑनलाइन प्रश्न / उत्तर और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं.
हम एक-एक बिक्री के बाद सेवा प्रदान करते हैं. प्रत्येक मशीन 100% जहाज से पहले अच्छी तरह से परीक्षण किया.
