उत्पाद विवरण:
|

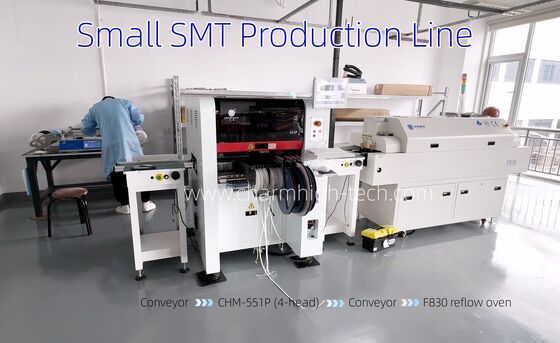

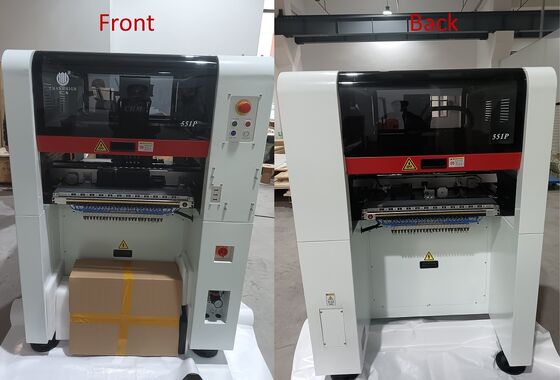

| सोल्डर पेस्ट प्रिंटर: | सेमी-ऑटो स्टैंसिल प्रिंटर CHM-3250 | महसीन चुनें और रखें: | चार्महाई सीएचएम-551पी (4 हेड्स) |
|---|---|---|---|
| रिफ्लो ओवन: | सीएचएम-एफ830-पीसी (4 जोन, अप4+डाउन4, रेल के साथ, पीसी के साथ) | अन्य मशीनें: | श्रीमती कन्वेयर 50/60 सेमी |
| प्रमुखता देना: | पीसीबी इकट्ठा करने के लिए एसएमटी रिफ्लो ओवन,उच्च परिशुद्धता CHM-551P रिफ्लो ओवन,F830 SMT उत्पादन लाइन ओवन |
||
| आयाम | 1020mm(L) × 1180mm(W) × 1450mm(H) |
| वजन | 556kg |
| बिजली की आपूर्ति | AC220V (50Hz, सिंगल फेज) 1.5kW (औसत पावर 350W) |
| एयर सप्लाई | 0.5MPa ~ 0.7MPa |

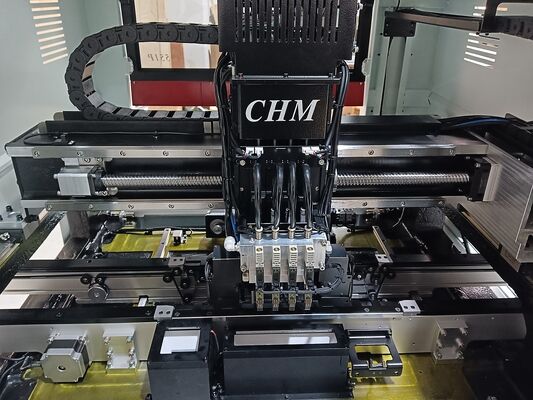

| माउंटिंग हेड की संख्या | 4 हेड |
| माउंटिंग स्पीड | 14,400 CPH (इष्टतम) |
| माउंटिंग सटीकता | (XY)±0.035mm; CPK≥1.0 |
| कंपोनेंट की ऊंचाई | 12mm |
| कंपोनेंट के प्रकार | 0201/0402/0603 से 5050/SOT/SOP/QFP/QFN/BGA, आदि। रेसिस्टर/कैपेसिटर/डायोड/ट्रायोड/LED/IC, आदि। 0201 से बड़े कंपोनेंट्स 30×30mm आकार तक |
| PCB की मोटाई | 0.6mm ~ 3.5mm |
| PCB का आकार | 350mm(L) × 270mm(W) (मानक) 600mm(L) × 350mm(W) (वैकल्पिक) |
| नोजल परिवर्तन | स्वचालित नोजल परिवर्तन (13-होल नोजल लाइब्रेरी) |
| नियंत्रण प्रणाली | मॉनिटर, कीबोर्ड और माउस के साथ लिनक्स सिस्टम |
| ड्राइव सिस्टम | लचीले S-वक्र त्वरण/मंदी के साथ X&Y अक्ष सर्वो मोटर |
| ट्रांसमिशन सिस्टम | बॉल स्क्रू + लीनियर गाइड |

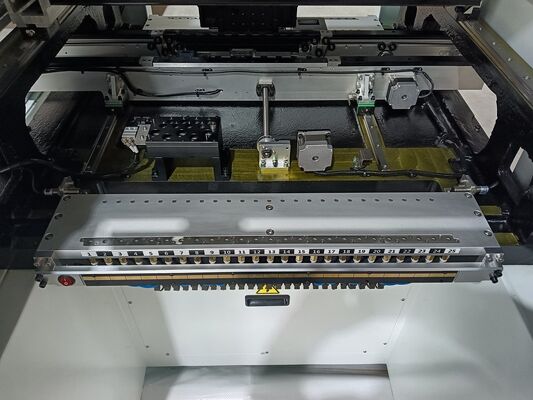

| फीडिंग सिस्टम | 50 यामाहा 8mm मानक वायवीय/इलेक्ट्रिक फीडर स्टैक IC ट्रे और स्टिक फीडर के लिए उपयुक्त |
| विजन सिस्टम | 4 स्नैपशॉट कैमरे (14×14mm तक के कंपोनेंट्स) 1 IC कैमरा (30×30mm तक के कंपोनेंट्स) 2 मार्क कैमरे |

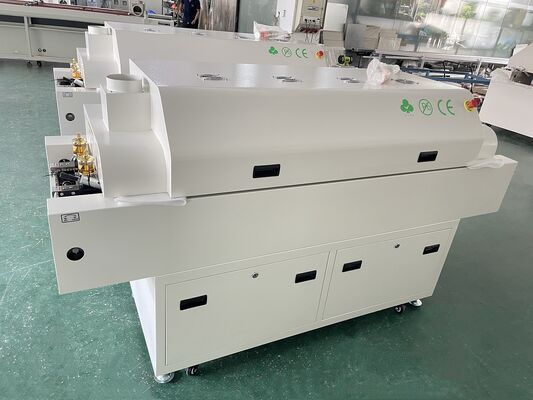

| मॉडल | CHM-F830-PC (PC नियंत्रण, 4 ऊपरी + 4 निचली जोन, 300mm चौड़ाई) |
| हीटिंग जोन | 4 ऊपरी + 4 निचली |
| हीटिंग की लंबाई | 1400mm |
| कूलिंग जोन | 2 |
| अधिकतम PCB चौड़ाई | मेश चौड़ाई 300mm, रेल समायोज्य 200mm |
| कन्वेयर की ऊंचाई | मेश 880±20mm |
| परिवहन प्रणाली | मेश कन्वेयर + रेल कन्वेयर |
| कन्वेयर स्पीड | 0-2000mm/min |
| बिजली की आपूर्ति | 5 तार 380V 50/60Hz |
| स्टार्टअप पावर | 10kW |
| ऑपरेटिंग पावर | लगभग 2.5kW |
| नियंत्रण प्रणाली | औद्योगिक पीसी + मॉनिटर |
| वार्म-अप समय | 15-20 मिनट |
| तापमान रेंज | कमरे का तापमान - 350°C |
| तापमान नियंत्रण | औद्योगिक पीसी + तापमान मॉड्यूल नियंत्रण, SSR ड्राइवर |
| तापमान सटीकता | ±1°C |
| तापमान वितरण त्रुटि | ±3°C |
| नेट वजन | लगभग 230kg |
| आयाम | 2500mm(L) × 650mm(W) × 1400mm(H) |
