उत्पाद विवरण:
|
| दयालु: | ऑफलाइन | आयाम: | 868*1033*1340 मिमी |
|---|---|---|---|
| शुद्ध भार: | 310 किग्रा | विद्युत आपूर्ति: | 220 वी, 50/60 हर्ट्ज |
| बिजली की खपत: | 600 डब्ल्यू | पीसीबी आकार: | 25*25 मिमी - 480*330 मिमी |
| पीसीबी मोटाई: | 0.5-5.0 मिमी | पीसीबी रैप सहिष्णुता: | ± 2 मिमी |
| घटक ऊंचाई: | शीर्ष 28 मिमी; नीचे | न्यूनतम घटक: | 0201 |
लचीला AOI Z5P ऑफ़लाइन AOI (उच्च-अंत) एसएमटी पीसीबी असेंबली लाइन पीसीबा निर्माण के लिए स्वचालित ऑप्टिकल निरीक्षण मशीन
मल्टी-फंक्शनल इंटेलिजेंट AOI, पीसीबी आकार 25*25mm - 480*330mm, 0201, 500 मेगापिक्सल कलर कैमरा का समर्थन करता है
विवरण:
Z5P ऑफ़लाइन स्वचालित ऑप्टिकल निरीक्षण मशीन में मल्टी-प्रोग्राम, मल्टी-बोर्ड टेस्ट और फ्रंट और बैक टेस्ट प्रोग्राम के बीच स्वचालित स्विचिंग, स्मार्ट कैमरा बारकोड पहचान प्रणाली, रिमोट प्रोग्रामिंग और ऊंचाई नियंत्रण कार्यों का संयोजन है।
Z5P विशेषताएं:
1. प्रिंटिंग के बाद, रिफ्लो से पहले, रिफ्लो के बाद, वेव सोल्डरिंग, और अन्य संबंधित गैर-मानक परीक्षणों में प्रभावी ढंग से उपयोग किया जा सकता है।
2. इंटेलिजेंट प्रोग्राम कंट्रोल, कैमरा द्वारा बारकोड या पीसीबी पर लेबल की पहचान करके स्वचालित रूप से प्रोग्राम कॉल कर सकता है।
3. संचार मॉड्यूल के माध्यम से अन्य स्टेशन उपकरणों के साथ संवाद कर सकता है, और एमईएस के साथ निर्बाध डॉकिंग कर सकता है।
4. सॉफ्टवेयर परीक्षण एल्गोरिदम को नियंत्रण सटीकता में सुधार करने के लिए लचीले ढंग से और स्वतंत्र रूप से जोड़ा जा सकता है।
5. बड़े डेटा सर्वर मोड का समर्थन करें, एसपीसी सॉफ्टवेयर द्वारा केंद्रीय केंद्रीकृत नियंत्रण कर सकते हैं, एक ऑपरेटर कई उपकरणों को नियंत्रित करता है।
6. इंटेलिजेंट डेटा अलार्म फ़ंक्शन, उत्पाद गुणवत्ता को सख्त नियंत्रण सुनिश्चित करने के लिए, प्रशासक द्वारा मान्यता प्राप्त होने की आवश्यकता है, डेटा को नियंत्रित करने के लिए उपयोगकर्ता की उत्पादन प्रबंधन आवश्यकताओं के अनुसार, विशेष अलर्ट जानकारी।
Z5P लाभ:
1. कई एल्गोरिदम और तकनीकों को संयुक्त और एक साथ लागू किया जाता है।
2. मल्टी-बोर्ड के लिए एक साथ निरीक्षण और बोर्ड के 2 किनारों (घटकों के ऊपर और नीचे) का निरीक्षण शिफ्ट निरीक्षण दक्षता में सुधार करता है।
3. स्मार्ट कैमरा बारकोड सिस्टम की पहचान करता है। (1D और 2D बारकोड की पहचान कर सकता है)।
4. मल्टीपल मशीन मॉनिटरिंग सिस्टम, उत्पादन की सभी स्थितियों को अच्छी तरह से जान सकता है।
5. रिमोट प्रोग्रामिंग और डिबगिंग सॉफ्टवेयर को आसान और सुविधाजनक बनाता है।
| श्रेणी | आइटम | विशिष्टता | |||||||||||||||||||||||||||||||||||||
|
पहचान सिस्टम |
निरीक्षण | WDM, कलर इमेज कंट्रास्ट टेक्नोलॉजी, कलर वेक्टर एनालिसिस, समानता, दो-जैसे कई एल्गोरिदम का सिंथेटिक रूप से उपयोग करना मान हैंडलिंग टेक्नोलॉजी OCR कंटूर एनालिसिस, सोल्डर बॉल इंस्पेक्शन और वेव डीआईपी एनालिसिस टेक्नोलॉजी आदि। |
|||||||||||||||||||||||||||||||||||||
| कैमरा | 5MP कलर कैमरा: 20um (15um, 10um विकल्प के लिए) | ||||||||||||||||||||||||||||||||||||||
| लैंप-हाउस | 3 रिंग्स RGB LED लैंप-हाउस, विकल्प के लिए विशेष कोएक्सियल ऑप्टिकल के साथ। | ||||||||||||||||||||||||||||||||||||||
| इमेज प्रोसेसिंग स्पीड | 0201 चिप | ≤10ms | |||||||||||||||||||||||||||||||||||||
| प्रति-छवि समय | ≤170ms | ||||||||||||||||||||||||||||||||||||||
| निरीक्षण आइटम | पेस्ट प्रिंटिंग दोष | गलत संरेखित, अतिप्रवाह, अपर्याप्त, चिपकाना खुला, दाग | |||||||||||||||||||||||||||||||||||||
| घटकों के दोष | गुम, गलत संरेखित, तिरछा, मकबरा, बिलबोर्ड, उलट, उलटा ध्रुवता, गलत, क्षतिग्रस्त | ||||||||||||||||||||||||||||||||||||||
| सोल्डर दोष | अतिप्रवाह, अपर्याप्त, छोटा सोल्डर, दाग, झूठा सोल्डर | ||||||||||||||||||||||||||||||||||||||
| वेव सोल्डरिंग इंस्पेक्ट | अतिप्रवाह, अपर्याप्त, छोटा, अतिरिक्त सोल्डर, सोल्डर शून्य | ||||||||||||||||||||||||||||||||||||||
| एंटी स्टैटिक उपाय | एंटी स्टैटिक इलेक्ट्रिक आउटलेट, एंटीस्टैटिक पुष्पांजलि | ||||||||||||||||||||||||||||||||||||||
|
तंत्र सिस्टम |
पीसीबी आकार | 25x25mm~480x330mm, ग्राहकों की मांगों के अनुसार बड़ा आकार बना सकते हैं | |||||||||||||||||||||||||||||||||||||
| पीसीबी मोटाई | ±2mm | ||||||||||||||||||||||||||||||||||||||
| पीसीबी ताना सहिष्णुता | 0.5mm - 5.0mm | ||||||||||||||||||||||||||||||||||||||
| घटक निकासी | टॉप<28>
| न्यूनतम अंतरिक्ष भागों |
|
20um:0201Chip,0.4Pitch IC,15um:01005Chip, 0.3Pitch IC |
X Y प्लेटफ़ॉर्म |
ड्राइवर |
एसी सर्वो सिस्टम |
उन्मुखीकरण |
<10um |
चलती गति |
700 मिमी/सेकंड |
सॉफ्ट सिस्टम |
ऑपरेशन सिस्टम |
माइक्रोसॉफ्ट विंडोज 10 |
नियंत्रण और पहचान |
विशेषताएँ |
स्वचालित रूप से प्रोग्राम कॉल करें और पीसीबी के ऊपर या नीचे की ओर की पहचान करें, पीसीबी प्रोग्रामिंग का समर्थन न करें; इंटेलिजेंट संचार, एमईएस के साथ डॉकिंग; इंटेलिजेंट डेटा अलर्ट फ़ंक्शन केंद्रीय केंद्रीकृत डेटाबेस मॉडल का समर्थन करता है |
ऑपरेशन |
ग्राफिकल प्रोग्रामिंग, संचालित करने में आसान, कई एल्गोरिदम मुफ्त संयोजन हो सकते हैं, ऑफ़लाइन प्रोग्रामिंग 8 डिबगिंग का समर्थन करते हैं: स्वचालित रूप से SPC रिपोर्ट उत्पन्न करें |
चिह्न |
चिह्न संख्या |
3 चिह्न चुने जा सकते हैं |
पहचानने की गति |
0.5s/pcs |
अन्य |
मशीन आयाम (LxWxH) |
868x1055x1365mm |
वज़न |
~310kg |
बिजली की आपूर्ति |
AC220V:10%, सिंगल फेज 50/60HZ, बिजली की खपत 600W |
कार्य वातावरण |
तापमान 10-40c आर्द्रता 30-80% RH |
| ||||||

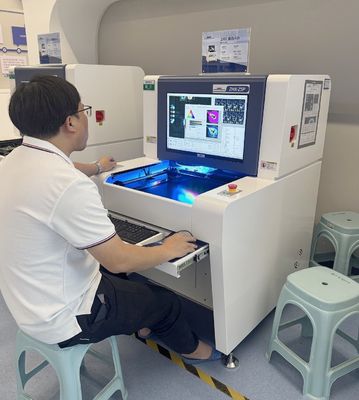

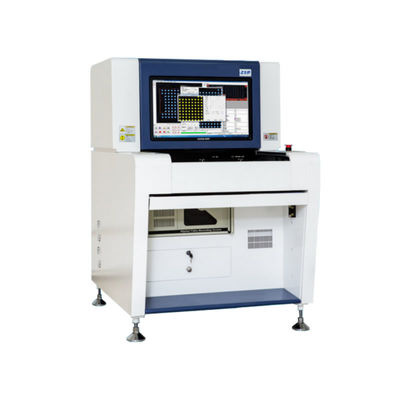

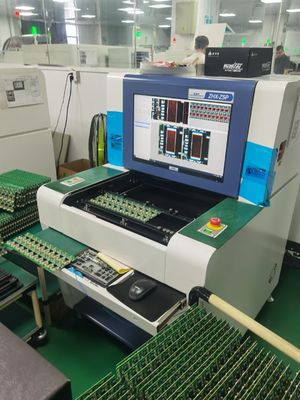

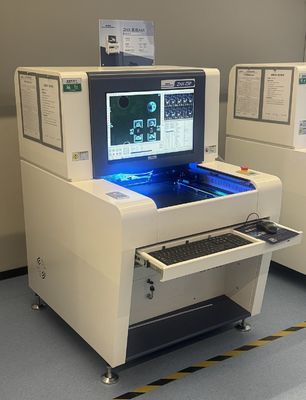

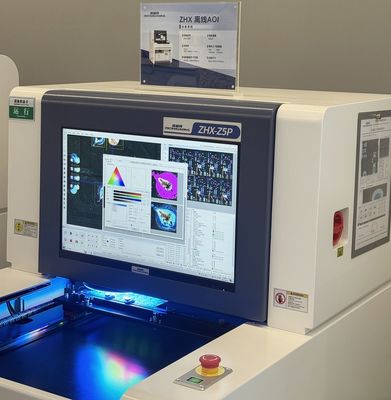

100% वास्तविक चित्र
मूल रंग निष्कर्षण और विश्लेषण तकनीक
शॉट इमेज के विशेष माइक्रो कलर एक्सट्रैक्शन के माध्यम से, मानक टेम्पलेट सेट के अनुसार विशेष माइक्रो कलर सतह विशिष्ट गुरुत्वाकर्षण अनुपात, इमेज एनालिसिस और प्रोसेसिंग, ताकि अधिक सटीक रूप से सामग्री का पता लगाने की आवश्यकता हो, पता लगाने की सटीकता अधिक हो। मल्टी-मार्क और मल्टी-बोर्ड का क्षेत्रीय अनुप्रयोग उत्पादों की परीक्षण आवश्यकताओं के लिए बेहतर अनुकूल हो सकता है और इसमें उच्च प्रयोज्यता है।
इंटेलिजेंट टिन बीड डिटेक्शन एल्गोरिदम
रंग, चमक और सब्सट्रेट पर टिन मोतियों के आकार और रंग विशेषताओं के विश्लेषण और संचालन के माध्यम से, सब्सट्रेट पर टिन मोतियों का पता लगाया और विश्लेषण किया जा सकता है। व्यक्तिगत घटकों पर टिन मोतियों का पता लगाया जा सकता है, और पूरे प्लेट पर टिन मोतियों का भी पता लगाया जा सकता है। सब्सट्रेट के समग्र चित्र फ्रेम द्वारा।
सिंगल बॉक्स मल्टीपल एल्गोरिदम
विभिन्न एल्गोरिदम का व्यापक अनुप्रयोग उत्पाद पहचान की सीधी दर में बहुत सुधार करता है और गलत निर्णय दर को कम करता है, और परीक्षण प्रभाव बेहतर होता है। कई पहचान एल्गोरिदम के संलयन को महसूस करने के लिए एक एकल पहचान बॉक्स का उपयोग किया जाता है, और उत्पाद की गुणवत्ता का विश्लेषण और विभिन्न कोणों से सिद्धांत का विश्लेषण करके पता लगाया जाता है।
पीसीबी असेंबली लाइन अनुशंसा:
