उत्पाद विवरण:
|
| स्टैंसिल प्रिंटर: | उच्च परिशुद्धता प्रिंटर मैनुअल प्रकार | सीएचएम-550: | ऑटो परिवर्तन नोजल के साथ 4 सिर 50 फीडर |
|---|---|---|---|
| टी962सी: | दराज प्रकार बड़ा आकार 400x600 मिमी | श्रीमती लाइन: | उच्च परिशुद्धता छोटी एसएमटी लाइन |
| प्रमुखता देना: | 4 सिर पीसीबी असेंबली लाइन,डेस्कटॉप पीसीबी विधानसभा लाइन,उच्च परिशुद्धता पीसीबी विधानसभा लाइन |
||

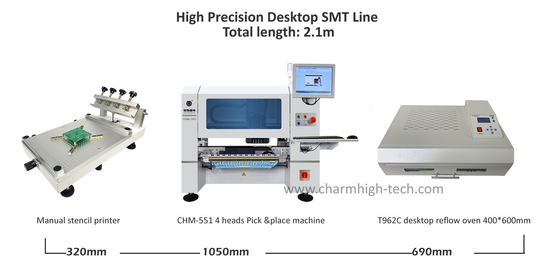

उच्च परिशुद्धता लघु एसएमटी उत्पादन लाइनः
3040 स्टेंसिल प्रिंटर, CHM-551 डेस्कटॉप SMT चिप माउंटर, रिफ्लो ओवन T962C
छोटे बैच उत्पादन के लिए, पीसीबी असेंबली, आर्थिक एसएमटी समाधान
स्टार्ट-अप व्यवसाय, विश्वविद्यालय की शिक्षा, अनुसंधान के लिए अच्छा है...
उच्च विन्यास, न्यूनतम घटक 0201 समर्थित, (XY) ± 0.06mm;सीपीके≥1.0
1. स्टेंसिल प्रिंटर 3040 तकनीकी पैरामीटर
| प्रकारः | मैनुअल |
| जी.डब्ल्यू: | 23 किलो |
| अधिकतम मुद्रण क्षेत्रः | 250*400 मिमी |
| पैकेजिंग का आकारः | L 66cm*W 50cm*H 28cm |
2. CHM-551पिक एंड प्लेस मशीन

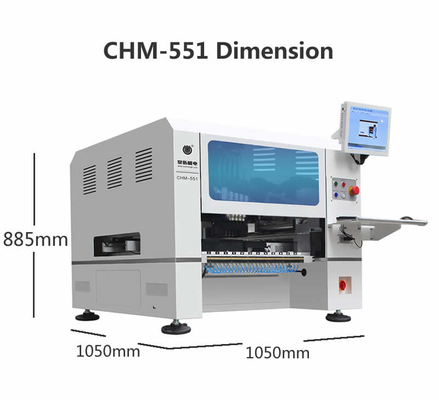

| CHM-551 विनिर्देश | |
| आयाम | 1050mm(L) x1050mm(W) x 880mm(H) |
| वजन | 210 किलो |
| विद्युत आपूर्ति | AC220V (50Hz, एकल चरण) 1.5kw |
| वायु आपूर्ति | 0.5MPa ~ 0.7MPa |
| वैक्यूम जनरेशन | वैक्यूम पंप |
| माउंटिंग हेड की मात्रा | 4 सिर |
| माउंटिंग गति | 11500CPH (उत्तम);IPC9850: 8850cph |
| बढ़ी हुई सटीकता | (XY) ± 0.06 मिमी; सीपीके≥1.0 |
| घटक ऊंचाई | 12 मिमी |
| घटक का प्रकार | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA आदि (प्रतिरोधक/संधारित्र/डायोड/ट्रायड/एलईडी/आईसी आदि) |
| पीसीबी मोटाई | 0.6mm~3.5mm |
| पीसीबी का आकार | 350mm(L) x270mm(W) (मानक); 600mm ((L) x350mm ((W) (वैकल्पिक) |
| नोजल परिवर्तन | स्वचालित नोजल परिवर्तन(13-छेद नोजल पुस्तकालय) |
| नियंत्रण प्रणाली | अंतर्निहित औद्योगिक कंप्यूटर (विंडोज 7) मॉनिटर, कीबोर्ड और माउस से सुसज्जित |
| ड्राइव प्रणाली |
एक्स और वाई धुरी सर्वो मोटर द्वारा संचालित; लचीली एस-वक्र त्वरण और विलंबता को अपनाना |
| ट्रांसमिशन सिस्टम | बॉल स्क्रू + रैखिक गाइड |
| भोजन प्रणाली | 50 यामाहा 8 मिमी मानक वायवीय/इलेक्ट्रिक फीडर स्टैक (आईसी ट्रे और स्टिक फीडर के लिए भी उपयुक्त) |
| दृष्टि प्रणाली | स्नैपशॉट कैमराx4 (घटक आकार लागूः 14mm×14mm); IC camerax1 (घटक आकार लागूः 25mm×25mm); मार्क कैमराएक्स2 |
भागों की सूची
| पद | मात्रा | पद | मात्रा |
| पिक एंड प्लेस मशीन | 1 | चिमटी | 1 |
| नोजल | 8 | इनर हेक्सागोन स्प्लर | 1 |
| औजार बॉक्स | 1 | स्नेहन तेल | 1 |
| वारंटी कार्ड | 1 | फ़िल्टर | 4 |
| उपयोगकर्ता पुस्तिका | 1 | त्वरित कनेक्टर | 1 |
| परीक्षण रिपोर्ट | 1 | माउस पैड | 1 |
| ब्रश | 1 | पावर केबल | 1 |
3. T96C पैरामीटर:
मॉडल: T962C
प्रभावी मिलाप अधिकतम क्षेत्रः 400 x 600 मिमी
नाममात्र शक्तिः 2900W
तापमान सीमाः 0°C-280°C
प्रक्रिया चक्रः 1~8 मिनट
वोल्टेजः 110V या 220V, दो प्रकार के
आवृत्तिः 50Hz~60Hz
उत्पाद का आकारः 684x504x225mm
शुद्ध भारः 25 किलोग्राम
पैकेजिंग वजनः 30 किलोग्राम
Charmhigh 4 सिर SMT पिक एंड प्लेस मशीन CHM-551, 0201, BGA, 144 पिन आईसी के लिए अच्छाः
यह 4 सिर CHM-551 इलेक्ट्रॉनिक्स विनिर्माण में सटीकता और उपयोग में आसानी के लिए डिज़ाइन किया गया है जबकि इसकी गति बहुत अधिक नहीं है, वास्तविक गति 8850 CPH है। यह सटीकता में उत्कृष्ट है,उल्लेखनीय परिशुद्धता के साथ 0201 घटकों को संभालने में सक्षम है और कठोर सीपीके परीक्षण पारित किया है.
इसका कॉम्पैक्ट डिजाइन प्रोटोटाइपिंग और छोटे से मध्यम उत्पादन सेटअप में पूरी तरह से फिट बैठता है।
जो बाजार पर सबसे उन्नत छोटे माउंटर में से एक है।
यदि सटीकता आपकी सर्वोच्च प्राथमिकता है, तो Charmhigh CHM-551 आदर्श समाधान है।

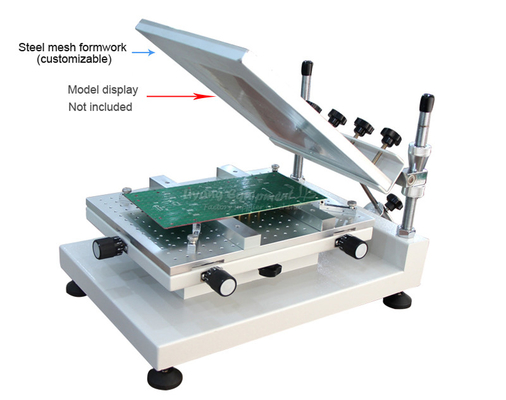

मैनुअल प्रकार का उच्च परिशुद्धता स्टेंसिल प्रिंटर:

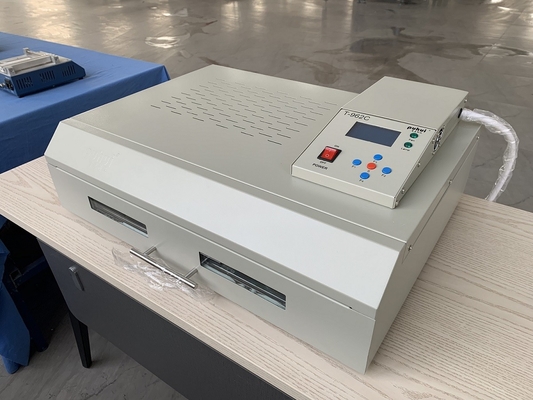

T962C ड्रॉवर प्रकार के रिफ्लो ओवन, 400x600 मिमी के बड़े हीटिंग आकार के साथः
सबसे अच्छा संयोजन छोटे एसएमटी लाइन, हम यह सलाह देते हैं! कृपया आत्मविश्वास के साथ खरीद.
गुणवत्ता आश्वासन के साथ आकर्षक उच्च कारखाने आपूर्ति।
कृपया ध्यान दें:
सीएचएम-551 एसएमटी पिक एंड प्लेस मशीन को केवल बाहरी वायु स्रोत को जोड़ने की आवश्यकता है जो स्वयं द्वारा तैयार किया जाता है, किसी अन्य सामान की आवश्यकता नहीं है।
जहाज से बाहर निकलने से पहले मशीन ने क्यूसी पास कर लिया है।
हम समय पर बिक्री के बाद सेवा प्रदान करते हैं, प्रत्येक मशीन 100% शिपमेंट से पहले अच्छी तरह से परीक्षण किया जाता है। कृपया इसे विश्वास के साथ खरीदें।
अपने पिक एंड प्लेस मशीन के साथ आनंद लें!
सेवा और वारंटीः
पूरी मशीन की खरीद के समय से 1 वर्ष की वारंटी अवधि है और आजीवन सेवा है।
हम हमेशा मशीन के स्पेयर पार्ट्स प्रदान करते हैं, कारखाने विश्वसनीय प्रत्यक्ष आपूर्ति।
हम ऑनलाइन प्रश्न / उत्तर और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं।
एक-एक बिक्री के बाद सेवा प्रदान करें. प्रत्येक मशीन 100% शिपमेंट से पहले अच्छी तरह से परीक्षण किया.
