उत्पाद विवरण:
|
| संचालन शक्ति: | 5-10 किलोवाट | स्टार्ट-अप पावर: | 48 किलोवाट |
|---|---|---|---|
| ताप क्षेत्र की मात्रा: | ऊपरी8/नीचे8 | ताप क्षेत्र: | 3180*500मिमी |
| स्वचालित रेल के साथ: | हाँ | हल्की शुरूआती कसरत करने का समय: | लगभग 15-20 मिनट |
| पीसी नियंत्रण के साथ: | हाँ, औद्योगिक कंप्यूटर के साथ | घटकों का प्रकार: | सीएसपी, 0201 चिप, आदि। |
| आयाम: | एल 5300*1350*1500 मिमी | शुद्ध भार: | 1800 किग्रा |

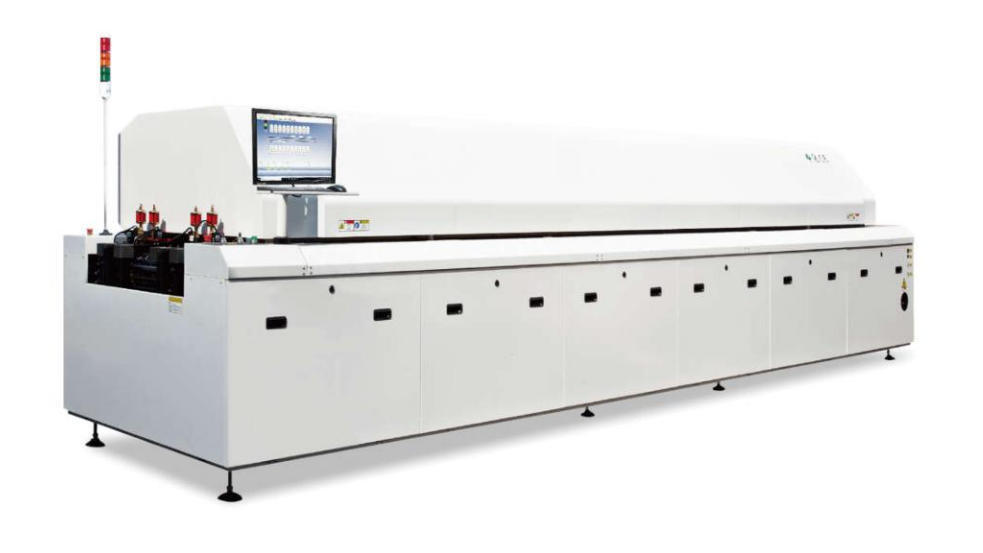

8800 पूर्ण स्वचालित रेल बड़े रिफ्लो ओवन + पीसी नियंत्रण 8 तापमान क्षेत्र (ऊपर8+नीचे8)
सीसा रहित SMT रिफ्लो ओवन 8800 SMT सोल्डरिंग ओवन, हीटिंग आकार3180*500 मिमी
8800 बड़े आकार के 8 जोन सीसा मुक्त एसएमटी रिफ्लो सोल्डरिंग ओवन
| मॉडल नं. | 8800 |
| हीटिंग पार्ट्स पैरामीटर | |
| हीटिंग जोन की संख्या | ऊपर8 + नीचे8 |
| हीटिंग जोन की लंबाई | 3180 मिमी |
| हीटिंग पैटर्न | पूर्ण गर्म हवा (छोटे चक्र में ऊपर और नीचे) |
| शीतलन क्षेत्रों की संख्या | प्लाज्मा प्रशंसक हवा से ठंडा प्लस दो-चरण लाइनर ठंडा (लंबाई 800MM) |
| कन्वेयर पार्ट्स पैरामीटर | |
| पीसीबी की अधिकतम चौड़ाई | जाल चौड़ाई 500 मिमी |
| कन्वेयर दिशा | L→R |
| कन्वेयर की ऊंचाई | 880±20 मिमी |
| ट्रांसमिशन एजेंट | जाल + स्वचालित रेल |
| कन्वेयर स्पीड रेंज | 0-2000 मिमी/मिनट |
| नियंत्रण भागों के पैरामीटर | |
| विद्युत आपूर्ति | 5 तार, 3 चरण, 380V |
| प्रारंभ शक्ति | 48 किलोवाट |
| बिजली की खपत | लगभग 8-10 किलोवाट |
| गर्म होने का समय | लगभग 20 मिनट |
| तापमान सेटिंग रेंज | कमरे का तापमान-380°C |
| तापमान नियंत्रण विधि | पीसी+पीआईडी+एसएसआर |
| आसन्न क्षेत्र के बीच तापमान अंतर | 70 डिग्री सेल्सियस, सीसा मुक्त प्रक्रिया के उच्चतम मानकों के अनुरूप हो सकता है। |
| तापमान नियंत्रण सटीकता | ±2°C |
| पीसीबी पर तापमान विचलन | ±2°C |
| असामान्य अलार्म | निरंतर तापमान बनाए रखने के बाद तापमान असामान्य (बहुत अधिक या बहुत कम) |
| बिजली बंद करने की सुरक्षा | यूपीएस |
| खुला रास्ता | इलेक्ट्रिक स्क्रू रॉड |
| सामान्य पैरामीटर | |
| आयाम ((L*W*H) मिमी | 5300*1350*1500 मिमी |
| वजन | लगभग 1800 किलो |
8800 रिफ्लो ओवन की तकनीकी विशेषताएंः
1कम्प्यूटर + सीमेंस पीएलसी बुद्धिमान नियंत्रण प्रणाली, उच्च तापमान नियंत्रण सटीकता ±2°C के साथ (कंप्यूटर क्रैश होने की स्थिति में उत्पादन को प्रभावित किए बिना ऑफ़लाइन काम कर सकता है),नियंत्रण प्रणाली की स्थिरता और विश्वसनीयता सुनिश्चित करना;
2. विंडोज ऑपरेटिंग इंटरफ़ेस, शक्तिशाली और संचालित करने में आसान;
3. ऊपरी भट्ठी शरीर के उद्घाटन सुरक्षा और विश्वसनीयता सुनिश्चित करने के लिए एक विद्युत धक्का छड़ी स्वचालित उठाने तंत्र को अपनाता है;
4. एक जाल बेल्ट तनाव उपकरण से लैस, चिकनी, गैर कंपन, और गैर विकृत परिवहन सुनिश्चित, चिकनी पीसीबी परिवहन की गारंटी;सिंक्रोन गाइड रेल ट्रांसमिशन तंत्र (पूरी तरह से स्वचालित प्लेसमेंट मशीनों के साथ ऑनलाइन जुड़ा जा सकता है), सटीक गाइड रेल चौड़ाई समायोजन और लंबी सेवा जीवन सुनिश्चित करता है;
5सभी हीटिंग जोन को पीआईडी नियंत्रण का उपयोग करके कंप्यूटर द्वारा नियंत्रित किया जाता है (ऊपरी और निचले तापमान जोन को स्वतंत्र रूप से नियंत्रित किया जाता है, और अलग से खोला जा सकता है।प्रारंभ शक्ति को कम करने के लिए जोन हीटिंग का उपयोग किया जा सकता है);
6. जाल बेल्ट ट्रांसमिशन पूरी तरह से बंद-लूप कंप्यूटर द्वारा नियंत्रित किया जाता है, जो विभिन्न प्रकार के पीसीबी के एक साथ उत्पादन को पूरा कर सकता है;
7. इसमें दोष ध्वनि और प्रकाश अलार्म समारोह है;
8. ऑपरेटरों और नियंत्रण प्रणाली की सुरक्षा सुनिश्चित करने के लिए एक रिसाव रक्षक से लैस;
9- टरबाइन हीटिंग विधि का उपयोग करके अंतर्निहित यूपीएस और स्वचालित देरी, ऊपरी और निचली परतों के लिए स्वतंत्र गर्म हवा छोटे परिसंचरण प्रणाली, समान तापमान,उच्च थर्मल मुआवजा दक्षता, दक्ष दबाव वाले वायु नलिकाओं से प्रचलित गर्म हवा के प्रवाह में काफी वृद्धि होती है, तापमान में तेजी से वृद्धि (लगभग 20 मिनट), उच्च थर्मल मुआवजा दक्षता,उच्च तापमान में मिलाप और सख्त करने में सक्षम;
10. ऊपरी और निचली परतों के प्रत्येक तापमान क्षेत्र में एक स्वतंत्र तापमान सेंसर होता है, जो वास्तविक समय में प्रत्येक तापमान क्षेत्र के संतुलन की निगरानी और क्षतिपूर्ति करता है;
11ऑपरेटिंग सिस्टम में पासवर्ड प्रबंधन है ताकि अनधिकृत कर्मियों को प्रक्रिया मापदंडों को बदलने से रोका जा सके।ऑपरेशन रिकॉर्ड प्रबंधन प्रक्रिया मापदंडों के संशोधन की प्रक्रिया का पालन कर सकते हैंयह उपयोगकर्ताओं के मौजूदा तापमान और गति सेटिंग्स और उनके तापमान वक्रों को संग्रहीत कर सकता है और सभी डेटा और वक्रों को प्रिंट कर सकता है।
12एकीकृत नियंत्रण खिड़की, कंप्यूटर स्विच, परीक्षण वक्र, प्रिंट वक्र और ट्रांसमिशन डेटा को उपयोगकर्ता के अनुकूल डिजाइन के साथ आसानी से संचालित किया जा सकता है।एक तीन चैनल तापमान वक्र ऑनलाइन परीक्षण प्रणाली से लैस, जो किसी भी समय मिलाप वस्तु की वास्तविक तापमान वक्र का पता लगा सकता है (अलग तापमान वक्र परीक्षक की आवश्यकता नहीं है);
13विशेष दबाव वाली वायु परिसंचरण संरचना और विशेष आकार की हीटिंग तार डिजाइन, शोर मुक्त, कंपन मुक्त, बहुत उच्च गर्मी विनिमय दर के साथ,और घटकों के नीचे और पीसीबी बोर्ड के बीच एक बहुत छोटा तापमान अंतर △t, जो सीसा मुक्त प्रक्रियाओं की सख्त आवश्यकताओं के अनुरूप है, विशेष रूप से उच्च कठिनाई के साथ सीसा मुक्त उत्पादों के लिए।

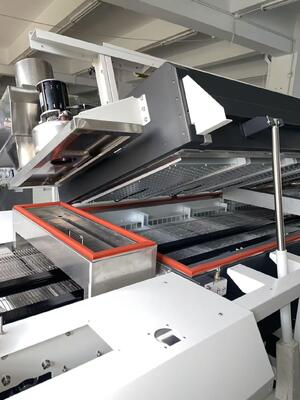

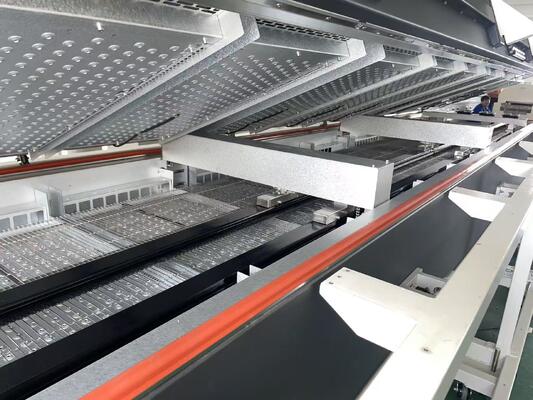

8800 के लिए असली तस्वीरेंः
बड़े एसएमटी उत्पादन लाइन की सिफारिशः
1पीसीबी लोडर
2. पूर्ण स्वचालित लोडर पेस्ट प्रिंटर G5
3पीसीबी कन्वेयर
4. पिक एंड प्लेस मशीन TS10 (10 सिर)
5पिक एंड प्लेस मशीन TM08 (8 सिर)
6पीसीबी कन्वेयर
7. 8 अस्थायी क्षेत्र पुनः प्रवाह ओवन 8800
8पीसीबी अनलोडर
वारंटीः
पूरी मशीन की खरीद के समय से 1 वर्ष की वारंटी अवधि है और आजीवन सेवा है।
हम हमेशा मशीन के स्पेयर पार्ट्स प्रदान करते हैं, कारखाने विश्वसनीय प्रत्यक्ष आपूर्ति।
हम ऑनलाइन प्रश्न / उत्तर और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं।
बिक्री के बाद एक-एक सेवा प्रदान करें।प्रत्येक मशीन 100% जहाज से बाहर जाने से पहले अच्छी तरह से परीक्षण किया।
