उत्पाद विवरण:
|
| अधिकतम पीसीबी आकार: | 350मिमी(एल)x270मिमी(डब्ल्यू) (मानक) | फीडर: | 50 पीसी यामाहा फीडर (वायवीय और बिजली फीडर) |
|---|---|---|---|
| संचालन व्यवस्था: | विंडोज (पीसी और कीबोर्ड माउस के साथ आता है) | प्रत्ययी अंशांकन: | ऑटो कैलिब्रेट मार्क पॉइंट |
| घटक ऊंचाई: | 12 मिमी | बढ़ते गति: | 11500CPH(optimal); 11500CPH(इष्टतम); IPC9850:8850cph IPC9850:8850cph |
| शुद्ध भार: | 310 किलोग्राम (आधार सहित) | नोक: | 13 पीसी नोजल लाइब्रेरी के साथ ऑटो नोजल परिवर्तक |
| आयाम: | 1050 मिमी (एल) x1050 मिमी (डब्ल्यू) x1360 मिमी (एच) | बढ़ते सटीकता: | (XY) ±0.06 मिमी CPK≥1.0 |
| प्रमुखता देना: | स्वचालित एसएमटी चिप माउंटर,पीसीबी विधानसभा एसएमटी चिप माउंटर,स्वचालित एसएमडी पिक एंड प्लेस मशीन |
||

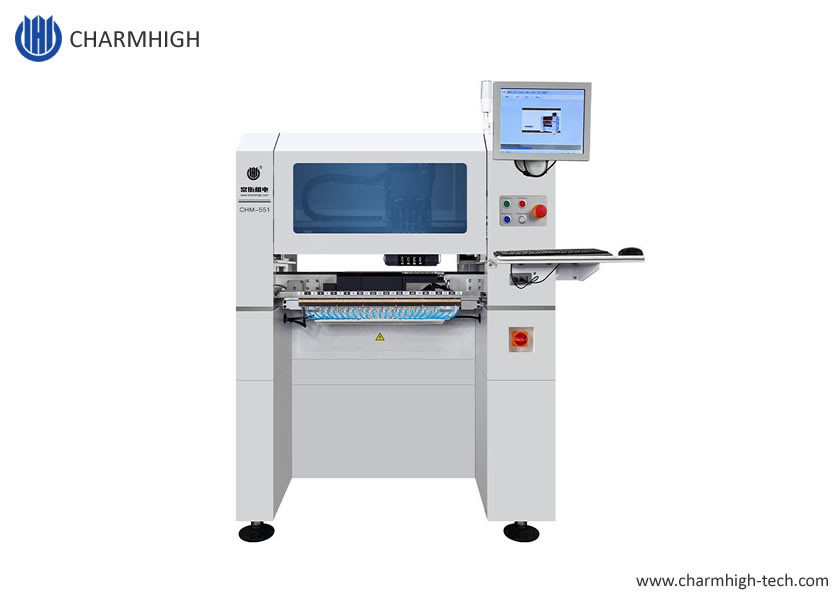

सुपर उच्च परिशुद्धता 4 सिर एसएमटी पिक और प्लेस मशीन CharmhighCHM-551सीपीके≥1.0
उच्च विन्यास, स्थान की बचत, उच्च स्थिरता के साथ छोटे बैच उत्पादन के लिए बहुत अच्छा है।
अद्यतन मॉडल जीनियस छोटाCHM-551 (आधार के साथ)उच्च परिशुद्धता गेंद पेंच
स्वचालित पीसीबी कन्वेयर, 50 फीडर 4 सिर एसएमटी चुनें और जगह रोबोट
एसएमटी बैच उत्पादन के लिए सीएचएम-551 एसएमटी पिक एंड प्लेस मशीन (ऑटो नोजल चेंज के साथ)
0201 समर्थित. सीपीके परीक्षण समर्थन.एस.एम.टी. विधानसभा के लिए आर्थिक समाधान।
मशीन की विशेषताएं
1. समर्थन सीपीके परीक्षणसीपीके≥1.0
2. स्वचालित नोजल परिवर्तन (13 सेट नोजल पुस्तकालय)
3थर्मल मुआवजा
4. स्वचालित परिवहन
5. इष्टतम गति:11500CPH; IPC9850:8850CPH
6. .......
अधिक मशीन सुविधाओं के लिए, कृपया हमारे खाता प्रबंधक से परामर्श करें
CHM-551 कैटलॉग डाउनलोडः CHM-551 - कैटलॉग.pdf
CHM-551 यूट्यूब पर ग्राहक से कार्य वीडियोः
https://www.youtube.com/watch?v=OawJh43K9EI
CHM-551 माउंटिंग 0402, 0603, 0805:
https://www.youtube.com/watch?v=x6bLKcVWXCg
CHM-551 माउंटिंग 0201:
https://www.youtube.com/watch?v=Vj1I1Kiavtg
| CHM-551 विनिर्देश | |
| आयाम | 1050mm(L) x1050mm(W) x 1360mm(H) |
| वजन | 310 किलोग्राम - आधार के साथ |
| विद्युत आपूर्ति | AC220V (50Hz, एकल चरण) 1.5kw |
| वायु आपूर्ति | 0.5MPa ~ 0.7MPa |
| वैक्यूम जनरेशन | वैक्यूम पंप |
| माउंटिंग हेड की मात्रा | 4 सिर |
| माउंटिंग गति | 11500CPH (उत्तम);IPC9850: 8850cph |
| बढ़ी हुई सटीकता | (XY) ± 0.06 मिमी;सीपीके≥1.0 |
| घटक ऊंचाई | 12 मिमी |
| घटक का प्रकार | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA आदि (प्रतिरोधक/संधारित्र/डायोड/ट्रायड/एलईडी/आईसी आदि) |
| पीसीबी मोटाई | 0.6mm~3.5mm |
| पीसीबी का आकार | 350mm(L) x270mm(W) (मानक); 600mm ((L) x350mm ((W) (वैकल्पिक) |
| नोजल परिवर्तन | स्वचालित नोजल परिवर्तन (13-छेद नोजल पुस्तकालय) |
| नियंत्रण प्रणाली | अंतर्निहित औद्योगिक कंप्यूटर (विंडोज 7) मॉनिटर, कीबोर्ड और माउस से सुसज्जित |
| ड्राइव प्रणाली |
एक्स और वाई धुरी सर्वो मोटर द्वारा संचालित; लचीली एस-वक्र त्वरण और विलंबता को अपनाना |
| ट्रांसमिशन सिस्टम | बॉल स्क्रू + रैखिक गाइड |
| भोजन प्रणाली | 50 8 मिमी मानकयामाहावायवीय/इलेक्ट्रिक फीडरढेर (आईसी ट्रे और स्टिक फीडर के लिए भी उपयुक्त) |
| दृष्टि प्रणाली | स्नैपशॉट कैमराx4 (घटक आकार लागूः 14mm×14mm); IC camerax1 (घटक का आकार लागूः25 मिमी × 25 मिमी); मार्क कैमराएक्स2 |

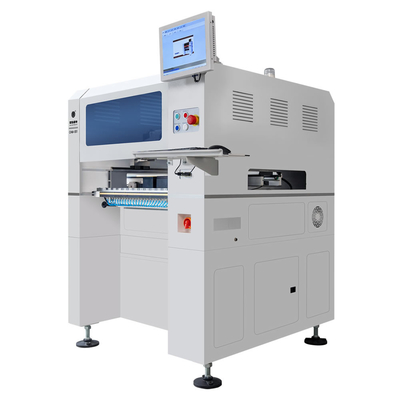

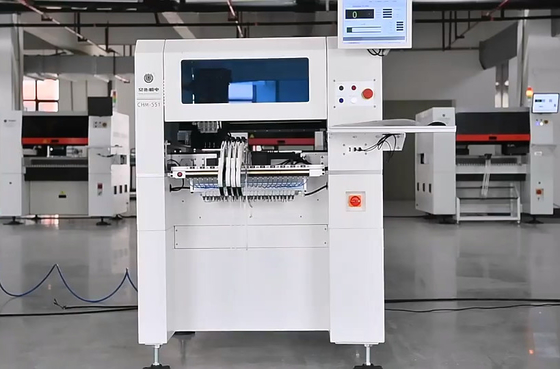

CHM-551 नई दिखने वाली, देखने की खिड़की जोड़ी गई।
मुख्य विशेषताएं:
4 सिर, 50 फीडर स्टैक, सर्वो मोटर, पीसीबी ऑटो कन्वेयर, गेंद पेंच,
थर्मल मुआवजा, 19 छेद स्वचालित नोजल परिवर्तन, 0201, CPK परीक्षण पारित किया......
यामाहा इलेक्ट्रिक फीडर और वायवीय फीडर के साथ मिलकर काम करना।
आदर्श परिणाम के साथ आईसी माउंटिंग, अधिकतम समर्थन 25x25 मिमी आकार आईसी, छोटे पिच सही माउंटिंग।
Charmhigh, शीर्ष Chiense ब्रांड.

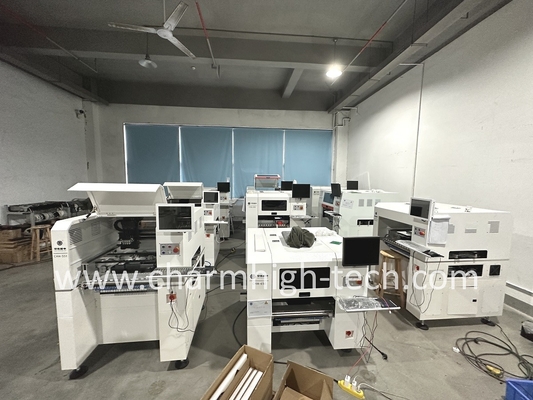

हमारा कारखाना:
एसएमटी उत्पादन लाइन की सिफारिशः
3250 लोडर पेस्ट प्रिंटर---कन्वेयर---CHM-551 दो इकाइयां---कन्वेयर---रिफ्लो ओवन
CHM-551 भागों की सूची
| पद | मात्रा | पद | मात्रा |
| पिक एंड प्लेस मशीन | 1 | चिमटी | 1 |
| नोजल | 8 | इनर हेक्सागोन स्प्लर | 1 |
| औजार बॉक्स | 1 | स्नेहन तेल | 1 |
| वारंटी कार्ड | 1 | फ़िल्टर | 4 |
| उपयोगकर्ता पुस्तिका | 1 | त्वरित कनेक्टर | 1 |
| परीक्षण रिपोर्ट | 1 | माउस पैड | 1 |
| ब्रश | 1 | पावर केबल | 1 |
कृपया ध्यान दें:
पिक एंड प्लेस मशीन पैकेज में शामिल सभी सामानों के साथ पूरी तरह से सेट है, मशीन उपयोग के लिए तैयार है!
आपको केवल एक बाहरी वायु कंप्रेसर तैयार करने की आवश्यकता है।
कृपया इस मशीन को आत्मविश्वास के साथ खरीदें।
अपने पिक एंड प्लेस मशीन के साथ आनंद लें!
