उत्पाद विवरण:
|
| सोल्डर पेस्ट प्रिंटर: | कार्य मेज का आकार 3250 (320*500 मिमी) | महसीन चुनें और रखें: | चार्महाई सीएचएम-751 (6 हेड, 50 फीडर स्लॉट) |
|---|---|---|---|

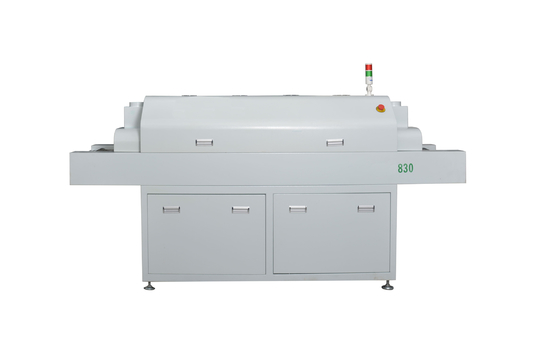

| रिफ्लो ओवन: | 830 (8 क्षेत्र, ऊपर4+नीचे4), 380v | श्रीमती लाइन: | मध्यम श्रीमती लाइन |
| प्रमुखता देना: | 3250 स्क्रीन प्रिंटर के साथ एसएमटी लाइन,830 रिफ्लो ओवन के साथ एसएमटी लाइन,पिक प्लेस मशीन के साथ एसएमटी लाइन |
||

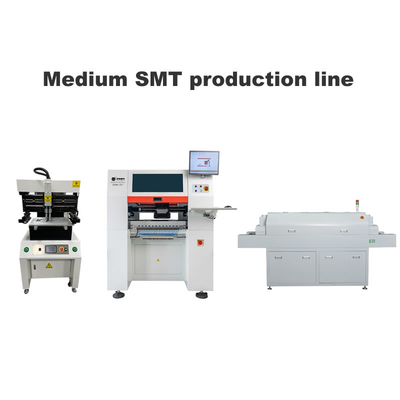

मध्यम पीसीबी एसएमटी असेंबली लाइनः 3250 अर्ध-स्वचालित सॉल्डर पेस्ट प्रिंटर, CHM-751 6 सिर एसएमटी पिक एंड प्लेस मशीन, 830 रिफ्लो ओवन।बैच उत्पादन के लिए, आर्थिक एसएमटी समाधान
CHM-751 SMT लाइन कामकाजी वीडियोः
https://www.youtube.com/watch?v=86Q1jI8Ey9E
एक चीनी कारखाने में CHM-751 SMT लाइनः
https://www.youtube.com/watch?v=hX4GejsQvA4
हमारा यूट्यूब चैनल:
https://www.youtube.com/@KimiLiuCharmhigh/videos
यह एसएमटी असेंबली लाइन निम्नलिखित के लिए उपयुक्त हैः
वैज्ञानिक अनुसंधान संस्थान, सैन्य उद्योग, विश्वविद्यालय प्रयोगशालाएं, उद्यम, स्टार्ट-अप कंपनियां, नई ऊर्जा/ऑटोमोटिव स्मार्ट होम एलईडी प्रकाश सुरक्षा उपकरण, उपभोक्ता इलेक्ट्रॉनिक्समोबाइल संचारघरेलू उपकरण उद्योग, चिकित्सा उपकरण आदि।
| CHM-751 विनिर्देश | |
| आयाम | 1280 मिमी ((L) × 1190 मिमी ((W) × 1470 मिमी ((H) |
| वजन | 540 किलो |
| विद्युत आपूर्ति | AC220V (50Hz, एकल चरण), 2.8kW |
| वायु आपूर्ति | 0.5MPa ~ 0.7MPa |
| वैक्यूम जनरेशन | अंतर्निहित वैक्यूम पंप |
| माउंटिंग हेड की मात्रा | 6 सिर |
| माउंटिंग गति | 18400CPH (सर्वोत्तम) IPC9850: 13400CPH |
| बढ़ी हुई सटीकता | (XY) ±0.05mm CPK≥1.0 |
| घटक ऊंचाई | 12 मिमी |
| घटक का प्रकार | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA आदि (प्रतिरोधक/संधारित्र/डायोड/ट्रायड/एलईडी/आईसी आदि) |
| पीसीबी मोटाई | 0.6mm~3.5mm |
| पीसीबी का आकार | 400 मिमी ((L) × 350 मिमी ((W) |
| पीसीबी परिवहन | 3-सेक्शन रेल ऑटोमैटिक कन्वेयर, पीसीबी समर्थन |
| नोजल परिवर्तन | स्वचालित नोजल परिवर्तन (19-छेद नोजल पुस्तकालय) |
| नियंत्रण प्रणाली | अंतर्निहित औद्योगिक कंप्यूटर (विंडोज 7) मॉनिटर, कीबोर्ड और माउस से सुसज्जित |
| ड्राइव प्रणाली | एक्स और वाई धुरी सर्वो मोटर द्वारा संचालित (डबल मोटर द्वारा वाई धुरी); लचीली एस-वक्र त्वरण और विलंबता को अपनाना |
| ट्रांसमिशन सिस्टम | ग्राउंड बॉल स्क्रू + रैखिक गाइड (डबल स्क्रू के साथ वाई अक्ष) |
| भोजन प्रणाली | 50 यामाहा 8 मिमी मानक वायवीय/इलेक्ट्रिक फीडर स्टैक (आईसी ट्रे और स्टिक फीडर के लिए भी उपयुक्त) |
| दृष्टि प्रणाली | स्नैपशॉट कैमरा×6 (घटक आकार लागूः 16mm×16mm); आईसी कैमरा×1 (घटक आकार लागूः 36mm×36mm); मार्क कैमरा×2 |

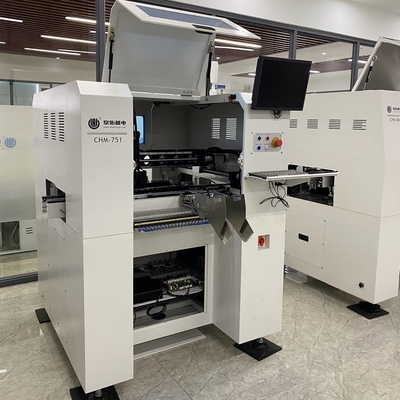

असली तस्वीरः

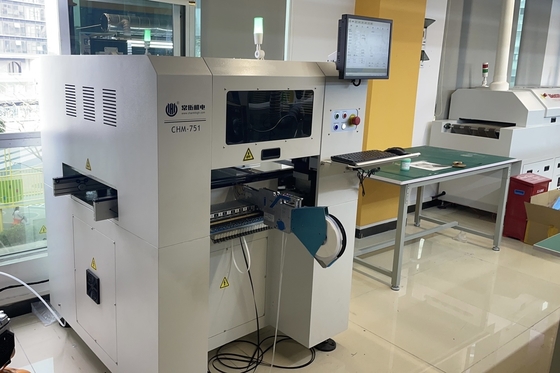

एसएमटी कार्यशालाः
पैकिंग और वितरण:
नमूने:
आकर्षक प्रदर्शनीः
सेवा और वारंटीः
पूरी मशीन की खरीद के समय से 1 वर्ष की वारंटी अवधि है और आजीवन सेवा है।
हम हमेशा मशीनों के स्पेयर पार्ट्स प्रदान करते हैं, कारखाने की प्रत्यक्ष आपूर्ति गारंटी के साथ।
हम ऑनलाइन प्रश्न / उत्तर और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं।
हम एक-से-एक बिक्री के बाद सेवा प्रदान करते हैं।प्रत्येक मशीन 100% जहाज से बाहर जाने से पहले अच्छी तरह से परीक्षण किया।
