उत्पाद विवरण:
|
| तापमान क्षेत्र: | 8 (ऊपर 5+ नीचे 3) | हीटिंग का आकार: | 1160*400 मिमी |
|---|---|---|---|
| ताप प्रकार: | गर्म हवा + आईआर | आयाम: | 1600mmx734mmx567mm |
| तापमान नियंत्रण सीमा: | कमरे का तापमान 350°C | शुद्ध भार: | 130 किग्रा |
| विद्युत आपूर्ति: | (220/380V) 50/60 हर्ट्ज़ | तापमान नियंत्रण मोड: | पीआईडी बंद-चक्र नियंत्रण |
| प्रमुखता देना: | एसएमटी रिफ्लो ओवन 1160*400 मिमी,सीसा रहित एसएमटी रिफ्लो ओवन,बीजीए हीटिंग सोल्डरिंग मशीन |
||
सीसा रहित 8 तापमान क्षेत्र SMT रिफ्लो ओवन 1160*400 मिमी BGA सोल्डरिंग ओवन पुहुई T980
टच स्क्रीन, 3 चरण 5 लाइन 220V / 380V, CE घोषणा
तकनीकी मापदंडः
| मॉडल | टी-980 |
| हीटिंग जोन मात्रा | ऊपर5/नीचे3 |
| ताप क्षेत्र की लंबाई | 1160 मिमी |
| हीटिंग का प्रकार | आईआर और गर्म हवा हीटिंग |
| शीतलन क्षेत्र की मात्रा | 1 |
| पीसीबी की अधिकतम चौड़ाई | 400 मिमी |
| संचालन दिशा | बाएं→दाएं |
| वितरण विकल्प | नेट ट्रांसमिशन + चेन ट्रांसमिशन |
| कन्वेयर बेल्ट की गति | 0-600 मिमी/मिनट |
| बिजली की आपूर्ति | (220/380 वी) 50/60 हर्ट्ज |
| पीक पावर | 13.2 किलोवाट |
| औसत शक्ति | 7.0KW |
| गर्म करने का समय | लगभग 20 मिनट |
| तापमान नियंत्रण सीमा | कमरे का तापमान 350°C |
| तापमान नियंत्रण मोड | पीआईडी बंद-चक्र नियंत्रण |
| तापमान नियंत्रण की सटीकता | ±1°C |
| पीसीबी तापमान वितरण विचलन | ±2°C |
| कुल आयाम | 1600mm × 734mm × 567mm |
| शुद्ध भार | 130 किलो |
विशेषताएं:
1. टी-980 आईआर और गर्म हवा हीटिंग प्रौद्योगिकी नियंत्रण का चयन करता है, विशेष डिजाइन पवन पहिया, गति स्थिरता और समान तापमान से लैस है,एलईडी और बीजीए घटकों के निर्बाध मिलाप के लिए सूट.
2क्रॉलर प्रकार और 8 तापमान क्षेत्र हीटिंग सिस्टम से लैस, प्रत्येक तापमान क्षेत्र स्वतंत्र पीआईडी नियंत्रण और ऊपर-नीचे हीटिंग प्रकार का उपयोग करता है,अंदर का तापमान अधिक सटीक और अच्छी तरह से अनुपात बना सकते हैं, बस के बारे में 20 मिनट लग सकते हैं इसे कमरे के तापमान से काम कर रहे तापमान तक गर्म करने के लिए छोड़ दें.
3. बुद्धिमान तापमान तरंग हीटिंग प्रकार, ओवरसाइज क्षमता तरंग चयन, आठ तापमान तरंगें विभिन्न वेल्डिंग तकनीकी आवश्यकताओं को पूरा कर सकते हैं।
4प्रोग्राम करने योग्य प्रौद्योगिकी, तापमान तरंग स्मृति भंडारण समारोह पूर्व निर्धारित, पूरी वेल्डिंग प्रक्रिया स्वचालित रूप से पूरा कर सकते हैं।
5. थर्मोकपल तापमान माप को अपनाता है, क्षतिपूर्ति सर्किट जोड़ता है, तापमान माप को अधिक सटीक बनाता है, तरंग को अधिक सही बनाता है।
6. पीआईडी बुद्धिमान तापमान नियंत्रण प्रौद्योगिकी का उपयोग करता है; तापमान नियंत्रण को अधिक सटीक बनाता है।आयातित बड़े वर्तमान ठोस राज्य रिले गैर संपर्क उत्पादन प्रभावी ढंग से तेजी से या निर्बाध हीटिंग के कारण आईसी या सर्किट बोर्ड क्षति से बच सकते हैं गोद लेता है, वेल्डिंग प्रक्रिया को वैज्ञानिक रूप से अधिक सुरक्षित बनाएंगे।
7ट्रांसमिशन सिस्टम स्टेपिंग मोटर और स्टेपिंग मोटर ड्राइवर को अपनाता है, जो 0-600 मिमी / मिनट, 2 मिमी / एस -12 मिमी / एस की समायोज्य गति सीमा के साथ स्थिर रूप से चलता है।
8. स्वतंत्र पहिया संरचना और विशेष स्टेनलेस स्टील स्ट्रट को अपनाता है, टिकाऊ पहनने के प्रतिरोधी सुचारू रूप से चलता है, गति सटीकता ± 10 मिमी / मिनट तक पहुंच सकती है।
9स्वतंत्र शीतलन क्षेत्र, ओवन से बाहर निकलने पर पीसीबी को कम तापमान में सुनिश्चित करने के लिए।
10उन्नत टच स्क्रीन नियंत्रण तकनीक को अपनाता है जो मशीन संचालन, कार्य प्रदर्शन और निगरानी को एकीकृत करता है, जिससे कार्य स्थिति अधिक सहज, हीटिंग प्रक्रिया अधिक स्पष्ट होती है,और संचालन अधिक सुविधाजनकउत्पाद के उन्नयन की सुविधा प्रदान करना।
11एर्गोनोमिक डिजाइन, व्यावहारिक और आसान संचालन।
12. प्रीहीटिंग मोडः
(1) अनुक्रमिक प्रीहीटिंगः हीटिंग जोन को बारी-बारी से चालू करें।
(2) सिंक्रोनस प्रीहीटिंगः एक ही समय में हीटिंग जोन चालू करें।

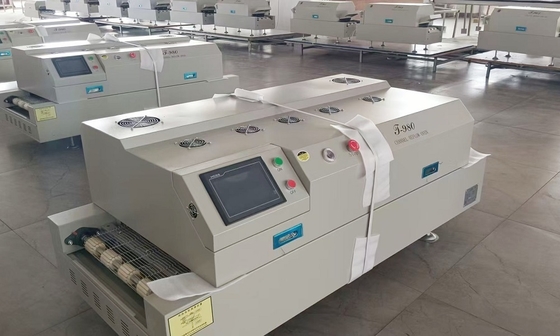

T980 रिफ्लो ओवन चित्रः
वारंटीः
पूरी मशीन की वारंटी अवधि हैखरीद के समय से 1 वर्ष और आजीवन सेवा
साथ ही दीर्घकालिक फैक्ट्री मूल्य आपूर्ति।(कृत्रिम क्षति को छोड़कर)
हम ऑनलाइन क्यू/ए और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं। एक-से-एक बिक्री के बाद सेवा प्रदान करते हैं।
यदि आपकी मशीन या मशीन का भाग परिवहन पर दोषपूर्ण है, तो कृपया तस्वीरें लें और हमारे ईमेल पर भेजें, हम आपको जल्द ही क्षतिग्रस्त भागों का स्थान बनाएंगे।
जहाज से पहले प्रत्येक मशीन का 100% परीक्षण किया जाता है।
