उत्पाद विवरण:
|
| स्टैंसिल प्रिंटर: | 3250 सेमी-ऑटो सोल्डर पेस्ट प्रिंटर | सीएचएम-551: | 4 हेड 50 फीडर (ऑटो चेंज नोजल, ऑटो पीसीबी कन्वेयर) |
|---|---|---|---|
| टी961: | कन्वेयर रिफ्लो ओवन, 6 तापमान क्षेत्र | श्रीमती लाइन: | उच्च परिशुद्धता एसएमटी लाइन, समर्थन 0201 |
| अवयव: | 0201/0402/0603-5050/SOT/SOP/QFP/QFN/BGA आदि | बढ़ते परिशुद्धता: | (XY)±0.06mm ; (XY)±0.06मिमी; CPK≥1.0 सीपीके≥1.0 |
| पीसीबी आकार: | 350मिमी(एल)x270मिमी(डब्ल्यू) | बढ़ते गति: | 11500सीपीएच(इष्टतम) आईपीसी9850:8850सीपीएच |
| प्रमुखता देना: | उच्च परिशुद्धता एसएमडी उत्पादन लाइन,एसएमडी उत्पादन लाइन पीसीबी बनाने रोबोट,एसएमटी असेंबली लाइन पीसीबी बनाने रोबोट |
||
उच्च परिशुद्धताआर्थिक एसएमटी उत्पादन लाइनः

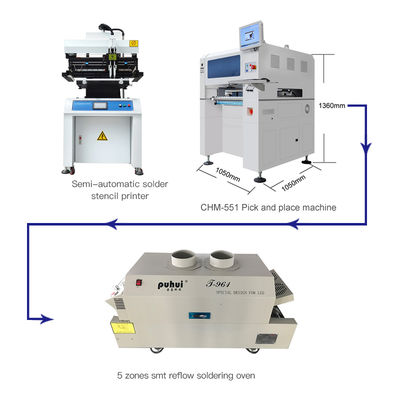

3250 अर्ध-स्वचालित स्टेंसिल प्रिंटर, CHM-551 SMT चिप माउंटर, रिफ्लो ओवन T961
लघु एसएमटी उत्पादन लाइन, उच्च विन्यास, सीपीके परीक्षण पारित, न्यूनतम घटक 0201
1. स्टेंसिल प्रिंटर 3250 तकनीकी पैरामीटर
| मॉडल | 3250 |
| आयाम | 850x670x1550 मिमी |
| तालिका का आकार | 320x500 ((मिमी) |
| पीसीबी का आकार | 250x400 मिमी |
| स्टेंसिल का आकार | 550x680 मिमी |
| मुद्रण गति | 0~8000 ((मिमी) /मिनट |
| पीसीबी की मोटाई | 0~100 ((मिमी) |
| पीसीबी थोड़ा समायोजित रेंज | आगे/साइड +10 मिमी |
| वोल्टेज | 1PAC220V 50/60HZ |
| प्रिंटिंग टेबल की ऊंचाई | 850±20 मिमी |
| पुनरावृत्ति सटीकता | ±0.01 मिमी |
| पीसीबी पोजिशनिंग तरीका | बाहरी/संदर्भ छेद |
| वजन | लगभग. 250 किलो. |
2. CHM-551एसएमटी पिक एंड प्लेस मशीन
| CHM-551 विनिर्देश | |
| आयाम | 980mm(L) X 1050mm(W) X 880mm(H) |
| वजन | 190 किलो |
| विद्युत आपूर्ति | AC220V (50Hz, एकल चरण) 1.5kw |
| वायु आपूर्ति | 0.5MPa ~ 0.7MPa |
| वैक्यूम जनरेशन | वैक्यूम पंप |
| माउंटिंग हेड की मात्रा | 4 |
| माउंटिंग गति | 11500CPH (सर्वोत्तम) IPC9850: 8850cph |
| बढ़ी हुई सटीकता | (XY) ± 0.06 मिमी; CPK≥1.0 |
| घटक ऊंचाई | 12 मिमी |
| घटक का प्रकार | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA आदि (प्रतिरोधक/संधारित्र/डायोड/ट्रायड/एलईडी/आईसी आदि) |
| पीसीबी मोटाई | 0.6mm~3.5mm |
| पीसीबी का आकार | 350mm(L) x270mm(W) (मानक); 600mm ((L) x350mm ((W) (वैकल्पिक) |
| नोजल परिवर्तन | स्वचालित नोजल परिवर्तन (13-छेद नोजल पुस्तकालय) |
| नियंत्रण प्रणाली | अंतर्निहित औद्योगिक कंप्यूटर (विंडोज 7) मॉनिटर, कीबोर्ड और माउस से सुसज्जित |
| ड्राइव प्रणाली |
एक्स और वाई धुरी सर्वो मोटर द्वारा संचालित; लचीली एस-वक्र त्वरण और विलंबता को अपनाना |
| ट्रांसमिशन सिस्टम | बॉल स्क्रू + रैखिक गाइड |
| भोजन प्रणाली | 50 यामाहा 8 मिमी मानक वायवीय/इलेक्ट्रिक फीडर स्टैक (आईसी ट्रे और स्टिक फीडर के लिए भी उपयुक्त) |

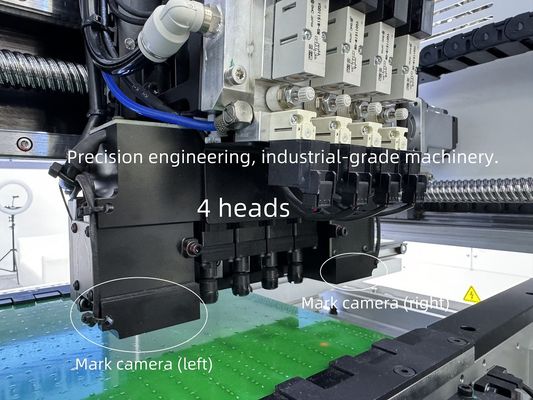

| दृष्टि प्रणाली | स्नैपशॉट कैमरा×4 (घटक आकार लागूः 14mm×14mm); आईसी कैमरा×1 (घटक आकार लागूः 25mm×25mm); मार्क कैमरा×2 |
3. T961 पैरामीटर:
| मॉडल | टी-961 |
| हीटिंग जोन मात्रा | ऊपर3/नीचे3 |
| ताप क्षेत्र की लंबाई | 730 मिमी |
| हीटिंग का प्रकार | बुद्धिमान स्तर सिरोक और तेजी से अवरक्त हीटिंग |
| शीतलन क्षेत्र की मात्रा | 1 |
| पीसीबी बोर्ड की अधिकतम चौड़ाई | 230 मिमी |
| संचालन दिशा | बाएं→दाएं |
| वितरण विकल्प | नेट ट्रांसमिशन और चेन ट्रांसमिशन |
| कन्वेयर बेल्ट की गति | 0-290 मिमी/मिनट |
| बिजली की आपूर्ति | 220 वी 50/60 हर्ट्ज |
| पीक पावर | 3.5KW |
| गर्म करने का समय | लगभग 7 मिनट |
| तापमान नियंत्रण सीमा | कमरे का तापमान -300 |
| तापमान नियंत्रण मोड | पीआईडी बंद-चक्र नियंत्रण |
| तापमान नियंत्रण की सटीकता | ± 1 |
| पीसीबी तापमान वितरण विचलन | ±2 |
| कुल आयाम | 1000 × 466 × 445 मिमी |
| मशीन का वजन | 70 किलो |

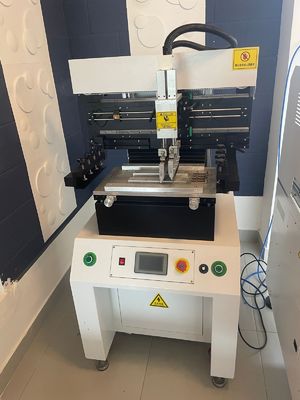

1. अर्ध-स्वचालित लोडर पेस्ट प्रिंटर 3250

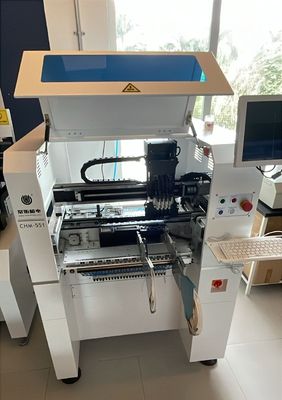

2. CHM-551 चार सिर पूर्ण स्वचालित SMT पिक और प्लेस मशीन,हाइलाइट करें:
1. समर्थन सीपीके परीक्षण,सीपीके≥1.0
2. स्वचालित नोजल परिवर्तन (13 सेट नोजल पुस्तकालय)
3थर्मल मुआवजा
4. स्वचालित पीसीबी ले जाने
5. इष्टतम गति:11500CPH, IPC9850:8850CPH
6न्यूनतम 0201 समर्थित
7.बॉल स्क्रू + रैखिक गाइड
8सर्वो मोटर
ठीक पिच आईसी के लिए बहुत सटीकः

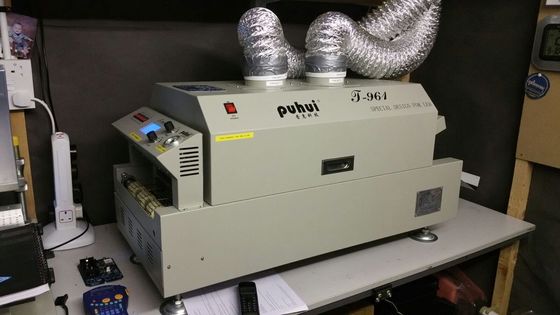

3T961 सीसा मुक्त रिफ्लो ओवन, बड़ा हीटिंग आकार 730x230 मिमी, डबल लेयर पीसीबी के लिएः
सबसे अच्छा संयोजन एसएमटी लाइन, हम यह सलाह देते हैं! कृपया आत्मविश्वास के साथ खरीदें.
गुणवत्ता आश्वासन के साथ आकर्षक उच्च कारखाने आपूर्ति।
कृपया हमें ई-मेल भेजें या यदि आपके कोई और प्रश्न हैं तो हमें फोन करें।
कृपया ध्यान दें:
सीएचएम-551 एसएमटी पिक एंड प्लेस मशीन को केवल बाहरी वायु स्रोत को जोड़ने की आवश्यकता है जो स्वयं द्वारा तैयार किया जाता है, किसी अन्य सामान की आवश्यकता नहीं है।
जहाज से बाहर निकलने से पहले मशीन ने क्यूसी पास कर लिया है।
हम समय पर बिक्री के बाद सेवा प्रदान करते हैं, प्रत्येक मशीन 100% शिपमेंट से पहले अच्छी तरह से परीक्षण किया जाता है। कृपया इसे विश्वास के साथ खरीदें।
अपने पिक एंड प्लेस मशीन के साथ आनंद लें!
सेवा और वारंटीः
पूरी मशीन की खरीद के समय से 1 वर्ष की वारंटी अवधि है और आजीवन सेवा है।
हम हमेशा मशीन के स्पेयर पार्ट्स प्रदान करते हैं, कारखाने विश्वसनीय प्रत्यक्ष आपूर्ति।
हम ऑनलाइन प्रश्न / उत्तर और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं।
एक-एक बिक्री के बाद सेवा प्रदान करें. प्रत्येक मशीन 100% शिपमेंट से पहले अच्छी तरह से परीक्षण किया.
