उत्पाद विवरण:
|
| अधिकतम पीसीबी आकार: | 350mm(L)x270mm(W) (Standard); 350मिमी(एल)x270मिमी(डब्ल्यू) (मानक); 600mm(L)x350mm(W | फीडर: | 50 पीसी यामाहा फीडर (वायवीय और बिजली फीडर) |
|---|---|---|---|
| संचालन व्यवस्था: | विंडोज (पीसी और कीबोर्ड माउस के साथ आता है) | प्रत्ययी अंशांकन: | ऑटो कैलिब्रेट मार्क पॉइंट |
| घटक ऊंचाई: | 12 मिमी | बढ़ते गति: | 11500CPH(optimal); 11500CPH(इष्टतम); IPC9850:8850cph IPC9850:8850cph |
| शुद्ध भार: | 310 किग्रा | नोक: | 13 पीसी नोजल लाइब्रेरी के साथ ऑटो नोजल परिवर्तक |
| आयाम: | 1050 मिमी (एल) x1050 मिमी (डब्ल्यू) x1360 मिमी (एच) | बढ़ते सटीकता: | (XY) ±0.06 मिमी CPK≥1.0 |
| हाई लाइट: | पीसीबी एसएमडी पिक एंड प्लेस मशीन,यूनिवर्सल एसएमडी पिक एंड प्लेस मशीन |
||

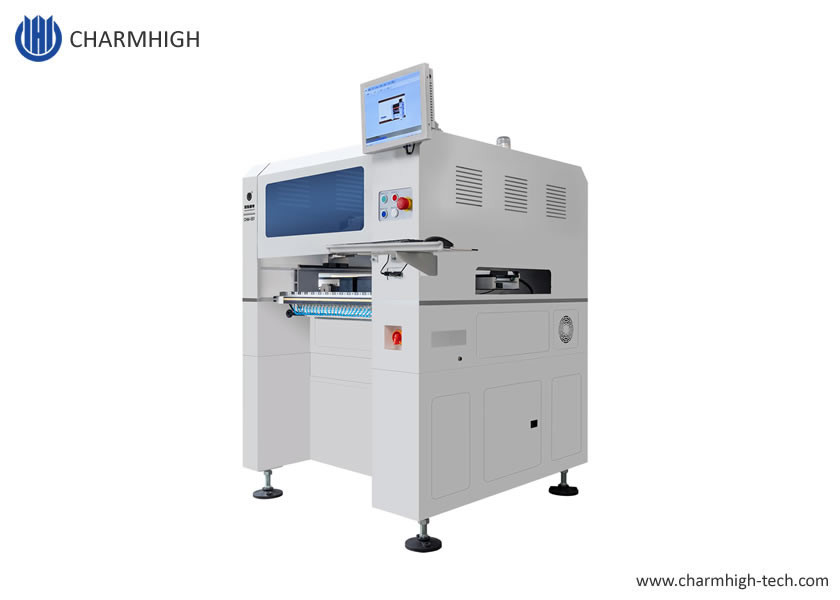

नया अद्यतनCHM-551चार सिर की एसएमटी पिक एंड प्लेस मशीन
सुपर उच्च परिशुद्धता, उच्च विन्यास, कमरे की बचत, उच्च स्थिरता के साथ छोटे बैच उत्पादन के लिए बहुत अच्छा है।
अद्यतन मॉडल जीनियस छोटाCHM-551 (आधार के साथ)उच्च परिशुद्धता गेंद पेंच
स्वचालित पीसीबी कन्वेयर, 50 फीडर 4 सिर एसएमटी चुनें और जगह रोबोट
एसएमटी बैच उत्पादन के लिए सीएचएम-551 एसएमटी पिक एंड प्लेस मशीन (ऑटो नोजल चेंज के साथ)0201 समर्थित. सीपीके परीक्षण समर्थन.एस.एम.टी. विधानसभा के लिए आर्थिक समाधान।
CHM-551 यूट्यूब पर कामकाजी वीडियोः
https://www.youtube.com/watch?v=OawJh43K9EI
Chm-551 पैकिंग और दक्षिण अफ्रीका के लिए जहाज के लिए तैयारः
https://www.youtube.com/watch?v=KBGGZVmYOzY
CHM-551 कैटलॉग डाउनलोडःCHM-551 - कैटलॉग.pdf
मशीन की विशेषताएं
1.समर्थन सीपीके परीक्षण

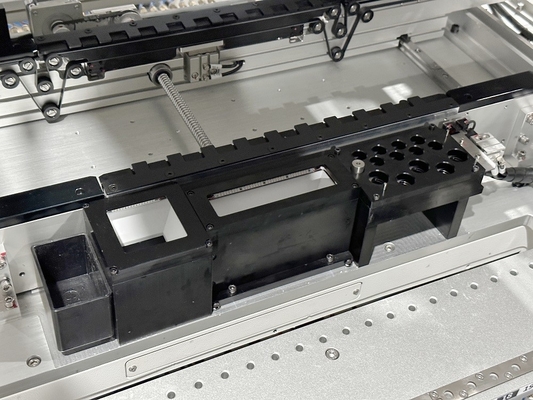

2. स्वचालित नोजल परिवर्तन (13 सेट नोजल पुस्तकालय)
3.थर्मल मुआवजा
4. स्वचालित परिवहन
5. इष्टतम गति:11500CPH IPC9850:8850CPH
6. .......
अधिक मशीन सुविधाओं के लिए, कृपया हमारे खाता प्रबंधक से परामर्श करें
CHM-551 भागों की सूची
| पद | मात्रा | पद | मात्रा |
| पिक एंड प्लेस मशीन | 1 | चिमटी | 1 |
| नोजल | 8 | इनर हेक्सागोन स्प्लर | 1 |
| औजार बॉक्स | 1 | स्नेहन तेल | 1 |
| वारंटी कार्ड | 1 | फ़िल्टर | 4 |
| उपयोगकर्ता पुस्तिका | 1 | त्वरित कनेक्टर | 1 |
| परीक्षण रिपोर्ट | 1 | माउस पैड | 1 |
| ब्रश | 1 | पावर केबल | 1 |
| CHM-551 विनिर्देश | |
| आयाम | 1050mm(L) x1050mm(W) x 1360mm(H) |
| वजन | 310 किलोग्राम |
| विद्युत आपूर्ति | AC220V (50Hz, एकल चरण) 1.5kw |
| वायु आपूर्ति | 0.5MPa ~ 0.7MPa |
| वैक्यूम जनरेशन | वैक्यूम पंप |
| माउंटिंग हेड की मात्रा | 4 सिर |
| माउंटिंग गति | 11500CPH (सर्वोत्तम)IPC9850: 8850cph |
| बढ़ी हुई सटीकता | (XY) ± 0.06 मिमी;सीपीके≥1.0 |
| घटक ऊंचाई | 12 मिमी |
| घटक का प्रकार | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA आदि (प्रतिरोधक/संधारित्र/डायोड/ट्रायड/एलईडी/आईसी आदि) |
| पीसीबी मोटाई | 0.6mm~3.5mm |
| पीसीबी का आकार | 350mm(L) x270mm(W) (मानक); 600mm ((L) x350mm ((W) (वैकल्पिक) |
| नोजल परिवर्तन | एबाह्य नोजल परिवर्तन(13-छेद नोजल पुस्तकालय) |
| नियंत्रण प्रणाली | अंतर्निहित औद्योगिक कंप्यूटर (विंडोज 7) मॉनिटर, कीबोर्ड और माउस से सुसज्जित |
| ड्राइव प्रणाली |
एक्स और वाई धुरी सर्वो मोटर द्वारा संचालित; लचीली एस-वक्र त्वरण और विलंबता को अपनाना |
| ट्रांसमिशन सिस्टम | बॉल स्क्रू + रैखिक गाइड |
| भोजन प्रणाली | 50 यामाहा 8 मिमी मानक वायवीय/इलेक्ट्रिक फीडर स्टैक (आईसी ट्रे और स्टिक फीडर के लिए भी उपयुक्त) |
| दृष्टि प्रणाली | स्नैपशॉट कैमराx4 (घटक आकार लागूः 14mm×14mm); IC camerax1 (घटक आकार लागूः 25mm×25mm); मार्क कैमराएक्स2 |
हाइलाइट करें:
1. ऑटो नोजल विनिमय, आप मैन्युअल रूप से नोजल बदलने की जरूरत नहीं है, बहुत सुविधाजनक!
2. मजबूत दृष्टि कैमरा प्रणाली, उच्च सटीकता के साथ अद्यतन कैमरों, आईसी प्लेससीडी अधिक सटीक, और न्यूनतम घटक 0201.
3. पीसीबी ऑटो कन्वेयर के साथ, एक छोटी सी एसएमटी उत्पादन लाइन का निर्माण, अपने हाथ मुक्त!
4स्मार्ट सॉफ्टवेयर के साथ उच्च कॉन्फ़िगरेशन, अधिक जीवन काल, Charmhigh मजबूत यांत्रिक भाग प्रदान करता है।
मुख्य विशेषताएं:
4 सिर, 50 फीडर स्टैक, सर्वो मोटर, पीसीबी ऑटो कन्वेयर, गेंद पेंच,
थर्मल मुआवजा, 19 छेद स्वचालित नोजल परिवर्तन, 0201, CPK परीक्षण पारित किया......
आदर्श परिणाम के साथ आईसी माउंटिंग, अधिकतम समर्थन 25x25 मिमी आकार आईसी, छोटे पिच सही माउंटिंग।
Charmhigh, शीर्ष Chiense ब्रांड.
एसएमटी उत्पादन लाइन की सिफारिशः
3250 सोल्डर पेस्ट प्रिंटर, CHM-551 SMD पिक एंड प्लेस रोबोट, T961 रिफ्लो ओवन
कृपया ध्यान दें:
पिक एंड प्लेस मशीन पैकेज में शामिल सभी सामानों के साथ पूरी तरह से सेट है, मशीन उपयोग के लिए तैयार है!
आपको केवल एक बाहरी वायु कंप्रेसर (वायुवर्धक फीडर्स के लिए हवा की आपूर्ति) तैयार करने की आवश्यकता है।
कृपया इस मशीन को आत्मविश्वास के साथ खरीदें।
अपने पिक एंड प्लेस मशीन के साथ आनंद लें!
