उत्पाद विवरण:
|
| आयाम: | 2600*1200*1600मिमी | नियंत्रण मार्ग: | टच स्क्रीन |
|---|---|---|---|
| पीसीबी गति प्रदान करता है: | 0-1.8 मी/मिनट | ताप मार्ग: | गरम हवा |
| शक्ति: | 3 चरण 5 लाइनें, 380v 50hz | वायु स्रोत: | 4-7KG/CM2 12.5L/Min |
| शुद्ध भार: | 800 किलो | वेव सोल्डरिंग नंबर: | 2 |
| पीसीबी चौड़ाई: | अधिकतम 250 मिमी | ||
| प्रमुखता देना: | सीसा रहित वेव सोल्डरिंग मशीन,पीसीबी के लिए वेव सोल्डरिंग मशीन,गर्म हवा पीसीबी तरंग सोल्डरिंग मशीन |
||

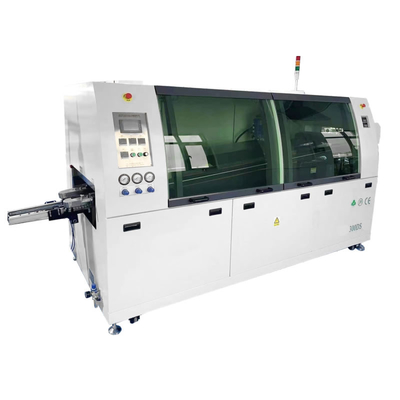

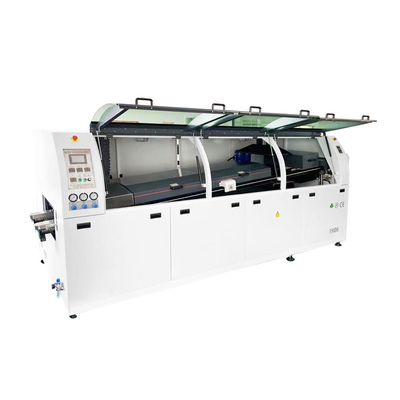

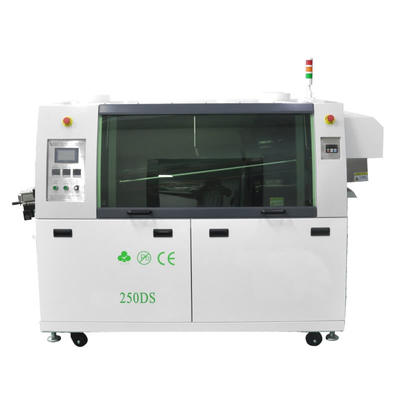

पीसीबी डीआईपी उत्पादन लाइन के लिए पूर्ण स्वचालित लीड मुक्त वेव सोल्डरिंग Mahchine 250DS, 300DS, 350DS
विवरण:
1. स्वचालित संवाहक शक्ति प्रणाली और ऑटो सिंक्रोनस बोर्ड फ़ीडिंग कार्य।
2सोल्डर पॉट पीक में आवृत्ति परिवर्तनीय गति समायोजन का प्रयोग किया जाता है जो स्वतंत्र रूप से तरंग की ऊंचाई को नियंत्रित कर सकता है।
3फ्लेक्सर प्रणाली पारवर्ती जापानी छिड़काव नोजल का उपयोग, छिड़काव क्षेत्र और गहराई समायोज्य है।
4फ्लक्स स्प्रेयर स्टेपर मोटर द्वारा संचालित होता है, इसे अलग किया जा सकता है, सफाई और रखरखाव आसान है।
5पीएलसी का उपयोग मशीन को नियंत्रित करने के लिए किया जाता है, ताकि प्रणाली की विश्वसनीयता और स्थिरता सुनिश्चित हो सके।
6इन्फ्रारेड हीटिंग तत्व का उपयोग करने वाले प्री-हीटर, तेजी से रैंप अप और पूरी तरह से सक्रिय तरल प्रवाह के साथ सर्किट बोर्ड को गर्मी कुशलतापूर्वक विकिरित करते हैं।
7विशेष मिश्र धातु के पट्टा के अंगूठे, प्रबलित डबल वी-ग्रुव।
8सोल्डर-मोटर स्वतंत्र नियंत्रण, स्थिर प्रदर्शन और लंबे जीवनकाल के साथ आयातित उच्च आवृत्ति रूपांतरण मोटर को अपनाता है।
9मॉड्यूलर डिजाइन के साथ प्री-हीटर मार्ग, पर्यावरण संरक्षण की आवश्यकता, सुरक्षा और सफाई के लिए सुविधाजनक है।
10. प्रीहीटर तीन स्वतंत्र तापमान नियंत्रण का उपयोग करता है ताकि
विनिर्देशः
| पीसी बोराड चौड़ाई | अधिकतम 250 मिमी; 300 मिमी; 350 मिमी; (3 मॉडल) |
| पीसीबी कन्वेयर की ऊंचाई | 750±20 मिमी |
| पीसीबी कन्वेयर की गति | 0-1.8 मीटर/मिनट |
| प्रीहीटिंग लंबाई | 800 मिमी |
| प्रीहीटिंग जोन संख्या | 2 |
| प्रीहीटिंग तापमान | कमरे का तापमान ~ 350 °C |
| उपयुक्त मिलाप का प्रकार | सीसा युक्त/ सीसा मुक्त मिलाप पेस्ट |
| प्रीहीटिंग क्षमता | 5 किलोवाट |
| वेव सोल्डर पॉट | 8 किलोवाट |
| सोल्डर तरंगों का चरम मूल्य | अधिकतम 10 मिमी (30 मिमी तक के सोल्डर तरंग प्रभाव गहराई) |
| मिलाप की मात्रा | 180 किलो |
| मिलाप का तापमान | कमरे का तापमान ~ 320 °C |
| कन्वेयर कोण | 3-7 डिग्री |
| तापमान नियंत्रण | पीएलसी+पीआईडी |
| प्रवाह भंडारण टैंक | अधिकतम5.2L |
| बिजली की आवश्यकताएं | 3P 5 तारों 380V/220V विकल्प |
| गर्म करने के लिए शक्ति | 12 किलोवाट |
| संचालन के लिए शक्ति | अधिकतम 5 किलोवाट |
| वायु आपूर्ति | 4-7kg/cm212.5L/min |
| वजन | अधिकतम 600 किलो |
| आयाम | L2400*W1150*H1500 |

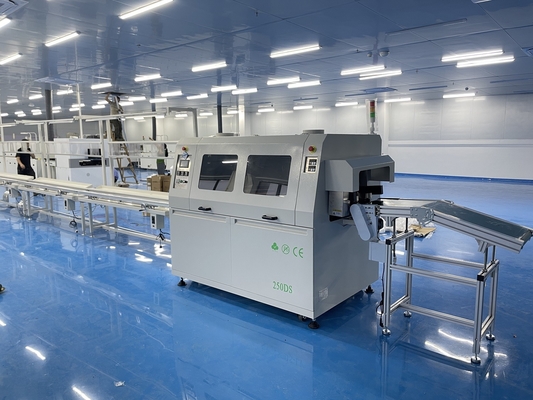

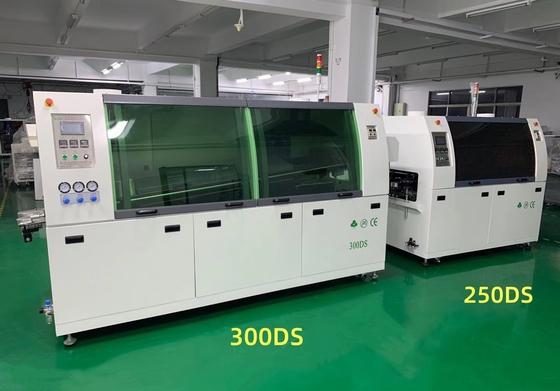

वास्तविक तस्वीरों का विवरणः
सहायता और संपर्कः
किमी लियू
चर्महाई टेक्नोलॉजी लिमिटेड
मॉब/ व्हाट्सएप0086 135 106 75756
स्काइपः किमिलियू89
ई-मेलःkimi@charmhigh-tech.com
यदि आप अधिक जानकारी चाहते हैं, तो कृपया हमें ई-मेल द्वारा संपर्क करें। हम आपको पहली बार जवाब देंगे।
हमारेयूट्यूबचैनलःhttps://www.youtube.com/@KimiLiuCharmhigh/videos
सेवा और वारंटीः
पूरी मशीन की खरीद के समय से 1 वर्ष की वारंटी अवधि है और आजीवन सेवा है।
हम हमेशा मशीनों के स्पेयर पार्ट्स प्रदान करते हैं, कारखाने की प्रत्यक्ष आपूर्ति गारंटी के साथ।
हम ऑनलाइन प्रश्न / उत्तर और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं।
हम एक-से-एक बिक्री के बाद सेवा प्रदान करते हैं।प्रत्येक मशीन 100% जहाज से बाहर जाने से पहले अच्छी तरह से परीक्षण किया।
