उत्पाद विवरण:
|
| नियंत्रण विधि: | टच स्क्रीन + पीएलसी | पीसीबी चौड़ाई: | 50-250 मिमी (डब्ल्यू) |
|---|---|---|---|
| लहर नं.: | 2पीसी; लंबाई 800 मिमी | शुद्ध भार: | 550 किग्रा |
| आयाम: | 2600*1200*1700मिमी | कन्वेयर गति: | 0-1800मिमी/मिनट |
| प्रमुखता देना: | पीसीबी तरंगों के लिए सोल्डरिंग उपकरण,पीसीबी के लिए स्वचालित वेव सोल्डरिंग मशीन,सीसा मुक्त पीसीबी वेव सोल्डरिंग मशीन |
||

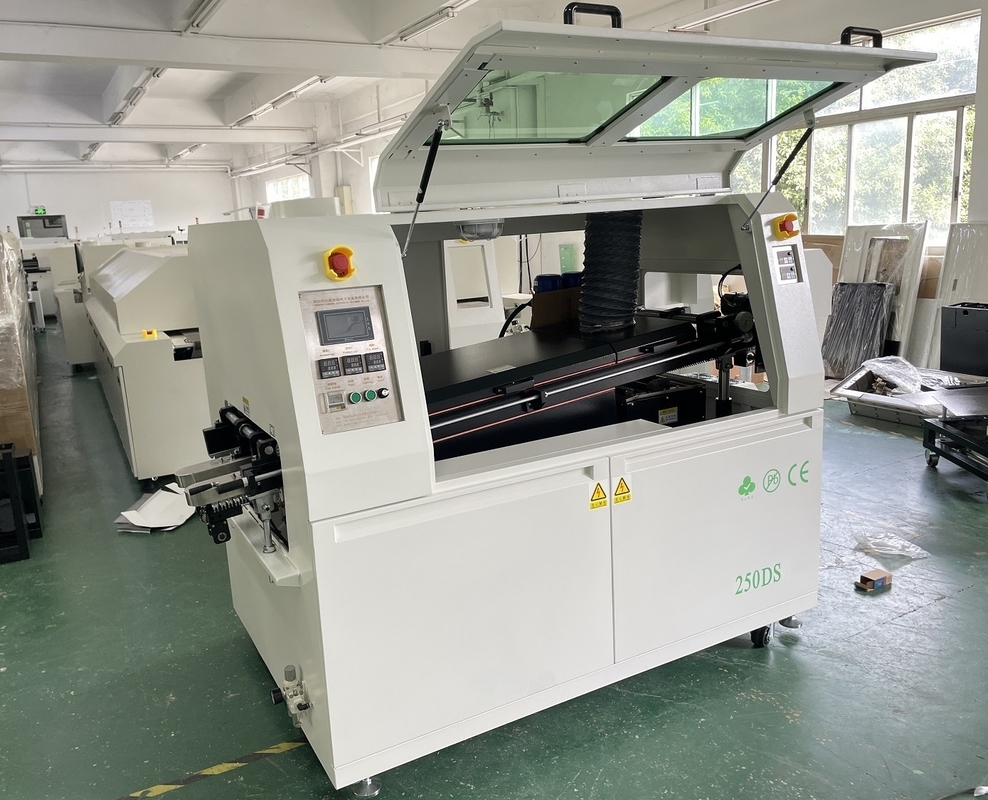

Charmhigh 250DS ऑटोमैटिक लीड-फ्री वेव सोल्डरिंग मशीन डीआईपी उत्पादन लाइन पीसीबी असेंबली लाइन के लिए छोटी लहर सोल्डर
उत्पाद का वर्णन:
1) एसएमडी और टीएचटी घटक मिलाप के लिए उपयुक्त, सुव्यवस्थित डिजाइन, सौंदर्य के लिए सुखद, रखरखाव और रखरखाव के लिए सुविधाजनक।
2) प्रीहीटिंग जोन और फिल्टरेशन सिस्टम दोनों ही आसान रखरखाव और रखरखाव के लिए एक प्रत्यक्ष खींच-आउट मॉड्यूलर डिजाइन का उपयोग करते हैं।
3) स्थिर प्रीहीटिंग वक्र के साथ दो-चरण प्रीहीटिंग ज़ोन पीसीबी के बिना विरूपण के समान हीटिंग सुनिश्चित करता है।
4) एक बुद्धिमान स्वचालित ट्रैकिंग स्प्रे सिस्टम से लैस, स्प्रे क्षेत्र स्वचालित रूप से पीसीबी की चौड़ाई के साथ समायोजित होता है।
5) एक आंतरिक गति ट्रैकिंग कार्यक्रम के साथ एक प्रोग्राम करने योग्य तर्क नियंत्रक (पीएलसी) का उपयोग करता है, पीसीबी परिवहन के अनुसार स्प्रे समय को समायोजित करता है
गति।
6) प्रवाह नोजल के लिए एक स्वचालित सफाई उपकरण है, लंबे समय तक उपयोग के बाद सफाई की आवश्यकता को समाप्त करता है। स्वचालित रूप से समायोजित करता है और
अधिक सुविधा के लिए एक स्प्रे फाइन-ट्यूनिंग फ़ंक्शन शामिल है।
7) भट्ठी कक्ष को SINOEVER की विशेष सर्पिल संरचना के साथ बनाया गया है, और लहर मिलाप प्रणाली को तैरते काले पाउडर के उत्पादन को रोकने के लिए मिलाप मलबे को इकट्ठा करने के लिए डिज़ाइन किया गया है।यह थर्मल विरूपण को बहुत कम करता है और ऑक्सीकरण को कम करते हुए बिजली की बचत करता है.
8) गाइड रेल को SINOEVER द्वारा अद्वितीय रूप से डिज़ाइन किया गया है, जिससे पीसीबी का पूर्ण और चिकनी मिलाप और संचरण सुनिश्चित होता है।
9) लहर शिखर की ऊंचाई के सटीक नियंत्रण के लिए परिवर्तनीय आवृत्ति ड्राइव तकनीक का उपयोग करता है।
10) हीटिंग तत्वों को एनर्जी स्टोरेज के साथ SINOEVER द्वारा अद्वितीय रूप से डिज़ाइन किया गया है। निकेल-क्रोमियम इन्फ्रारेड हीटिंग ट्यूब समान हीटिंग प्रदान करते हैं और लंबे समय तक सेवा जीवन रखते हैं।
11) अतितापमान, श्रव्य-दृश्य अलार्म और आपातकालीन ब्रेकिंग के कार्य हैं। सभी मोटर्स अतिभार संरक्षण प्रणाली से लैस हैं।
12) परिवहन प्रणाली स्थिर गति के लिए बंद-लूप नियंत्रण के साथ एक परिवर्तनीय इलेक्ट्रॉनिक या आवृत्ति रूपांतरण गति नियंत्रण प्रणाली का उपयोग करती है।
13) आसानी से साफ करने के लिए एक स्प्रे निकास फिल्टर प्लेट से लैस। उत्सर्जन प्रदूषण को कम करता है।
14) पीसीबी के परिवहन के लिए सटीक टाइटेनियम मिश्र धातु स्प्रिंग टाइटेनियम पंजे; चिकनी, विश्वसनीय, और कभी भी मिलाप के लिए चिपके नहीं।

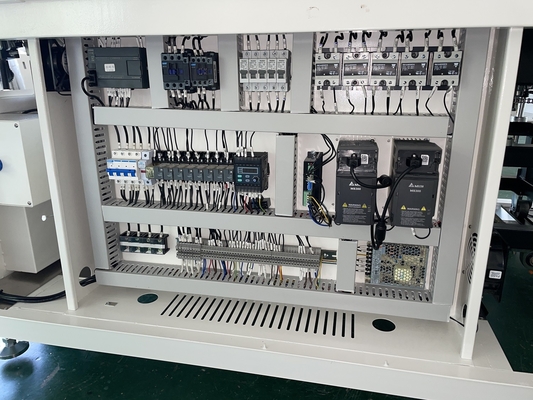

15) पूरी नियंत्रण प्रणाली में एक प्रोग्राम करने योग्य लॉजिक कंट्रोलर (पीएलसी) और एक डिस्प्ले कंट्रोल टच स्क्रीन का उपयोग किया जाता है, जिससे ऑपरेशन सरल हो जाता है, मानव-मशीन संवाद की सुविधा होती है,और उच्च विश्वसनीयता सुनिश्चित करना.
250DS विनिर्देश
| पीसी बोराड चौड़ाई | अधिकतम 250 मिमी |
| पीसीबी कन्वेयर की ऊंचाई | 750±20 मिमी |
| पीसीबी कन्वेयर की गति | 0-1.8 मीटर/मिनट |
| प्रीहीटिंग लंबाई | 800 मिमी |
| प्रीहीटिंग जोन संख्या | 2 |
| प्रीहीटिंग तापमान | कमरे का तापमान ~ 350 °C |
| उपयुक्त मिलाप का प्रकार | सीसा युक्त/ सीसा मुक्त मिलाप पेस्ट |
| प्रीहीटिंग क्षमता | 5 किलोवाट |
| वेव सोल्डर पॉट | 8 किलोवाट |
| सोल्डर तरंगों का चरम मूल्य | अधिकतम 10 मिमी (30 मिमी तक के सोल्डर तरंग प्रभाव गहराई) |
| मिलाप की मात्रा | 180 किलो |
| मिलाप का तापमान | कमरे का तापमान ~ 320 °C |
| कन्वेयर कोण | 3-7 डिग्री |
| तापमान नियंत्रण | पीएलसी+पीआईडी |
| प्रवाह भंडारण टैंक | अधिकतम5.2L |
| बिजली की आवश्यकताएं | 3P 5 तारों 380V/220V विकल्प |
| गर्म करने के लिए शक्ति | 12 किलोवाट |
| संचालन के लिए शक्ति | अधिकतम 5 किलोवाट |
| वायु आपूर्ति | 4-7kg/cm212.5L/min |
| वजन | अधिकतम 600 किलो |

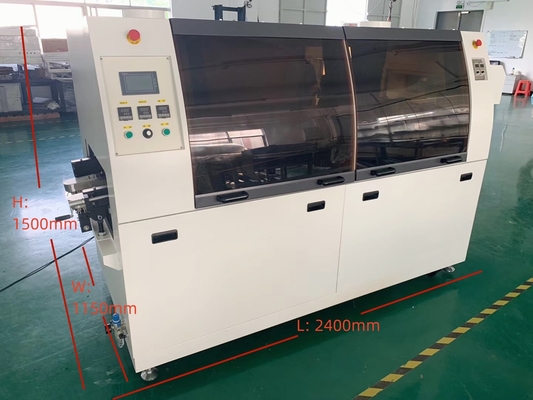

| आयाम | L2400*W1150*H1500 |
