उत्पाद विवरण:
|
| आयाम: | 2600*1200*1600मिमी | नियंत्रण मार्ग: | टच स्क्रीन |
|---|---|---|---|
| पीसीबी गति प्रदान करता है: | 0-1.8 मी/मिनट | ताप मार्ग: | गरम हवा |
| शक्ति: | 3 चरण 5 लाइनें, 380v 50hz | वायु स्रोत: | 4-7KG/CM2 12.5L/Min |
| शुद्ध भार: | 800 किलो | वेव सोल्डरिंग नंबर: | 2 |
| पीसीबी चौड़ाई: | अधिकतम 250 मिमी | ||
| प्रमुखता देना: | छोटी तरंगों के लिए सोल्डरिंग मशीन,सीसा रहित वेव सोल्डरिंग मशीन,पीसीबी डीआईपी वेव सोल्डरिंग मशीन |
||

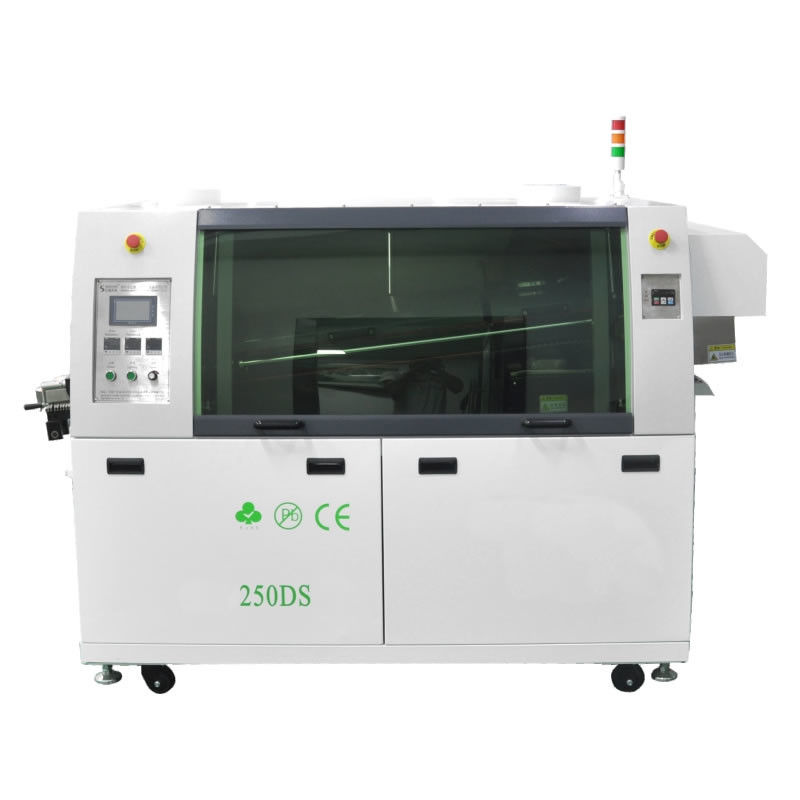

पीसीबी डीआईपी उत्पादन लाइन के लिए पूर्ण स्वचालित लीड मुक्त वेव सोल्डरिंग मचिन 250 डीएस
विवरण:
1) एसएमडी और टीएचटी घटक मिलाप के लिए उपयुक्त, सुव्यवस्थित डिजाइन, सौंदर्य के लिए सुखद, रखरखाव और रखरखाव के लिए सुविधाजनक।
2) प्रीहीटिंग जोन और फिल्टरेशन सिस्टम दोनों ही आसान रखरखाव और रखरखाव के लिए एक प्रत्यक्ष खींच-आउट मॉड्यूलर डिजाइन का उपयोग करते हैं।
3) स्थिर प्रीहीटिंग वक्र के साथ दो-चरण प्रीहीटिंग ज़ोन पीसीबी के बिना विरूपण के समान हीटिंग सुनिश्चित करता है।
4) एक बुद्धिमान स्वचालित ट्रैकिंग स्प्रे सिस्टम से लैस, स्प्रे क्षेत्र स्वचालित रूप से पीसीबी की चौड़ाई के साथ समायोजित होता है।
5) एक आंतरिक गति ट्रैकिंग कार्यक्रम के साथ एक प्रोग्राम करने योग्य तर्क नियंत्रक (पीएलसी) का उपयोग करता है, पीसीबी परिवहन के अनुसार स्प्रे समय को समायोजित करता है
गति।
6) प्रवाह नोजल के लिए एक स्वचालित सफाई उपकरण है, लंबे समय तक उपयोग के बाद सफाई की आवश्यकता को समाप्त करता है। स्वचालित रूप से समायोजित करता है और
अधिक सुविधा के लिए एक स्प्रे फाइन-ट्यूनिंग फ़ंक्शन शामिल है।
7) भट्ठी कक्ष को SINOEVER की विशेष सर्पिल संरचना के साथ बनाया गया है, और लहर मिलाप प्रणाली को तैरते काले पाउडर के उत्पादन को रोकने के लिए मिलाप मलबे को इकट्ठा करने के लिए डिज़ाइन किया गया है।यह थर्मल विरूपण को बहुत कम करता है और ऑक्सीकरण को कम करते हुए बिजली की बचत करता है.
8) गाइड रेल को SINOEVER द्वारा अद्वितीय रूप से डिज़ाइन किया गया है, जिससे पीसीबी का पूर्ण और चिकनी मिलाप और संचरण सुनिश्चित होता है।
9) लहर शिखर की ऊंचाई के सटीक नियंत्रण के लिए परिवर्तनीय आवृत्ति ड्राइव तकनीक का उपयोग करता है।
10) हीटिंग तत्वों को एनर्जी स्टोरेज के साथ SINOEVER द्वारा अद्वितीय रूप से डिज़ाइन किया गया है। निकेल-क्रोमियम इन्फ्रारेड हीटिंग ट्यूब समान हीटिंग प्रदान करते हैं और लंबे समय तक सेवा जीवन रखते हैं।
11) अतितापमान, श्रव्य-दृश्य अलार्म और आपातकालीन ब्रेकिंग के कार्य हैं। सभी मोटर्स अतिभार संरक्षण प्रणाली से लैस हैं।
12) परिवहन प्रणाली स्थिर गति के लिए बंद-लूप नियंत्रण के साथ एक परिवर्तनीय इलेक्ट्रॉनिक या आवृत्ति रूपांतरण गति नियंत्रण प्रणाली का उपयोग करती है।
13) आसानी से साफ करने के लिए एक स्प्रे निकास फिल्टर प्लेट से लैस। उत्सर्जन प्रदूषण को कम करता है।
14) पीसीबी के परिवहन के लिए सटीक टाइटेनियम मिश्र धातु स्प्रिंग टाइटेनियम पंजे; चिकनी, विश्वसनीय, और कभी भी मिलाप के लिए चिपके नहीं।
15) पूरी नियंत्रण प्रणाली में एक प्रोग्राम करने योग्य लॉजिक कंट्रोलर (पीएलसी) और एक डिस्प्ले कंट्रोल टच स्क्रीन का उपयोग किया जाता है, जिससे ऑपरेशन सरल हो जाता है, मानव-मशीन संवाद की सुविधा होती है,और उच्च विश्वसनीयता सुनिश्चित करना.
250 डी एस विनिर्देश:
| पीसी बोराड चौड़ाई | अधिकतम 250 मिमी |
| पीसीबी कन्वेयर की ऊंचाई | 750±20 मिमी |
| पीसीबी कन्वेयर की गति | 0-1.8 मीटर/मिनट |
| प्रीहीटिंग लंबाई | 800 मिमी |
| प्रीहीटिंग जोन संख्या | 2 |
| प्रीहीटिंग तापमान | कमरे का तापमान ~ 350 °C |
| उपयुक्त मिलाप का प्रकार | सीसा युक्त/ सीसा मुक्त मिलाप पेस्ट |
| प्रीहीटिंग क्षमता | 5 किलोवाट |
| वेव सोल्डर पॉट | 8 किलोवाट |
| सोल्डर तरंगों का चरम मूल्य | अधिकतम 10 मिमी (30 मिमी तक के सोल्डर तरंग प्रभाव गहराई) |
| मिलाप की मात्रा | 180 किलो |
| मिलाप का तापमान | कमरे का तापमान ~ 320 °C |
| कन्वेयर कोण | 3-7 डिग्री |
| तापमान नियंत्रण | पीएलसी+पीआईडी |
| प्रवाह भंडारण टैंक | अधिकतम5.2L |
| बिजली की आवश्यकताएं | 3P 5 तारों 380V/220V विकल्प |
| गर्म करने के लिए शक्ति | 12 किलोवाट |
| संचालन के लिए शक्ति | अधिकतम 5 किलोवाट |
| वायु आपूर्ति | 4-7kg/cm212.5L/min |
| वजन | अधिकतम 600 किलो |
| आयाम | L2400*W1150*H1500 |

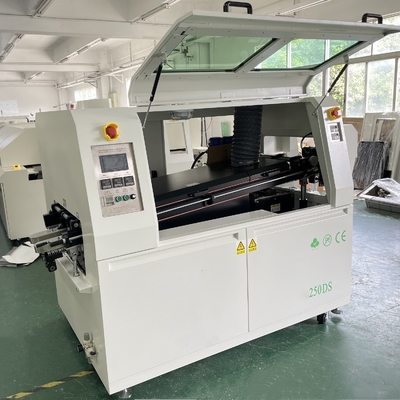

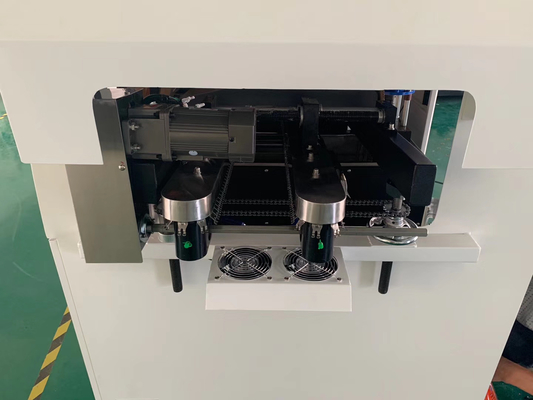

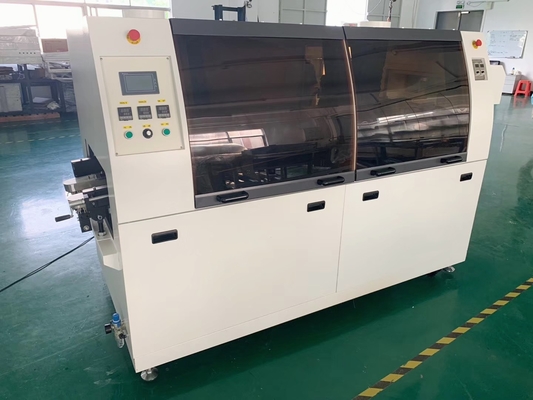

वास्तविक तस्वीरों का विवरणः

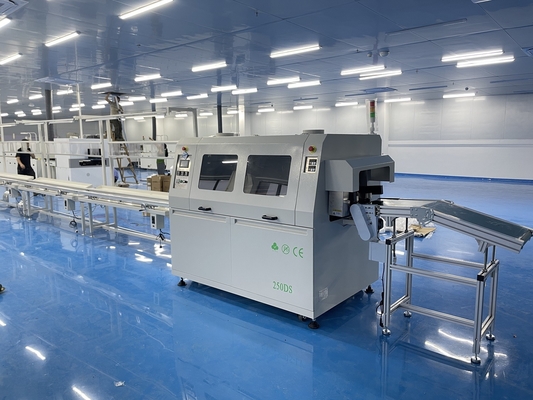

वेव सोल्डरिंग मशीन लोडर और अनलोडर कन्वेयर:
सहायता और संपर्कः
किमी लियू
चर्महाई टेक्नोलॉजी लिमिटेड
मॉब/ व्हाट्सएप0086 135 106 75756
स्काइपः किमिलियू89
ई-मेलःkimi@charmhigh-tech.com
यदि आप अधिक जानकारी चाहते हैं, तो कृपया हमें ई-मेल द्वारा संपर्क करें। हम आपको पहली बार जवाब देंगे।
हमारेयूट्यूबचैनलःhttps://www.youtube.com/@KimiLiuCharmhigh/videos
सेवा और वारंटीः
पूरी मशीन की खरीद के समय से 1 वर्ष की वारंटी अवधि है और आजीवन सेवा है।
हम हमेशा मशीनों के स्पेयर पार्ट्स प्रदान करते हैं, कारखाने की प्रत्यक्ष आपूर्ति गारंटी के साथ।
हम ऑनलाइन प्रश्न / उत्तर और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं।
हम एक-से-एक बिक्री के बाद सेवा प्रदान करते हैं।प्रत्येक मशीन 100% जहाज से बाहर जाने से पहले अच्छी तरह से परीक्षण किया।
