उत्पाद विवरण:
|
सिर: | 4 हेड (सैमसंग नोजल के साथ) | पीसीबी आकार: | सीएचएम-551: 350x270मिमी; सीएचएम-650: 400x350मिमी |
---|---|---|---|
गति: | CHM-551 और CHM-650: 8850cph (वास्तविक) | फीडर: | समर्थन 50pcs यामाहा फीडर ((दोनों वायवीय और इलेक्ट्रिक फीडर) |
अवयव: | 0201 0402 0603 0805 1206 LED2835 LED5050 ट्रांजिस्टर SOT TSOP SOP, 0.5mm PLCC CSP QFP BGA | प्रणाली: | विंडोज, कंप्यूटर मशीन के साथ आता है |
कैमरा: | दोनों 4 छोटे + 1 बड़ा आईसी कैमरा + 2 मार्क कैमरे | पीसीबी वितरण: | CHM-551: 1-सेक्शन रेल; CHM-650: 3-सेक्शन रेल |
शुद्ध भार: | 551: 320किग्रा; 650: 420किग्रा | स्वचालित नोजल परिवर्तन: | 551: 13-स्थिति के साथ; 650: 19-स्थिति के साथ |
प्रमुखता देना: | CHMT761P6 असेंबली प्रोडक्शन लाइन,PNP असेंबली प्रोडक्शन लाइन,वर्टिकल पीएनपी मशीन |

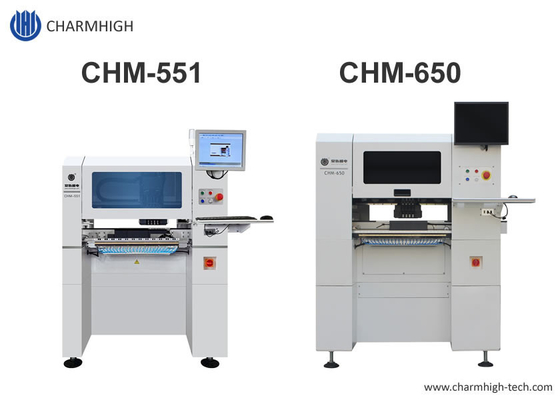

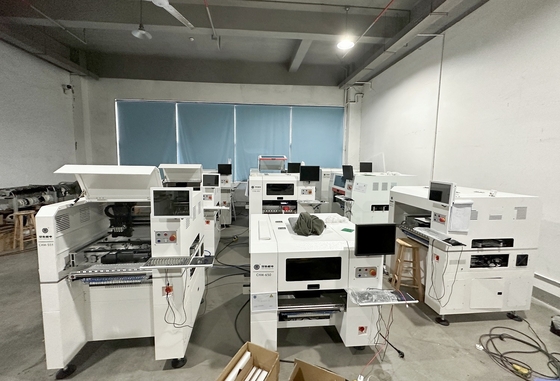

उच्च परिशुद्धता सीपीक≥ 10 टीदो प्रकार के Charmhigh उन्नत छोटे 4 सिर SMT पिक एंड प्लेस मशीन
लंबवत प्रकार +ऑटो नोजल परिवर्तन + गेंद पेंच + स्मार्ट सॉफ्टवेयर +एसएमटी लाइन संचार प्रोटोकॉल
CHM-551 कैटलॉगः CHM-551 - कैटलॉग.pdf
CHM-650 कैटलॉगः Charmhigh CHM-650 कैटलॉग.pdf
दोनों मॉडलों के लिए समान विन्यासः
1. ऊर्ध्वाधर प्रकार + 4 सिर 50 फीडर + (4 छोटे कैमरे,1 बड़े कैमरे, 2 चिह्नित कैमरे) + गेंद पेंच + ऑटो नोजल परिवर्तन + सीपीके≥ 10
2. फीडर: 2 विकल्पः यामाहा वायवीय फीडर / इलेक्ट्रिक फीडर (अलग से खरीदें)
3- घटकों को चुनने के लिए स्वचालित सुधार, विंडो प्रणाली के साथ निर्मित औद्योगिक कंप्यूटर के साथ एकीकृत संचालन।
4. सटीकता और बढ़ते गतिः घटकों सभी समर्थित 0201, 0402-5050, एसओपी, QFN, TQFP, BGA... आदि वास्तविक गति 8850CPH.
दोनों मॉडलों के लिए अंतरः
1पीसीबी आकारः CHM-551: 350x270mm; CHM-650: 400X350mm
3पीसीबी पारगमनः CHM-551: एक खंड पीसीबी ऑटो कन्वेयर; CHM-650: 3-खंड ऑटो कन्वेयर
4आयामः CHM-551: 1050x1050x1360 मिमी; CHM-650: 1280x1190x1500 मिमी (बड़ा)
5शुद्ध वजनः CHM-551: 320kg; CHM-650: 420kg (भारी)
विवरण:
CHM-551 विनिर्देश | |
आयाम | 1050 ((L) x 1050 ((W) x 1360 मिमी ((H) |
वजन | 320 किलो |
शक्तिआपूर्ति | AC220V (50Hz, एकल चरण), 1.5KW |
वायु आपूर्ति | 0.5MPa ~ 0.6MPa |
वैक्यूम जनरेशन | जापान PISCO वैक्यूम जनरेटर |
माउंटिंग हेड | 4 सिर |
माउंटिंग गति | 8850cph ((IPC9850) |
बढ़ी हुई सटीकता | (XY) ± 0.06 मिमी; CPK≥1.0 |
नियंत्रण सटीकता | 5μm |
घटक ऊंचाई | 12 मिमी |
घटक का प्रकार |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA आदि (प्रतिरोधक/संधारित्र/डायोड/ट्रायोड/एलईडी/आईसी आदि) |
पीसीबी मोटाई | 0.6mm~3.5mm |
पीसीबी का आकार | 350mm ((L) x270mm ((W) |
पीसीबी वितरण | स्वचालित एक-खंड कन्वेयर |

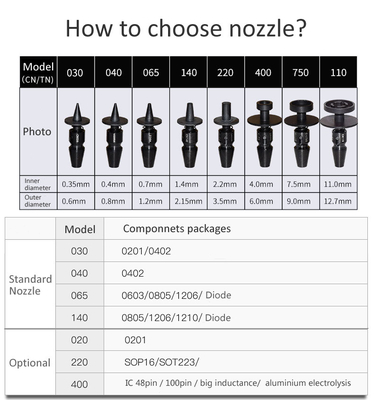

नोजल परिवर्तन | स्वचालित नोजल परिवर्तन (13-छेद नोजल पुस्तकालय) |
नियंत्रण प्रणाली |
अंतर्निहित औद्योगिक कंप्यूटर (विंडोज सिस्टम) मॉनिटर, कीबोर्ड और माउस से सुसज्जित |
ड्राइव प्रणाली | एक्स एंड वाई अक्ष सर्वो मोटर्स द्वारा संचालित; लचीला एस-वक्र त्वरण और मंदी को अपनाने |
ट्रांसमिशन सिस्टम | बॉल स्क्रू + रैखिक गाइड |

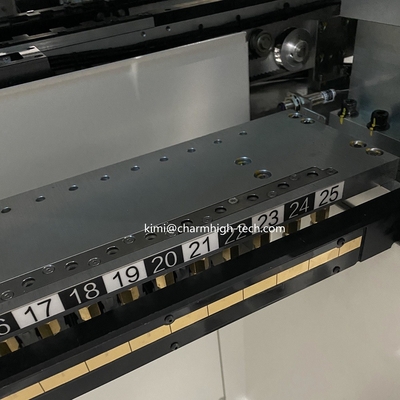

भोजन प्रणाली |
50 यामाहा8 मिमी मानक वायवीय/इलेक्ट्रिक फीडर स्लॉट (IC ट्रे + स्टिक/ट्यूब/ कंपन फीडर के लिए भी उपयुक्त) |
दृष्टि प्रणाली |
स्नैपशॉट कैमरा x 4 (घटक आकार लागूः 14mmx14mm); आईसी कैमरा x 1 (घटक आकार लागूः 36mmx36mm); मार्क कैमरा x 2 |
CHM-650 विनिर्देश | |
आयाम | 1280mm ((L) x1190mm ((W) x1050mm ((H) |
वजन | 310 किलोग्राम |
शक्तिआपूर्ति | AC220V/110V (50Hz, 1 चरण), 2.1kW |
वायु आपूर्ति | 0.5MPa ~ 0.7MPa |
वैक्यूम जनरेशन | वैक्यूम जनरेटर |
माउंटिंग हेड | 4 सिर |
माउंटिंग गति | 9000cph (सर्वोत्तम) |
बढ़ी हुई सटीकता | ±50μm@μ±3σ/चिप |
नियंत्रण सटीकता | 5μm |
घटक ऊंचाई | 12 मिमी |
घटक का प्रकार |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA आदि (प्रतिरोधक/संधारित्र/डायोड/ट्रायोड/एलईडी/आईसी आदि) |
पीसीबी मोटाई | 0.6mm~3.5mm |
पीसीबी का आकार | 400 मिमी ((L) x350 मिमी ((W) |
पीसीबी परिवहन | 3 सेक्शन रेल ऑटोमैटिक कन्वेयर |
नोजल परिवर्तन | स्वचालित नोजल परिवर्तन (19-छेद नोजल पुस्तकालय) |
नियंत्रण प्रणाली |
अंतर्निहित औद्योगिक कंप्यूटर (विंडोज सिस्टम) मॉनिटर, कीबोर्ड और माउस से सुसज्जित |
ड्राइव प्रणाली | एक्स एंड वाई अक्ष सर्वो मोटर्स द्वारा संचालित; लचीला एस-वक्र त्वरण और मंदी को अपनाने |
ट्रांसमिशन सिस्टम | बॉल स्क्रू + रैखिक गाइड |
भोजन प्रणाली |
50 यामाहा 8 मिमी मानक वायवीय/इलेक्ट्रिक फीडर स्लॉट (आईसी ट्रे और स्टिक फीडर के लिए भी उपयुक्त) |
दृष्टि प्रणाली |
स्नैपशॉट कैमराx4 (घटक का आकार लागूः16mmx16mm); IC camerax1 (घटक का आकार लागूः36mmx36mm); मार्क कैमराएक्स2 |
यामाहा वायवीय फीडर& इलेक्ट्रिक फीडर दोनों संगतः
विकल्पः 8 मिमी, 12 मिमी, 16 मिमी, 24 मिमी, कंपन फीडर, आईसी ट्रे (अलग से खरीदें)
सेवा और वारंटीः
पूरी मशीन की खरीद के समय से 1 वर्ष की वारंटी अवधि है और आजीवन सेवा है।
हम हमेशा मशीन के स्पेयर पार्ट्स प्रदान करते हैं, कारखाने विश्वसनीय प्रत्यक्ष आपूर्ति।
हम ऑनलाइन प्रश्न / उत्तर और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं।
बिक्री के बाद एक-एक सेवा प्रदान करें।प्रत्येक मशीन 100% जहाज से बाहर जाने से पहले अच्छी तरह से परीक्षण किया।
