उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Charmhigh
प्रमाणन: CE
मॉडल संख्या: CHMT48VB
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1
मूल्य: $5180
पैकेजिंग विवरण: मानक निर्यात लकड़ी का डिब्बा
प्रसव के समय: 1-3 कार्य दिवसों
भुगतान शर्तें: टी / टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 100 प्रति माह

सीएचएमटी 48 वीबी 58 पीसीएस फीडर ऑल इन वन मशीन चार्महाई डेस्कटॉप पिक एंड प्लेस मशीन छोटी एसएमटी मशीन:

वर्णन
फीडर: letf: 29pcs; लेटफ: 29 पीसी; right:29pcs (total 58pcs) दाएं: 29 पीसी (कुल 58 प्लेसमेंट हेड: 2 पीसी
नलिका: 4 नोजल (जुकी) स्पीड: 3000cph with vision; दृष्टि के साथ 3000cph; without vision 5000cph बिना दृष्
शुद्धता: 0.025 मिमी प्रणाली: एम्बेडेड लिनक्स सिस्टम
प्रकार: ऑल-इन-वन मशीन, बाहरी पीसी की आवश्यकता नहीं है समर्थन: कट टेप, बैच बोर्ड, कस्टम आईसी ट्रे
हाई लाइट:

ऑल इन वन एसएमटी मशीन

,

58 पीसीएस फीडर स्मॉल एसएमटी मशीन

,

एआईओ डेस्कटॉप पिक एंड प्लेस मशीन

सीएचएमटी 48 वीबी 58 पीसीएस फीडर ऑल इन वन मशीन चार्महाई डेस्कटॉप पिक एंड प्लेस मशीन छोटी एसएमटी मशीन: 0





CHMT48VB 58pcs फीडर सभी एक मशीन में चार्महाई डेस्कटॉप पिक एंड प्लेस मशीन छोटी श्रीमती मशीन





CHMT48VB 58pcs फीडर (डबल स्टैक) चार्महाई डेस्कटॉप पिक एंड प्लेस मशीन

उन्नत पिक एंड प्लेस मशीन 110v 220V अंग्रेजी संस्करण CE उत्तीर्ण

छोटे बैच के उत्पादन और प्रोटोटाइप के लिए बहुत उपयुक्त!



विवरण:

यह CHMT48VB CHMT48VA का एक अद्यतन संस्करण है, जिसमें कुल 58 पीसी (बाएं 29 पीसी + दाएं 29 पीसी) के साथ दोहरी साइड फीडर शामिल हैं।यह ऑल-इन-वन मशीन है, किसी भी अन्य भागों को खरीदने की आवश्यकता नहीं है, मशीन आपके प्राप्त होने के बाद काम के लिए तैयार है।

ऑपरेशन सिस्टम CHMT48VA के समान है और यह 502 ----507 विभिन्न प्रकार के जुकी नोजल का उपयोग करके, 0402,0603,0805-5050, SOP, QFN, LQFP, डायोड, ट्रांजिस्टर के लिए उपयुक्त, अधिक विभिन्न प्रकार की सामग्री स्थापित कर सकता है। बीजीए ... आदि, जो अधिक ग्राहकों की मांग को पूरा कर सकता है।

के लिए उपयुक्त प्रोटोटाइप बिल्डरों, शौकियों, डेवलपर्स, और विकास समूहों और छोटे कारखानों के बैचों के उत्पादन के लिए।

पिक एंड प्लेस मशीन के लिए एचएस कोड: 8479896200



ग्राहक से CHMT48VB कार्य वीडियो:

www.youtube.com/watch?v=qu-O6umaNHE

www.youtube.com/watch?v=xF7N4crTOtQ (स्वीडन)

www.youtube.com/watch?v=wYl5Az9xgec (चीन)

CHMT48VB आईसी रखने:
www.youtube.com/watch?v=I-g8x98jmz0



चार्महिग CHMT48VB के निर्दिष्टीकरण:

आदर्श सीएचएम-T48VB
पीसीबी क्षेत्र 10 मिमी * 10 मिमी - 355 मिमी * 355 मिमी
XY अक्ष यात्रा 420*460mm
जेड अक्ष चलती रेंज 15 मिमी
प्लेसमेंट शीर्ष 2 पीसी
फ़ीडर

बायां 29 पीसी + दाएं 29 पीसी
8 मिमी = 44 पीसी, 12 मिमी = 8 पीसी, 16 मिमी = 4 पीसी, 24 मिमी = 2 पीसी,
फ्रंट आईसी स्टैक = 14 पीसी, कस्टम आईसी ट्रे, कट टेप

दृष्टि प्रणाली दोहरे कैमरे (ऊपर और नीचे कैमरे)
गाड़ी चलाना बंद-लूप नियंत्रण स्टेपर सर्वो ड्राइव सिस्टम, सुनिश्चित करें कि कभी भी कदम न खोएं
Z अक्ष सेल्फ-रिटर्न डिटेक्शन हां, नोज़ल को टूटने से रोकें
पिन सेल्फ-रिटर्न खींचो हां
सामग्री का पता लगाने की विधि का रिसाव वैक्यूम डिटेक्शन, विजन डिटेक्शन
टच स्क्रीन 7 ”उद्योग टच स्क्रीन (USB माउस supprted)
मुख्य बोर्ड स्वतंत्र अनुसंधान उद्योग मुख्य बोर्ड
प्रणाली एंबेडेड लिनक्स सिस्टम
बढ़ते गति 4000cph (दृष्टि बंद);3000cph (दृष्टि पर)
बढ़ते परिशुद्धता ±0.025मिमी
अवयव 0402-5050, एसओपी, क्यूएफएन (टेप की चौड़ाई: 8 मिमी, 12 मिमी, 16 मिमी, 24 मिमी)
मशीन आयाम एल 960 मिमी * डब्ल्यू 705 मिमी * एच 335 मिमी
वैक्यूम पंप -92KPA (2 पीसी, बिल्ड-इन, म्यूट टाइप)
बाहरी वायु स्रोत कोई ज़रूरत नहीं (मशीन बिल्ड-इन म्यूट वैक्यूम पंप 2 पीसी)
बाहरी पीसी बाहरी पीसी की आवश्यकता नहीं है
वोल्टेज 220V (110V), 50Hz/60hz
कुल भार 68 किग्रा
कुल वजन 82kg / 118*80*52cm / 0.49m³



प्रतिस्पर्धात्मक लाभ:

1. सुविधाजनक सॉफ्टवेयर, एंबेडेड लिनक्स सिस्टम मशीन की, स्थिर उद्योग मुख्य बोर्ड, स्वतंत्र संचालन, बाहरी कंप्यूटर की आवश्यकता नहीं है, ऑपरेशन आसान और अधिक सुविधाजनक है, तेजी से सीखें।
2. इन-बिल्ड टच स्क्रीन, बाहरी मॉनिटर की आवश्यकता नहीं है, कमरे को बचाया गया है, अधिक सुविधाजनक संचालन, यूएसबी माउस भी समर्थित है।
3. ऊपर और नीचे दो दृष्टि कैमरे, प्रत्येक घटक की स्थिति को ठीक करें, आप प्रत्येक घटक के लिए स्क्रीन से दृष्टि छवि देख सकते हैं। (अधिकतम घटक आकार 22 * ​​22 मिमी)

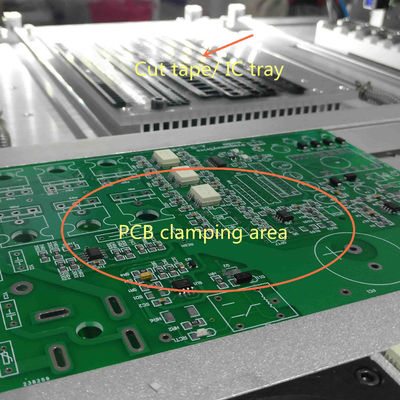

4. इसमें है लचीला पीसीबी क्लैंपिंग स्थिरतापीसीबी के विभिन्न आकार के लिए उपयुक्त।
5. यह समर्थित कस्टम आईसी ट्रेआईसी ट्रे मशीन टेबल पर तय की जा सकती है।
6. 2 पीसी के साथ दो बढ़ते सिर जूकी नोजल, जुकी नोजल चुंबक के अंदर, इसलिए इसे उंगली से हटाया जा सकता है, रिंच, नोजल के साथ जुदा करने की कोई आवश्यकता नहीं है रोटेशन कोण -180 डिग्री से +180 डिग्री।
7. ऑल-इन-वन मशीन, मशीन में शामिल 29 पीसी फीडर, अन्य भागों को खरीदने की कोई आवश्यकता नहीं है, मशीन है काम करने के लिए तैयार।
8. जेड अक्ष का पता लगाना, एमनोजल को टूटने से बचाने के लिए अचिन की पुल सुई अपने आप मूल स्थान पर लौट आती है।

9. अधिकतम ऊंचाई घटक 5 मिमी का समर्थन करता है।
10. क्लोज्ड-लूप कंट्रोल, एक्स, वाई एक्सिस एनकोडर के साथ, आउट ऑफ स्टेप नहीं।
11. पीसीबी को दो घटकों की स्थिति से कैलिब्रेट किया जाता है, फिर बाकी घटकों को स्वचालित रूप से कैलिब्रेट किया जाएगा।
12. वैक्यूम डिटेक्शन के साथ, स्वचालित फीडिंग के साथ, यदि एक घटक कुटिल चूसता है, तो यह स्वचालित रूप से इसे जमा क्षेत्र में फेंक देगा, फिर फिर से माउंट करने के लिए एक नया चुनें।

13. साथ दृष्टि का पता लगाना, कैमरा ऑटो करेक्शन कंपोनेंट एंगल और पीसीबी बोर्ड पर सही जगह पर रखेगा।यदि सिर घटकों को नहीं उठा रहा है, तो कैमरा इसका पता लगाएगा और फिर से लेने के लिए वापस जाएगा, 3 बार नहीं उठा रहा है, मशीन अलार्म और बंद हो जाएगी, आपूर्ति सामग्री के बाद, फिर काम करना जारी रखें, फिर से शुरू करने की कोई आवश्यकता नहीं है।

14. कन्वर्ट टूल (पीसी वर्जन) के साथ आता है, कंप्यूटर में वर्क फाइल को एडिट करता है और काम की फाइल को यूएसबी पोर्ट द्वारा मशीन में लोड करता है, त्वरित और सुविधाजनक।
15. समर्थन पैनलयुक्त बोर्ड।
16. अगर आपके पास पीसीबी फाइल नहीं है, तो आप कर सकते हैं एक नई कार्य फ़ाइल बनाएँ सीधे मशीन में प्रोग्राम करने के लिए।

17. समर्थन एक कदम।

18. समर्थन कट टेप / थोक सामग्री / ट्यूब सामग्री।

चार्महिग क्यों चुनें?
1. पेशेवर desgin और कमरा बचाया।
2. उपयोगकर्ता के अनुकूल संचालन, पेशेवर एसएमटी इंजीनियर, एंट्री-लेवल डिवाइस की आवश्यकता नहीं है
3.एक मशीन - एकीकृत संचालन, अतिरिक्त पंप या पीसी या किसी सहायक सुविधा की आवश्यकता नहीं है
4. उच्च सटीकता और विश्वसनीयता, मैनुअल काम के दलबदल को बनाते हैं
5. लागत कुशल, एक पेशेवर स्वचालित एसएमटी उत्पादन लाइन के मालिक होने के लिए खर्च कम करें
6. डोर टू डोर सेवा के साथ अंतर्राष्ट्रीय एक्सप्रेस, 3-5 कार्य दिवसों की डिलीवरी
7. प्रयोगशाला अनुसंधान और विकास के लिए विशिष्ट, नमूने, किसी भी पेटेंट और डिजाइन प्रकटीकरण से बचने के लिए।

8. 5 सोल्डरिंग स्टाफ के बराबर एक मशीन, आसान प्रबंधन और लागत-बचत।छोटे बैच के उत्पादन के लिए अच्छा है।

9. चार्महिग कारखाने की आपूर्ति है, हमारे सभी मशीन भागों का शोध और निर्माण स्वयं द्वारा किया जाता है।सेवा के बाद के स्पेयर पार्ट्स कभी नहीं रुकते।

10. चार्महाई 2009 से एसएमटी पिक एंड प्लेस मशीन का एक पेशेवर निर्माता है। सभी सॉफ्टवेयर पर खुद शोध किया जाता है।


CHMT48VB के लिए मानक सहायक उपकरण:

1) मशीन चुनें और रखें CHMT48VB 1
2) जुकी नोजल कुल 4 पीसी (503, 504, 505, 506 आकार)
3) ८जी यूएसबी ड्राइवर १
4) पावर कॉर्ड 1
5) सुई खींचो 2
6) पुल पिन1 . के लिए कुंडल
7) कैमरा पोजीशनिंग ब्लैक बोर्ड समायोजित करें 1
8) हेक्स रिंच 6
9) चिमटी 1
१०) ब्रश १
11) टच स्क्रीन के लिए पेन 1
12) आईसी ट्रे के लिए स्थिरता 4
१३) ग्रीस १
१४) अंग्रेजी उपयोगकर्ता पुस्तिका १



100% वास्तविक तस्वीरें:

सीएचएमटी 48 वीबी 58 पीसीएस फीडर ऑल इन वन मशीन चार्महाई डेस्कटॉप पिक एंड प्लेस मशीन छोटी एसएमटी मशीन: 1



ग्राहकों से 100% वास्तविक प्रतिक्रिया, सबसे ज्यादा बिकने वाला मॉडल CHMT48VB:

सीएचएमटी 48 वीबी 58 पीसीएस फीडर ऑल इन वन मशीन चार्महाई डेस्कटॉप पिक एंड प्लेस मशीन छोटी एसएमटी मशीन: 2

 सीएचएमटी 48 वीबी 58 पीसीएस फीडर ऑल इन वन मशीन चार्महाई डेस्कटॉप पिक एंड प्लेस मशीन छोटी एसएमटी मशीन: 3


पीसीबी नमूने:

सीएचएमटी 48 वीबी 58 पीसीएस फीडर ऑल इन वन मशीन चार्महाई डेस्कटॉप पिक एंड प्लेस मशीन छोटी एसएमटी मशीन: 4



कृपया ध्यान दें:

पिक एंड प्लेस मशीन पैकेज में शामिल सभी सामानों के साथ पूरा सेट है, क्यूसी पास हुआ।

यह ऑल-इन-वन मशीन है, उपयोग के लिए तैयार है!

जब आप इसे प्राप्त करते हैं तो आप इसका उपयोग कर सकते हैं।अच्छी बिक्री के बाद तकनीकी सहायता, कृपया इसे विश्वास के साथ खरीदें।

अपनी पिक एंड प्लेस मशीन के साथ आनंद लें!



सेवा और वारंटी:
पूरी मशीन की वारंटी अवधि है 1 वर्ष खरीद और आजीवन सेवा के समय से।

हम हमेशा मशीन के स्पेयर पार्ट्स, फैक्ट्री विश्वसनीय प्रत्यक्ष आपूर्ति प्रदान करते हैं।

हम ऑनलाइन प्रश्नोत्तर और समस्या निवारण सहायता और तकनीकी सलाह सेवा प्रदान करते हैं।



एक से एक बिक्री के बाद सेवा प्रदान करें। प्रत्येक मशीन को शिप आउट करने से पहले 100% अच्छी तरह से परीक्षण किया गया।
