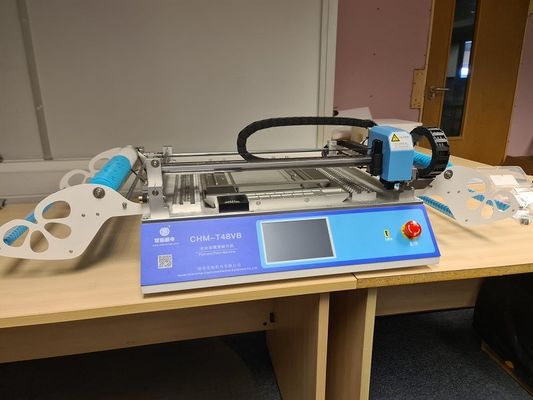

CHMT48VB 58pcs फीडर ऑल इन वन मशीन डेस्कटॉप पिक एंड प्लेस मशीन स्मॉल एसएमटी मशीन

CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine Small SMT Machine
CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine Small SMT Machine

बड़ी छवि :  CHMT48VB 58pcs फीडर ऑल इन वन मशीन डेस्कटॉप पिक एंड प्लेस मशीन स्मॉल एसएमटी मशीन

उत्पाद विवरण:

उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Charmhigh
प्रमाणन: CE
मॉडल संख्या: CHMT48VB

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा: 1
मूल्य: $5200 including shipping
पैकेजिंग विवरण: मानक निर्यात लकड़ी का डिब्बा
प्रसव के समय: 1-3 कार्य दिवसों
भुगतान शर्तें: टी / टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 100 प्रति माह
विस्तृत उत्पाद विवरण
फीडर: letf: 29pcs; लेटफ़: 29 पीसी; right:29pcs (total 58pcs) दाएं: 29 पीसी (कुल 58 स्थान का सिर: 2pcs
नलिका: 4 नोजल (जूकी) गति: 3000cph with vision; दृष्टि के साथ 3000cph; without vision 5000cph बिना दृष्
शुद्धता: 0.025mm प्रणाली: एंबेडेड लिनक्स सिस्टम
प्रकार: ऑल-इन-वन मशीन, बाहरी मॉनिटर या पीसी की आवश्यकता नहीं है अधिकतम घटक: 5 मिमी
हाई लाइट:

CHMT48VB Small SMT Machine

,

58pcs Feeders All In One Machine

,

Charmhigh Small SMT Machine

CHMT48VB 58pcs फीडर (डबल स्टैक) चार्महिग डेस्कटॉप पिक एंड प्लेस मशीन

उन्नत पिक और प्लेस मशीन 110v 220V अंग्रेजी संस्करण CE उत्तीर्ण

छोटे बैच उत्पादन और प्रोटोटाइप के लिए बहुत उपयुक्त है!



विवरण:

यह CHMT48VB CHMT48VA का एक अपडेट संस्करण है, जिसमें कुल 58pcs (बाएं 29 पीसी + दाएं 29 पीसी) के साथ दोहरी साइड फीडर शामिल थे।यह ऑल-इन-वन मशीन है, किसी भी अन्य भागों की खरीद की कोई ज़रूरत नहीं है, मशीन आपको प्राप्त होने के बाद काम के लिए तैयार है।

ऑपरेशन सिस्टम CHMT48VA के समान है और यह 502 --- 507 विभिन्न प्रकार के जूकी नोजल का उपयोग करके अधिक भिन्न प्रकार की सामग्री स्थापित कर सकता है, जो 0402,0603,0805-5050, SOP, QFN, LQFP144, डायोड, ट्रांजिस्टर के लिए उपयुक्त है। BGA ... आदि, जो ग्राहकों की मांग को पूरा कर सकता है।
के लिए उपयुक्त प्रोटोटाइप बिल्डरों, शौकीनों, डेवलपर्स और विकास समूहों और छोटे कारखानों के उत्पादन के लिए।



CHMT48VB ग्राहक से कार्य वीडियो:

www.youtube.com/watch?v=qu-O6umaNHE

www.youtube.com/watch?v=xF7N4crTOtQ (स्वीडन)

www.youtube.com/watch?v=wYl5Az9xgec (चीन)

CHMT48VB आईसी रखना:
www.youtube.com/watch?v=I-g8x98jmz0



चार्महिग CHMT48VB के विनिर्देशों:

नमूना CHM-T48VB
पीसीबी क्षेत्र 10 मिमी * 10 मिमी - 355 मिमी * 355 मिमी
XY अक्ष यात्रा 510 * 460 मिमी
Z एक्सिस मूविंग रेंज 15 मिमी (उच्चतम घटक 5 मिमी)
प्लेसमेंट प्रमुख 2 पीसी, 4 नोजल के साथ आता है
भक्षण करनेवाला

टेप रील फीडर 58pcs (बाएं 29 पीसी + दाएं 29 पीसी)
(8 मिमी = 44 पीसी, 12 मिमी = 8 पीसी, 16 मिमी = 4 पीसी, 24 मिमी = 2 पीसी,)
फ्रंट बल्क आईसी फीडर = 14 पीसी, सीमा शुल्क आईसी ट्रे 20 पीसी

ट्यूब फीडर (कंपन फीडर, वैकल्पिक)

दृष्टि प्रणाली दो कैमरे (अप और डाउन कैमरा) विज़न अधिकतम रेंज 22 * ​​22 मिमी
चलाना बंद-पाश नियंत्रण स्टेपर सर्वो ड्राइव सिस्टम, सुनिश्चित करें कि कभी भी कदम न खोएं
जेड अक्ष स्व-वापसी का पता लगाने हाँ, यह नलिका को तोड़ने से रोकता है
पिन पिन सेल्फ-रिटर्न हाँ, यह सुई को तोड़ने से रोकता है
सामग्री का पता लगाने की विधि का रिसाव वैक्यूम डिटेक्शन, विजन डिटेक्शन
टच स्क्रीन 7 इंच उद्योग टच स्क्रीन
मुख्य बोर्ड स्वतंत्र अनुसंधान उद्योग मुख्य बोर्ड
प्रणाली एंबेडेड लिनक्स सिस्टम
बढ़ते गति 4000cph (दृष्टि बंद);3000cph (पर दृष्टि)
बढ़ते सटीक Mm 0.025 मिमी
अवयव 0402-5050, एसओपी, क्यूएफएन आदि।
मशीन का आयाम एल 960 मिमी * डब्ल्यू 705 मिमी * एच 335 मिमी
वैक्यूम पंप -92KPA (2 पीसी, बिल्ड-इन, म्यूट प्रकार)
बाहरी वायु स्रोत कोई ज़रूरत नहीं (मशीन बिल्ड-इन म्यूट वैक्यूम पंप 2 पीसी)
बाहरी पीसी बाहरी पीसी की आवश्यकता नहीं है (इसमें बिल्ड-इन कंप्यूटर है)
वोल्टेज 220VAC (110VAC), 50Hz / 60Hz
कुल भार 68 किग्रा
कुल भार 85 किग्रा / 116 * 80 * 52 सेमी



प्रतिस्पर्धात्मक लाभ:

1. सुविधाजनक सॉफ्टवेयर, मशीन का एंबेडेड लिनक्स सिस्टम, स्थिर उद्योग मुख्य बोर्ड, स्वतंत्र संचालन, बाहरी कंप्यूटर की आवश्यकता नहीं, ऑपरेशन आसान और अधिक सुविधाजनक, तेजी से सीखें।
2. इन-बिल्ड टच स्क्रीन, बाहरी मॉनीटर, रूम सेव, अधिक सुविधाजनक संचालन, USB माउस का भी समर्थन नहीं किया गया।
3. ऊपर और नीचे दो दृष्टि कैमरा, प्रत्येक घटकों की स्थिति को सही करें, आप हर घटक के लिए स्क्रीन से दृष्टि छवि देख सकते हैं। (अधिकतम घटक आकार 22 * ​​22 मिमी)
4. यह लचीला पीसीबी क्लैंपिंग स्थिरता, पीसीबी के विभिन्न आकार के लिए उपयुक्त है।
5. यह समर्थित कस्टम आईसी ट्रे, आईसी ट्रे मशीन टेबल पर तय किया जा सकता है।
6. चुंबक के अंदर 2pcs जुकी नोजल, जूकी नोजल के साथ दो बढ़ते हुए सिर, इसलिए इसे उंगली से हटाया जा सकता है, रिंच के साथ जुदा करने की आवश्यकता नहीं, नोजल रोटेशन कोण -180 डिग्री से +180 डिग्री।
7. ऑल-इन-वन मशीन, मशीन में शामिल 29 पीसी फीडर, अन्य भागों को खरीदने की कोई आवश्यकता नहीं है, मशीन काम करने के लिए तैयार है।
8. जेड अक्ष का पता लगाने, मशीन की खींचने की सुई स्वचालित रूप से टूट नोजल से बचने के लिए मूल में लौटते हैं।
9. अधिकतम ऊंचाई घटक 5 मिमी का समर्थन करते हैं।
10. बंद-पाश नियंत्रण, एक्स, वाई एक्सिस एनकोडर के साथ, कदम से बाहर नहीं।
11. पीसीबी दो घटकों की स्थिति से कैलिब्रेट किया जाता है, फिर बाकी घटकों को स्वचालित रूप से कैलिब्रेट किया जाएगा।
12. वैक्यूम डिटेक्शन के साथ, स्वचालित खिला के साथ, यदि एक घटक कुटिल हो जाता है, तो यह स्वचालित रूप से इसे जमा क्षेत्र में फेंक देगा, फिर से माउंट करने के लिए एक नया चुनें।
13. दृष्टि का पता लगाने के साथ, कैमरा ऑटो सुधार घटक कोण और पीसीबी बोर्ड सही जगह पर होगा।यदि सिर घटकों को नहीं उठाते हैं, तो कैमरा इसका पता लगाएगा और फिर से लेने के लिए वापस जाएगा, 3 बार नहीं उठाएगा, मशीन अलार्म देगा और आपूर्ति सामग्री के बाद बंद हो जाएगा, फिर काम करना जारी रखेगा, फिर से शुरू करने की आवश्यकता नहीं है।
14. कन्वर्ट टूल (पीसी संस्करण) के साथ आता है, कंप्यूटर में काम की फाइल को संपादित करें और यूएसबी पोर्ट द्वारा मशीन में काम की फाइल को त्वरित और सुविधाजनक तरीके से लोड करें।
15. पैनलबद्ध बोर्डों का समर्थन करें।
16. यदि आपके पास PCB फाइल नहीं है, तो आप सीधे मशीन में प्रोग्राम करने के लिए एक नई वर्क फाइल बना सकते हैं।
17. एकल चरण का समर्थन करें।
18. समर्थन कटौती टेप / थोक सामग्री / ट्यूब सामग्री।

चार्मीघ क्यों चुनें?

1. पेशेवर डिजाइन और कमरे को बचाया।
2. उपयोगकर्ता के अनुकूल संचालन, कोई ज़रूरत नहीं पेशेवर एसएमटी इंजीनियर, प्रवेश स्तर के उपकरण
3. एक मशीन - एकीकृत ऑपरेशन, अतिरिक्त पंप या पीसी या किसी भी सहायक सुविधा की आवश्यकता नहीं है।
4. कुशल, खर्च को कम करने के लिए एक पेशेवर पूर्ण स्वचालित श्रीमती उत्पादन लाइन है।
5. यह मशीन प्रतिस्थापन को बदलने के लिए बहुत सुविधाजनक है, स्वयं द्वारा ठीक करना आसान है।
6. आंतरिक एक्सप्रेस के साथ दरवाजा सेवा करने के लिए, 6-8 कार्य दिवसों वितरण।
7. प्रयोगशाला अनुसंधान और विकास के लिए पूरी तरह से, अपने खुद के डिजाइन और पेटेंट की रक्षा करने के लिए।
8. एक मशीन 5 टांका लगाने वाले कर्मचारियों के बराबर, मैनुअल काम की तुलना में बहुत अधिक कुशल, आसान प्रबंधन और लागत-बचत।छोटे बैच उत्पादन के लिए अच्छा है।
9.Charmhigh कारखाने की आपूर्ति है, हमारे मशीन भागों के सभी शोध और विनिर्माण खुद के द्वारा।सेवा के बाद स्पेयर पार्ट्स कभी नहीं रुकते हैं।
10. चार्मीघ एसएमटी पिक एंड प्लेस मशीन का एक पेशेवर निर्माता है, 2011 में पहली पी एंड पी जारी की गई थी। सभी सॉफ्टवेयर ने खुद पर शोध किया, अच्छी बिक्री के बाद सेवा प्रदान की।



CHMT48VB के लिए मानक सहायक उपकरण:

1) उठाओ और प्लेस मशीन CHMT48VB 1
2) जुकी नोजल कुल 4 पीसी (503, 504, 505, 506 आकार)
3) 8G USB ड्राइवर 1
4) पावर कॉर्ड 1
५) पुल सुई २
6) पुल pin1 के लिए Solenoid
7) कैमरा पोजिशनिंग ब्लैक बोर्ड 1 को एडजस्ट करती है
8) हेक्स रिंच 6
९) चिमटी १
१०) ब्रश १
11) टच स्क्रीन 1 के लिए पेन
12) आईसी ट्रे 4 के लिए स्थिरता
१३) ग्रीस १
CHMT48VB 58pcs फीडर ऑल इन वन मशीन डेस्कटॉप पिक एंड प्लेस मशीन स्मॉल एसएमटी मशीन 0
CHMT48VB 58pcs फीडर ऑल इन वन मशीन डेस्कटॉप पिक एंड प्लेस मशीन स्मॉल एसएमटी मशीन 1


ऊपर और नीचे कैमरा, सुनिश्चित करें कि प्रत्येक घटक स्थान बहुत सटीक है:
CHMT48VB 58pcs फीडर ऑल इन वन मशीन डेस्कटॉप पिक एंड प्लेस मशीन स्मॉल एसएमटी मशीन 2

एनकोडर के साथ XY अक्ष मोटर, बंद-लूप नियंत्रण, सुनिश्चित करें कि कदम न खोएं:
 CHMT48VB 58pcs फीडर ऑल इन वन मशीन डेस्कटॉप पिक एंड प्लेस मशीन स्मॉल एसएमटी मशीन 3


कस्टम आईसी ट्रे:
CHMT48VB 58pcs फीडर ऑल इन वन मशीन डेस्कटॉप पिक एंड प्लेस मशीन स्मॉल एसएमटी मशीन 4

टच स्क्रीन, उद्योग एम्बेडेड लिनक्स सिस्टम नियंत्रण:
CHMT48VB 58pcs फीडर ऑल इन वन मशीन डेस्कटॉप पिक एंड प्लेस मशीन स्मॉल एसएमटी मशीन 5


जूकी नोजल, बहुत आसान ओपेरशन, चुंबक अंदर, नीचे खींचने के लिए रिंच का उपयोग करने की आवश्यकता नहीं:
CHMT48VB 58pcs फीडर ऑल इन वन मशीन डेस्कटॉप पिक एंड प्लेस मशीन स्मॉल एसएमटी मशीन 6



सुरक्षित पैकिंग:
CHMT48VB 58pcs फीडर ऑल इन वन मशीन डेस्कटॉप पिक एंड प्लेस मशीन स्मॉल एसएमटी मशीन 7



नमूने:

CHMT48VB 58pcs फीडर ऑल इन वन मशीन डेस्कटॉप पिक एंड प्लेस मशीन स्मॉल एसएमटी मशीन 8

CHMT48VB 58pcs फीडर ऑल इन वन मशीन डेस्कटॉप पिक एंड प्लेस मशीन स्मॉल एसएमटी मशीन 9



किडनी नोट:

पिक एंड प्लेस मशीन पैकेज में शामिल सभी सामानों के साथ पूरा सेट है, क्यूसी पारित किया गया।

यह सभी में एक मशीन, उपयोग करने के लिए तैयार है!

जब आप इसे प्राप्त करते हैं तो आप इसका उपयोग कर सकते हैं।बिक्री के बाद तकनीकी समर्थन अच्छा है, कृपया इसे विश्वास के साथ खरीदें।

अपनी पिक और जगह मशीन के साथ आनंद लें!



सेवा और वारंटी:

पूर्ण मशीन की खरीद और आजीवन सेवा के समय से 1 वर्ष की वारंटी अवधि है।

हम हमेशा मशीन के स्पेयर पार्ट्स, कारखाने विश्वसनीय प्रत्यक्ष आपूर्ति प्रदान करते हैं।

हम ऑनलाइन क्यू / ए और समस्या निवारण समर्थन और तकनीकी सलाह सेवा प्रदान करते हैं।

एक के बाद एक बिक्री सेवा प्रदान करें।प्रत्येक मशीन 100% जहाज से पहले अच्छी तरह से जांच की गई।
